1735
Руководство пользователя
38
Измерение

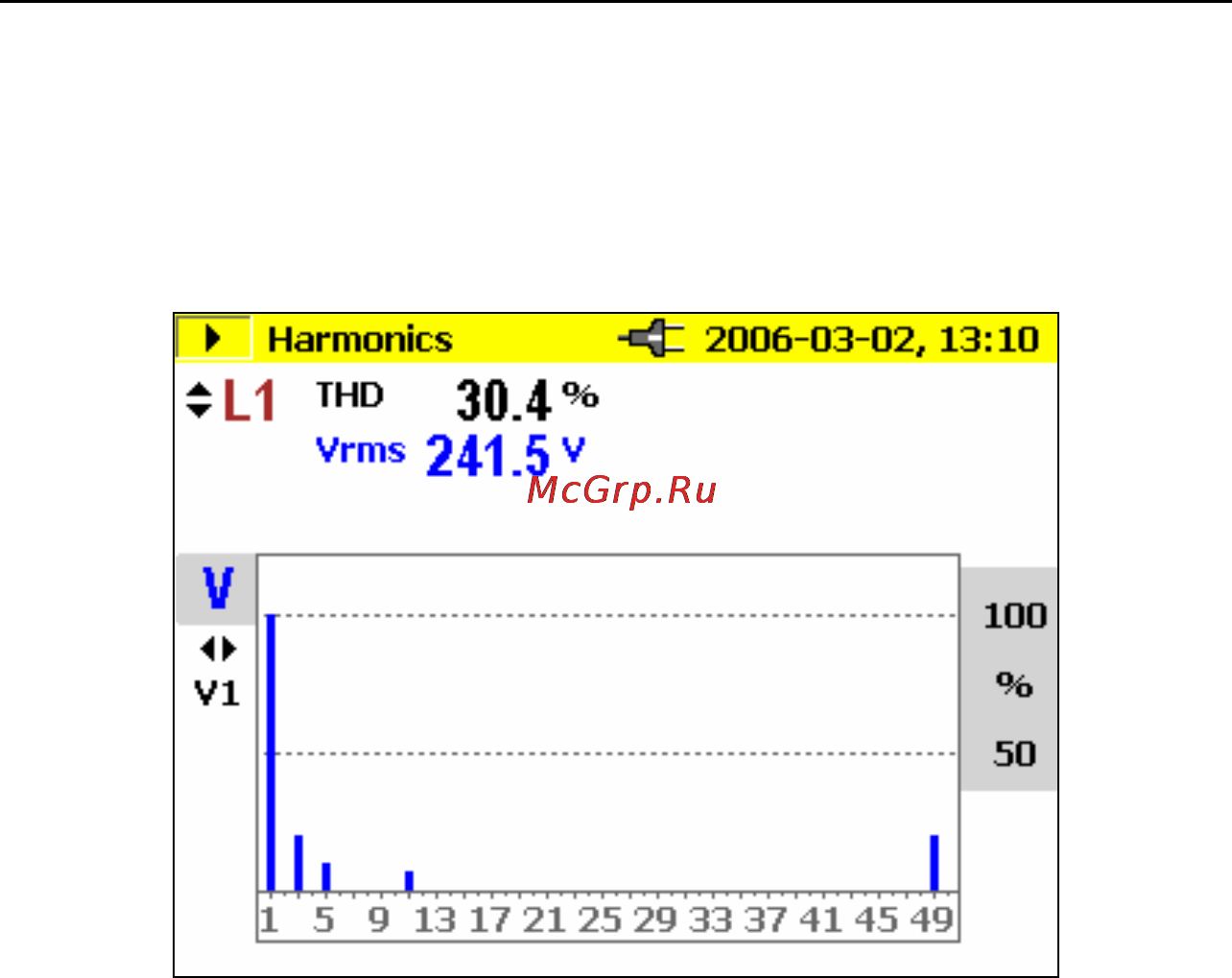

При выборе этого режима измерения с помощью поворотного
переключателя гармоники немедленно четко отражаются на ЖК-
экране:
21 Переход от фазы к фазе.
4 5 Переключение между V и I.
Кнопка
Hold/Run
(Приостановка/Запуск) приводит к "фиксации"
текущих значений с приостановкой или возобновлением
измерений. Нажав кнопку курсора, вы перейдете в режим курсора,
в котором можно узнать дополнительные значения отдельных
гармоник. С помощью кнопок 21 можно выбрать отдельные
гармоники. После активации режима курсора масштаб изменяется с
помощью кнопок 4 5 (100 %-50 %, 50 %-25 % и 10 %-5 %).
