19

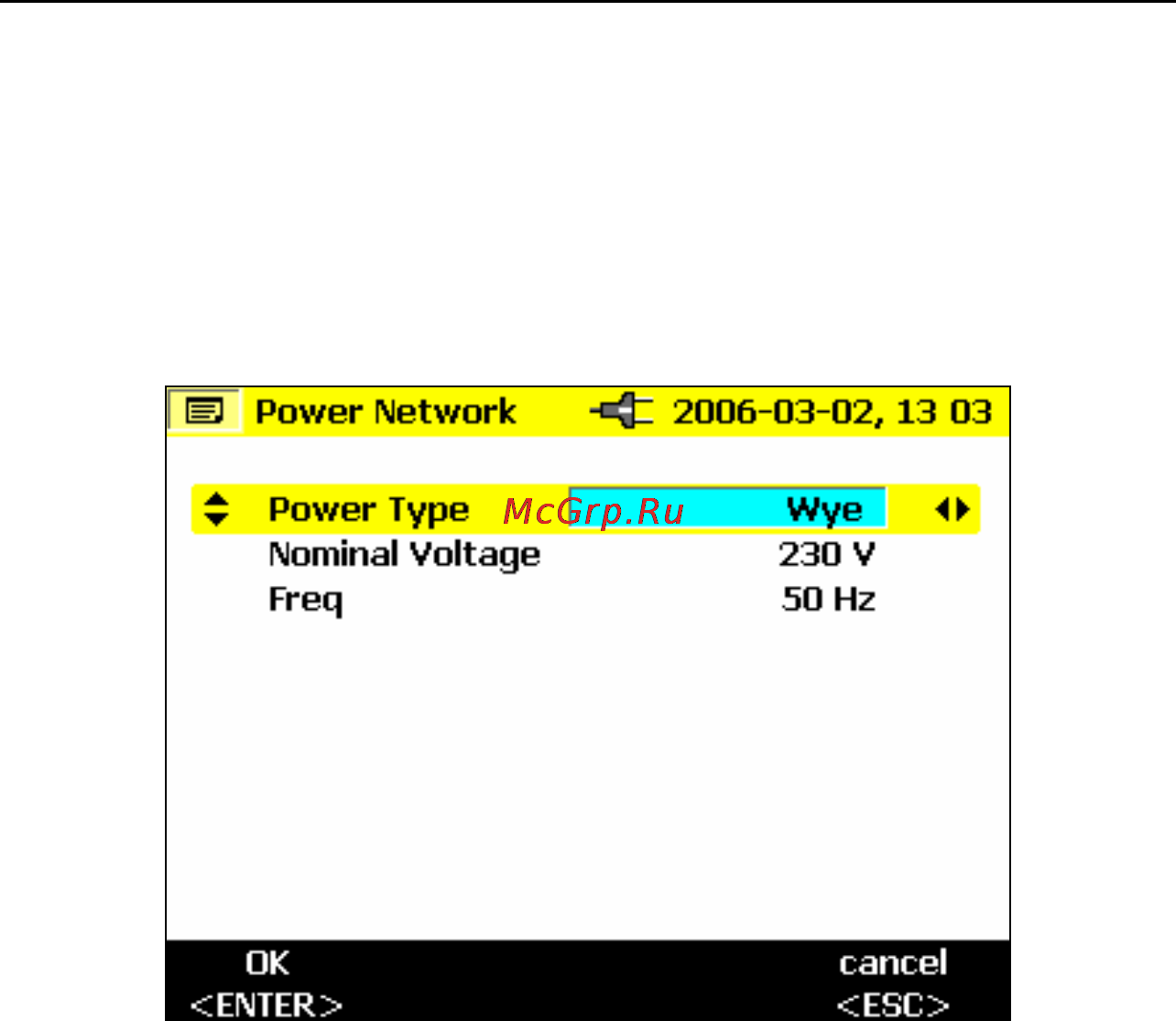

Электросеть (Power Network)
Здесь выбирается Power Type (тип питания): Single phase
(однофазное), split phase (с расщепленной фазой), wye (звездчатая
сеть), 2-element delta (двухэлементный треугольник), 3-element
delta (трехэлементный треугольник). Здесь также можно указать
номинальное напряжение фазы и частоту.
Дата и время (Date & Time)
Здесь можно ввести текущую дату и время.
Язык (Language)
Выводится меню с языками, которые доступны для экранов
Устройства.
Измерительные функции
Обзор
Ниже дается обзор всех положений поворотного переключателя.
