Fluke 1735 [54/78] Запись энергии с помощью fluke power log
![Fluke 1735 [54/78] Запись энергии с помощью fluke power log](/views2/1005030/page54/bg36.png)
1735
Руководство пользователя
44
o Печать·отчета (Print report). При этом появляется
печатный отчет с информацией на экране. Параметры
отчета можно настроить во избежание вывода на
печать ненужных данных и создания больших отчетов.

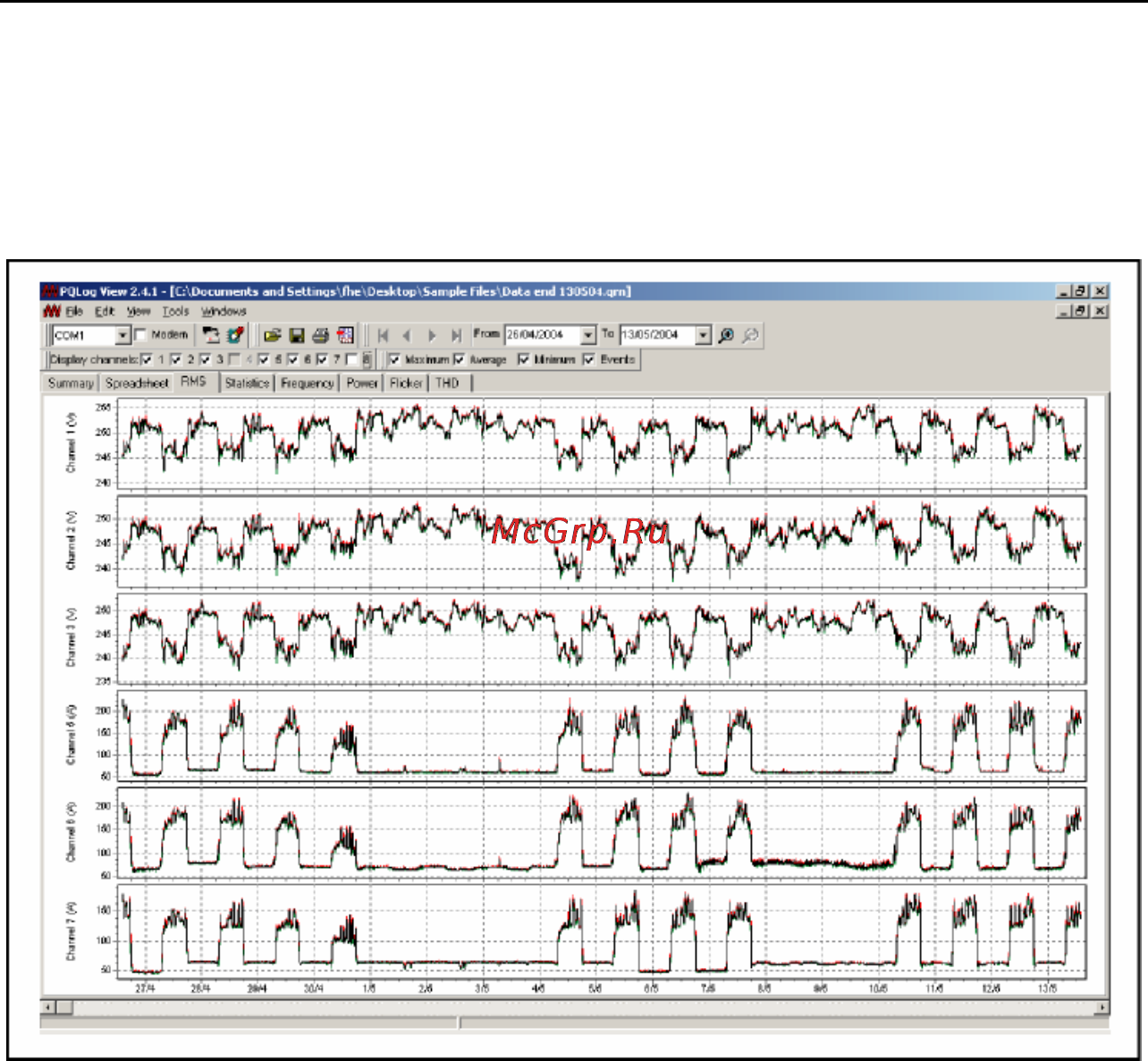

Рисунок 10. Fluke Power Log с изображением напряжения и тока
по трем фазам
В
Power Log
у каждого файла есть собственное окно в пределах
основного окна. Это позволяет открывать несколько файлов
одновременно для сравнения. В каждом из этих окон есть маркеры
табуляции, которые применяются для выбора различных вариантов
просмотра записанных данных.
Запись энергии с помощью Fluke Power Log
Поставленное программное обеспечение
Fluke Power Log
позволяет
проанализировать данные об энергии в двух режимах.
В первом режиме энергия выводится в виде графа приращений.
