1735
Руководство пользователя
48
Замена комплекта аккумуляторов
Если срок службы аккумулятора стал заметно ниже (см.
техническую спецификацию), его нужно заменить. Аккумулятор
заменяется следующим образом.
1. Выключите Устройство.
2. Отключите все диагностические выводы.
3. Откройте аккумуляторный отсек (открутите крестовой
отверткой два винта).
4. Выньте из розетки и замените аккумуляторный отсек. Снова
закройте аккумуляторный отсек.
1
2 3
4
Battery Pack
edx038.eps

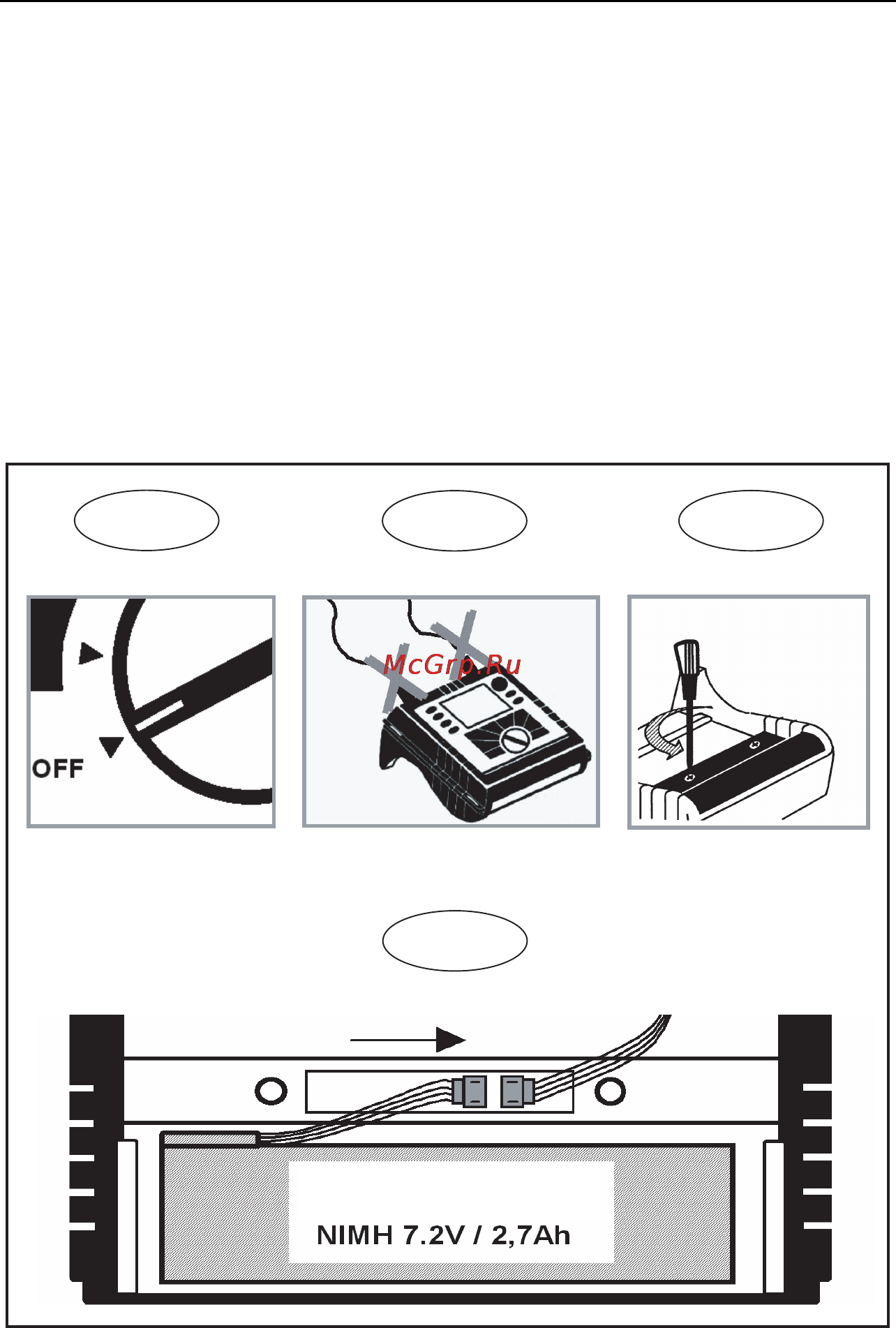

Рисунок 11. Замена комплекта аккумуляторов
