1735
Руководство пользователя
30
• мощность (P) в ваттах (для каждой фазы с суммой P
tot
);
• реактивную мощность (Q) в варах (для каждой фазы с
суммой Q
tot
);
• фиксируемую мощность (S) в вольт-амперах (для каждой
фазы с суммой S
tot
);
• мощность искажений (D) в вольт-амперах (для каждой
фазы с суммой D
tot
);
• коэффициент мощности (PF) и усредненное значение PF
для трех фаз;
• косинус ϕ и средний косинусϕ для каждой из трех фаз;
• активную энергию (EP) в кВт/ч;
• реактивную энергию (EQ) в киловарах.
Измерение
Можно определить и сохранить текущие значения. Кроме того, с
помощью функции записывающего устройства их можно записать.

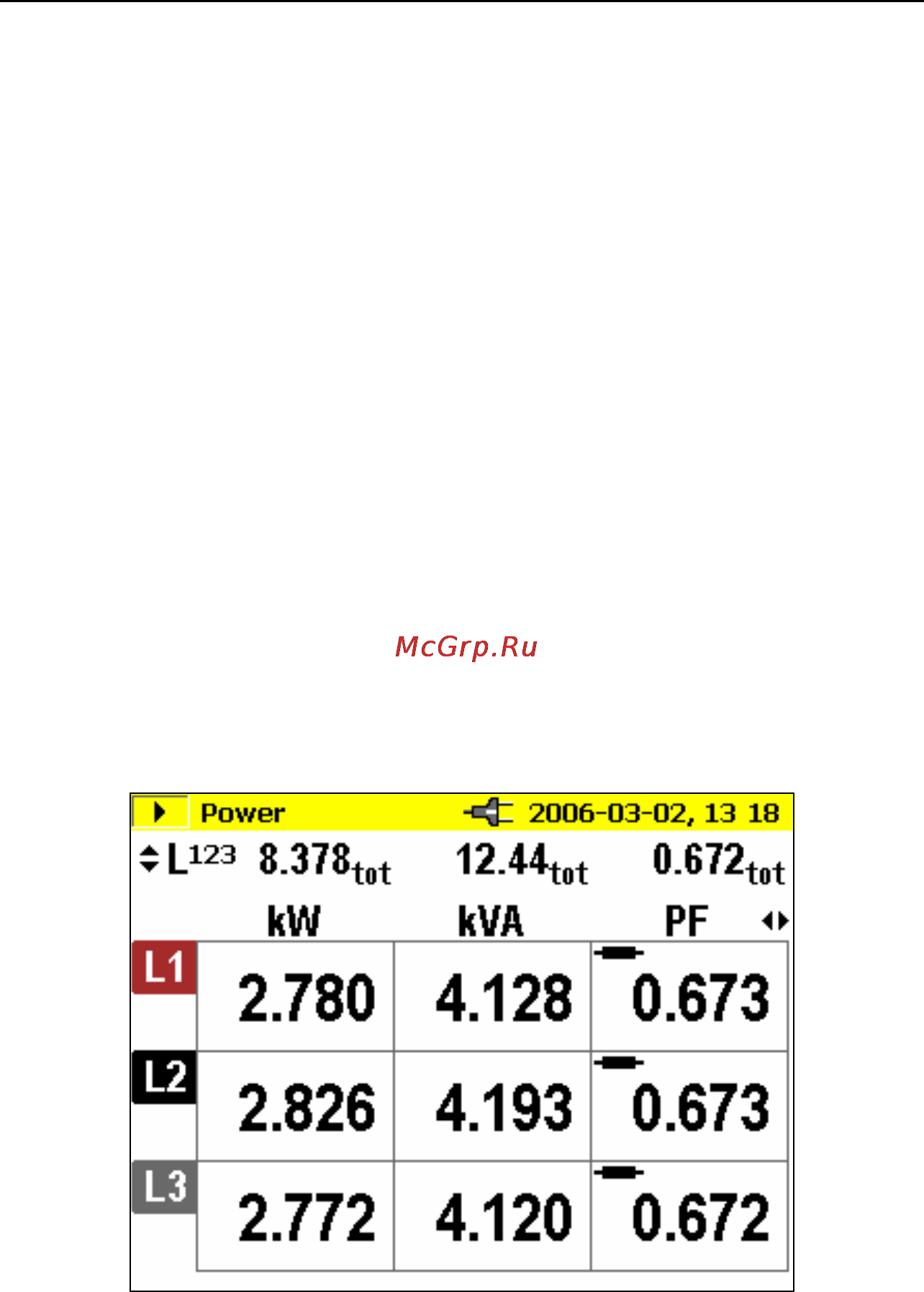

При выборе данного режима измерений вы увидите следующий
экран:
