11
Основные функции

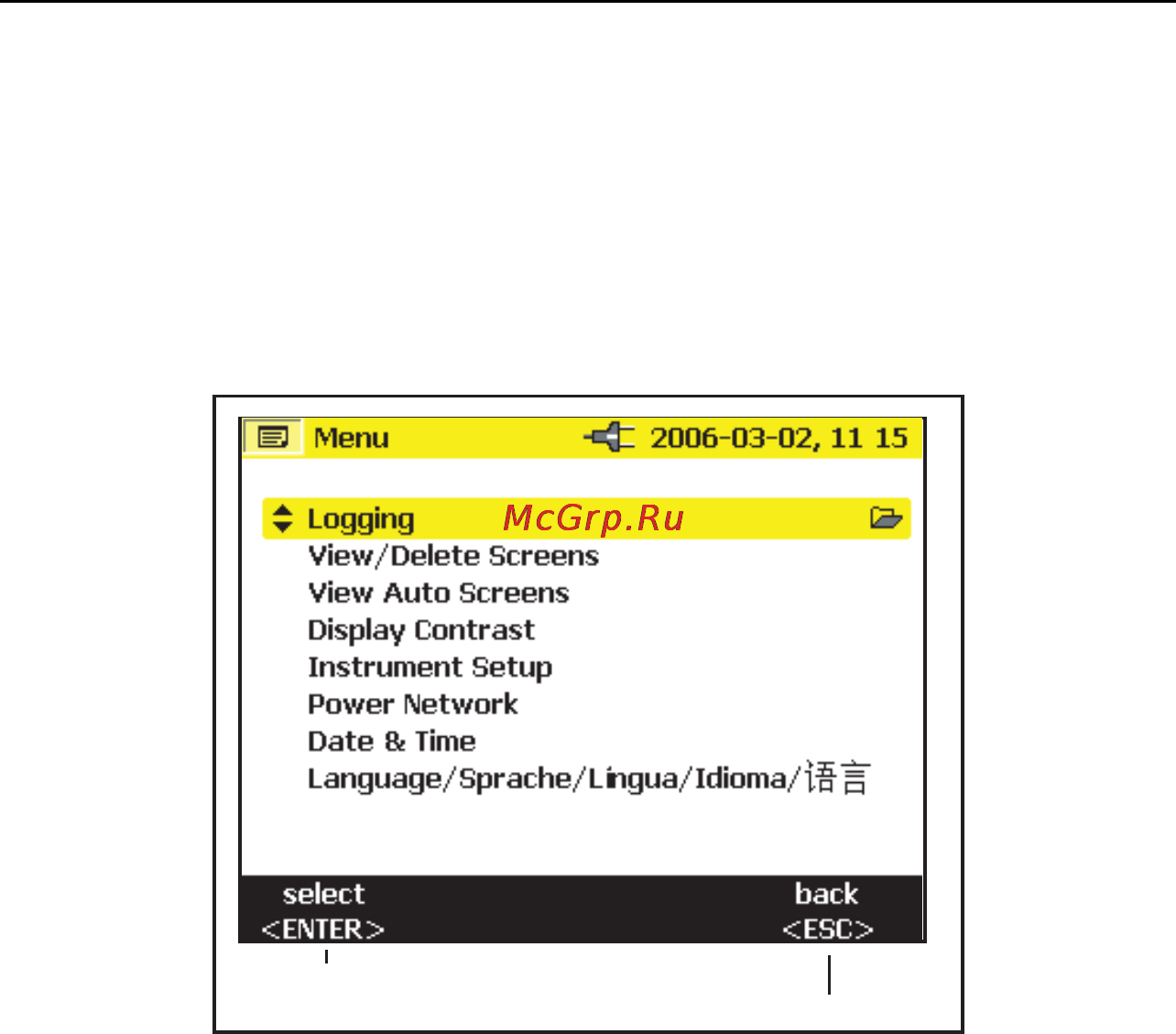

В следующих примерах показано, как выбирать параметры в меню.
• Вход в главное меню: M
• Выбор пунктов меню с помощью кнопок управления
курсором: 2 1
<Enter>go to marked submenu
<ESC> back to the previous menu level
edx008.eps
Изменение параметров:
• Показанные на экране параметры можно изменить с
помощью кнопок управления курсором (выбрав доступные
предустановленные значения).
• Если значения не заданы, их можно изменить с помощью
кнопок управления курсором. С помощью кнопок 4 5
можно выбрать десятичный разряд, а с помощью кнопок 2
1 — изменить число.
Примечание
Выбранные параметры сохраняются в памяти при нажатии
кнопки Enter (Ввод). Скорректированное значение можно в
любой момент отменить, нажав кнопку ESC (Выход).
