1735
Руководство пользователя
58
События
Обнаружение скачков напряжения и перебоев в электроснабжении
с разрешением 10 мс. Погрешность измерения полупериода
синусоиды с использованием среднеквадратичных значений:
Исходная погрешность: ±(1 % измеренного значения + 10
цифр)
Эксплуатационная погрешность: ±(2 % измеренного значения +
10 цифр)
Разрешение: 0,1 В
Разбалансировка
Погрешности среднеквадратичных значений см. в спецификации V-
RMS
Погрешности угла фазы:
Исходная погрешность: ±(0,5 % измеренного значения + 5
цифр)
Эксплуатационная погрешность: ±(1 % измеренного значения +
10 цифр)
Разрешение: 0,1 °
Примечание
При использовании гибких наборов выводов Fluke
убедитесь в том, что проводник расположен напротив
замка гибкого набора (см. рисунок ниже).

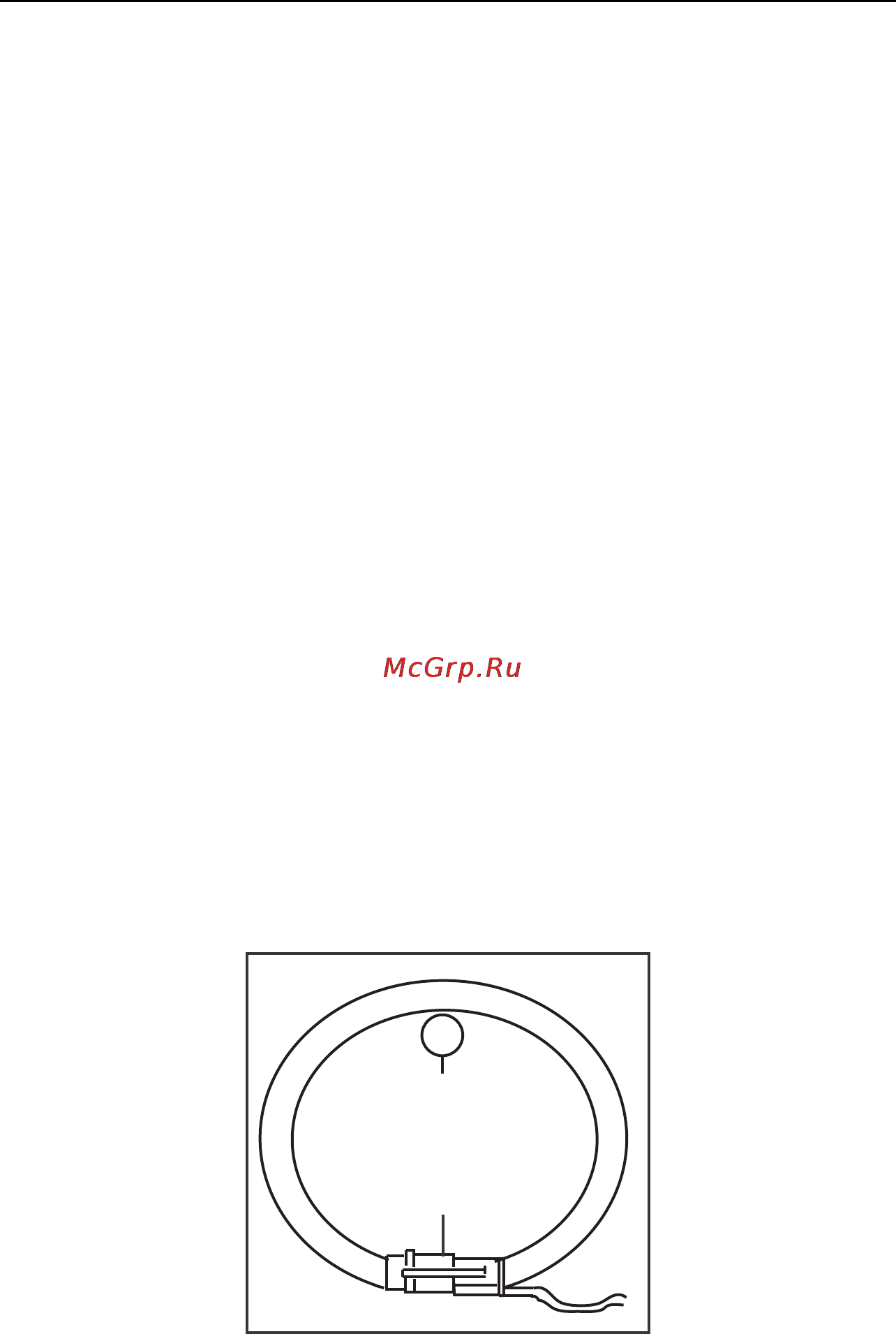

conductor
lock
edx039.eps
Рисунок 12. Замок гибкого датчика
