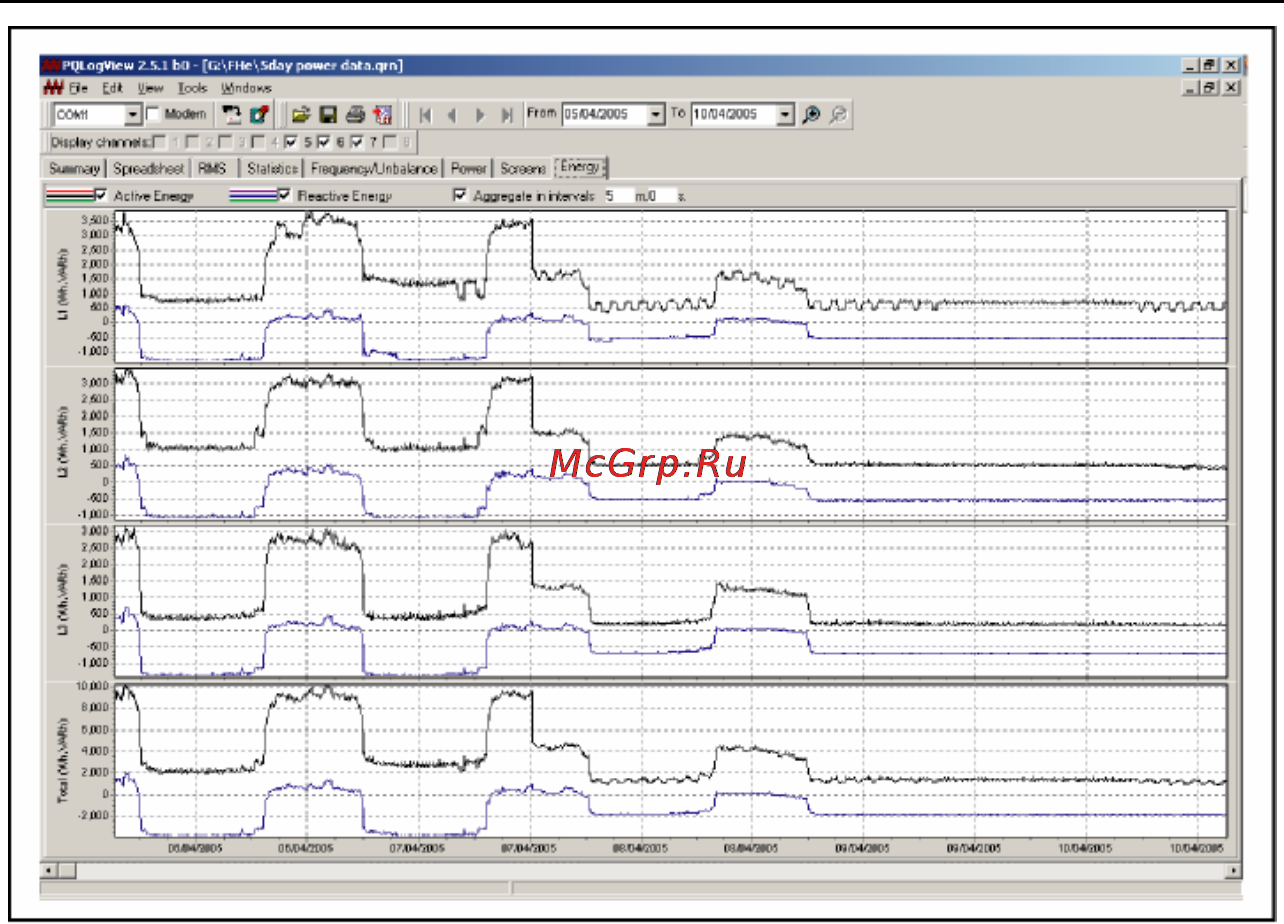

Запись данных о мощности (нагрузке) с помощью
1735 Power Logger
В этом разделе приведен пример использования функции
регистрации для записи 15-минутных средних значений спроса за
30 дней. Однако это только один из примеров типов записей,
которые вы можете сделать.
Экспорт событий является исключением, которому в разделе
"Использование Power Log" посвящено отдельное описание.
• Подключите Устройство·к электросети в районе
распределительного устройства, клеммной коробки
,
электрического щита или другой удобной точки доступа и
выберите с помощью поворотного переключателя POWER
(Мощность).
• Приступите к измерению, нажав кнопку Record (Запись).
• В положении переключателя POWER Устройство·способно
записывать до 4320 интервалов, исходя из заранее
установленного времени интервала. Этот процесс можно
отменить, нажав в любое время кнопку RECORD/MEASURE
(Запись/Измерение).
