1735
Руководство пользователя
12
Конфигурация параметров
Меню регистрации
Вызвав меню регистрации, можно выбрать одно из двух
последующих подменю: меню для изменения времени усреднения
и для изменения порога событий в корректировках записи.

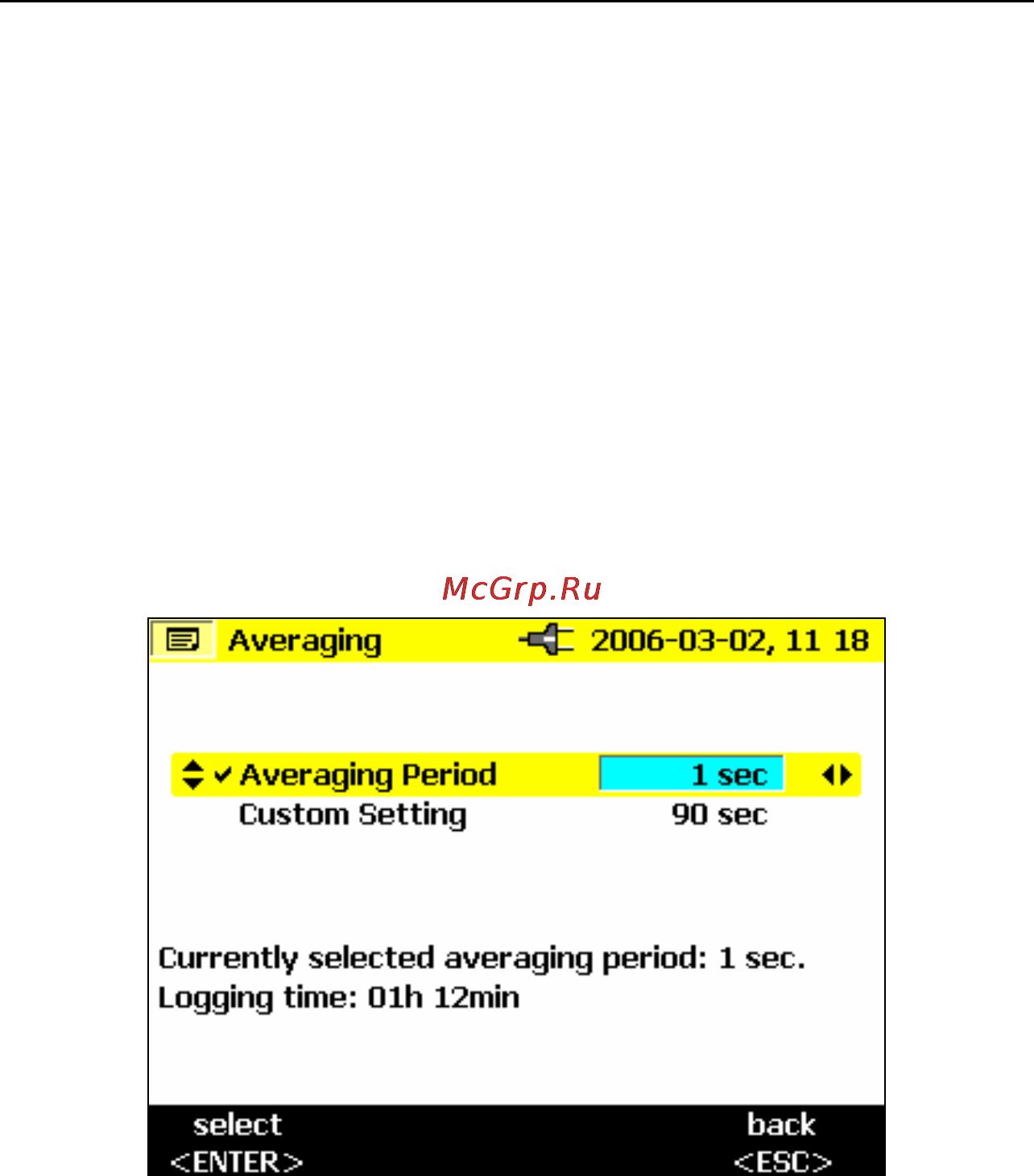

В меню
Averaging
(Усреднение) выбирается время, по отношению к
которому необходимо усреднить данные. Эти значения можно
также выбрать в предварительных настройках времени
усреднения. По мере изменения времени усреднения вы увидите на
экране итоговое время регистрации, которое доступно для любого
интервала усреднения.
С помощью параметра
Custom Setting
(Пользовательская
настройка) можно выбрать любое значение времени усреднения. В
зависимости от выбранного времени усреднения максимально
доступное время записи указывается на экране в то же время. С
помощью функции записи можно выбрать до 4320 интервалов
усреднения.
Выбрав меню
Event Thresholds
(Пороги событий), можно выбрать
пороговое напряжение, при котором следует начинать запись (см.
также раздел "Гармоники").
