Fluke 1735 [19/78] Соединения
![Fluke 1735 [19/78] Соединения](/views2/1005030/page19/bg13.png)
9
Соединения
Гибкие разъемы Fluke
Разъемы питания
для L1, L2, L3, N
Адаптер переменного тока
Интерфейс RS-232
Отсек
батарей
fgk006.eps

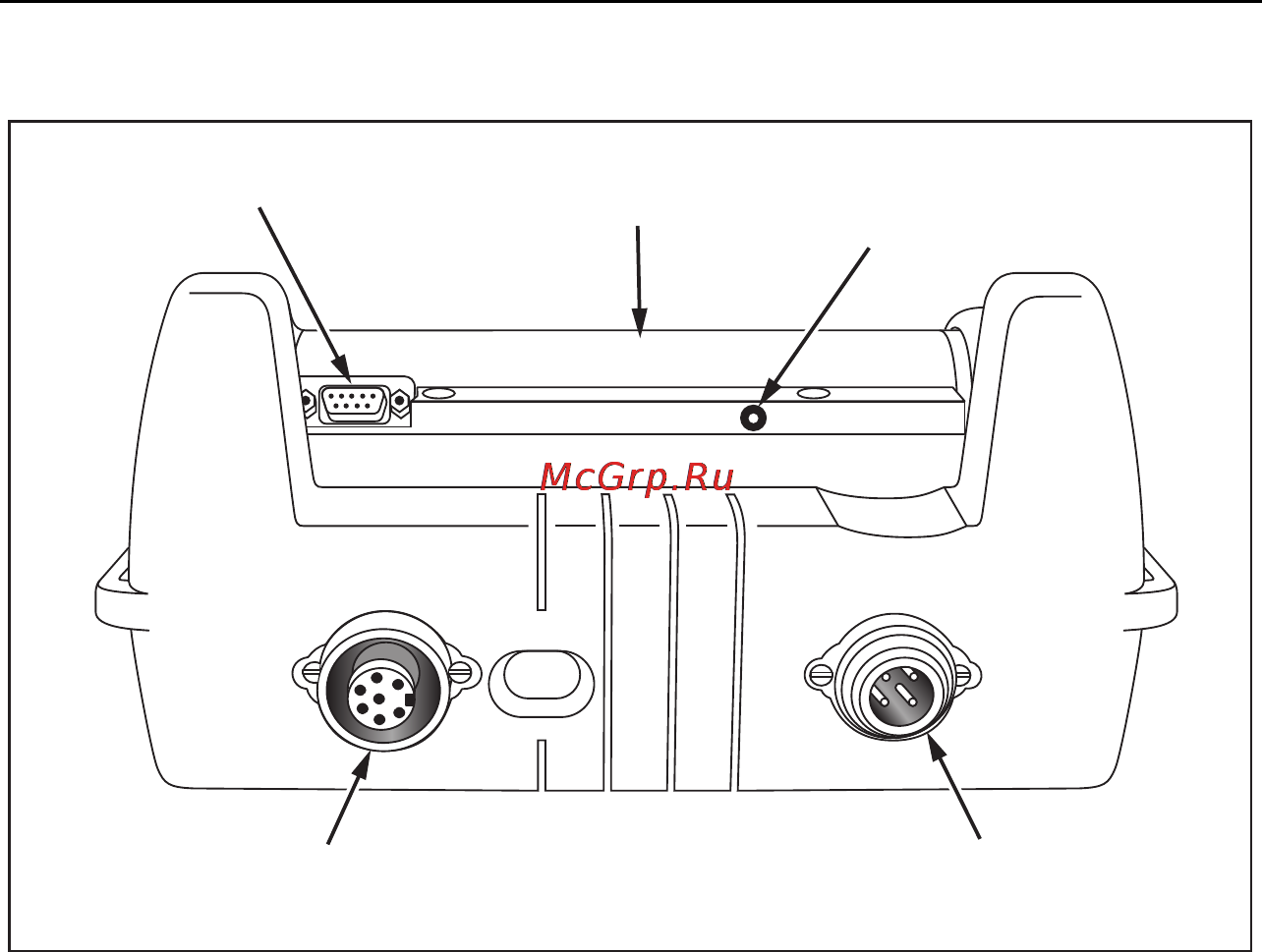

Рисунок 3. Соединения Power Logger
Интерфейс RS-232
Последовательный интерфейс RS232 используется для связи с
внешним ПК. Для загрузки и анализа зарегистрированных данных
воспользуйтесь программным обеспечением Power Log, входящим в
комплект поставки. Этот интерфейс применяется также для
обновления микропрограмм с помощью служебной программы
обновления (1735 Upgrade Utility).
Основная корректировка (меню)
Структура меню
Все основные корректировки Устройства выполняются в основном
меню. К нему можно в любой момент перейти с помощью кнопки
M. При повторном нажатии вы возвращаетесь к предыдущему
экрану.
