31
21 Переход от фазы к фазе (подробный просмотр:
минимальное и максимальное значения, а также значения
мощности искажений и энергии).
4 5 Переключение режимов представления:
– P, S и PF;
– P, S и Q;
– P, S и D;
– P, S и EP;
– P, S и EQ;
– P, S и косинусϕ.

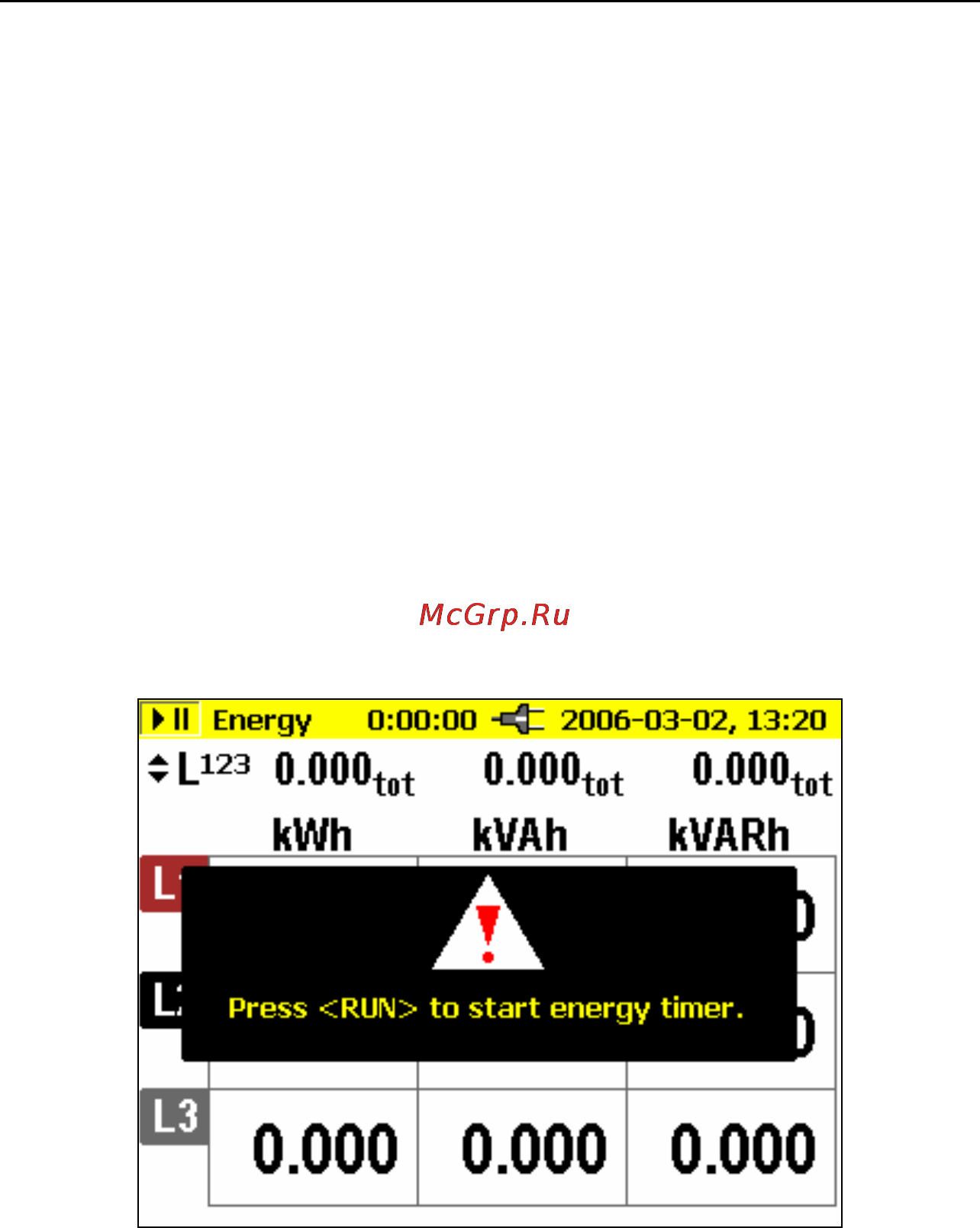

При нажатии кнопок 21 активируется функция накопленной
энергии. Это необходимо подтвердить, нажав кнопку
RUN
(Запуск)
для активации таймера накопления.
Время накопления указывается в верхней части экрана измерений.
Повторное нажатие кнопок 21 приводит к подробному показу
значений отдельной фазы.
Символы конденсатора и катушки индуктивности позволяют узнать
емкостную и индуктивную реактивную мощность.
