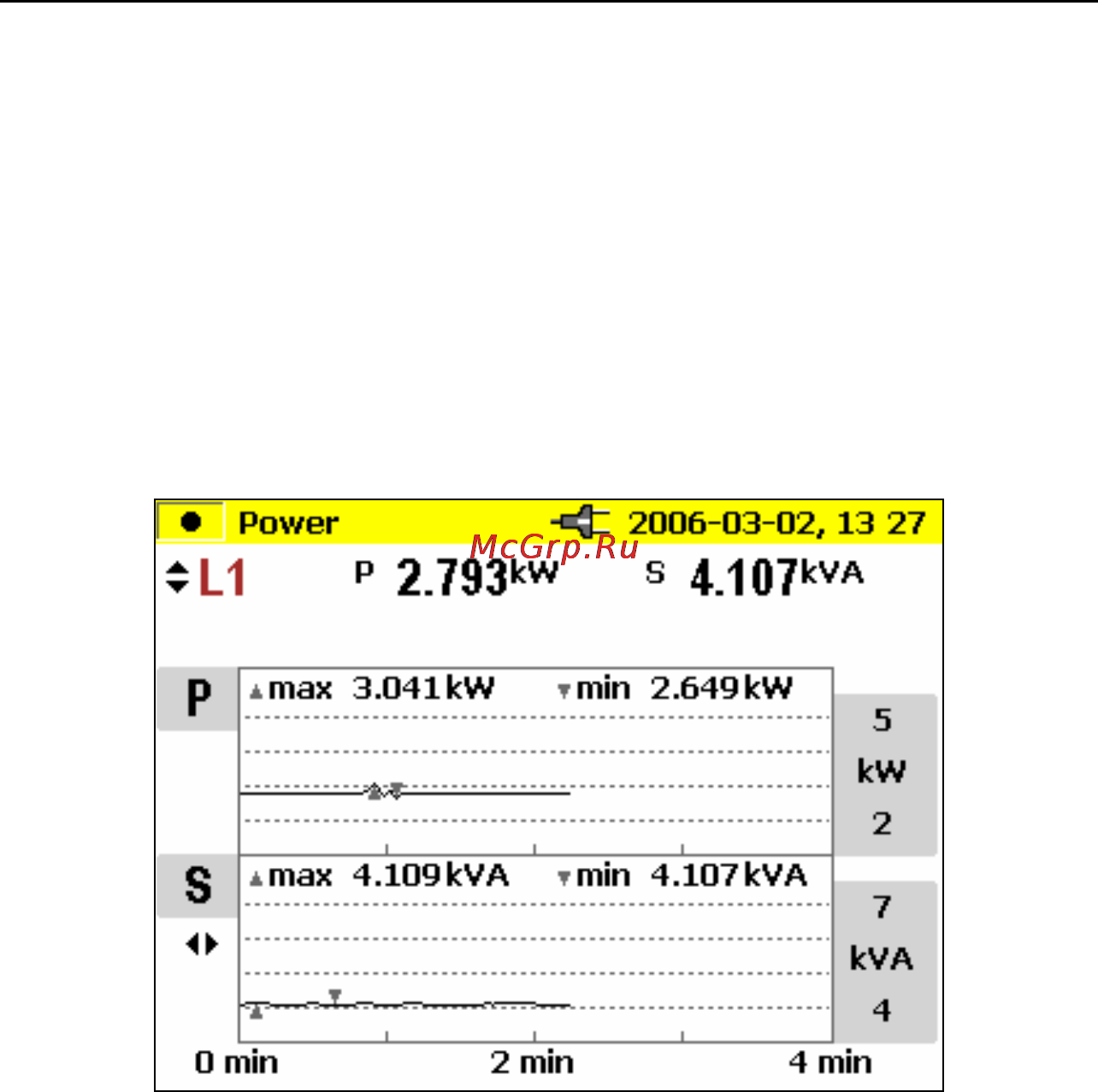

1735
Руководство пользователя
34
снимки экрана можно просмотреть из меню
View Auto Screenshots
(Просмотр автоматически созданных снимков экрана).
Примечание
Не забудьте подключить к Устройству·адаптер переменного
тока BC 1735 во избежание отключения, вызванного низким
зарядом аккумулятора.
Активная и реактивная энергия не указаны в функции
записывающего устройства.
