Epson AcuLaser CX16 Series Инструкция по эксплуатации
Замена расходных материалов 135

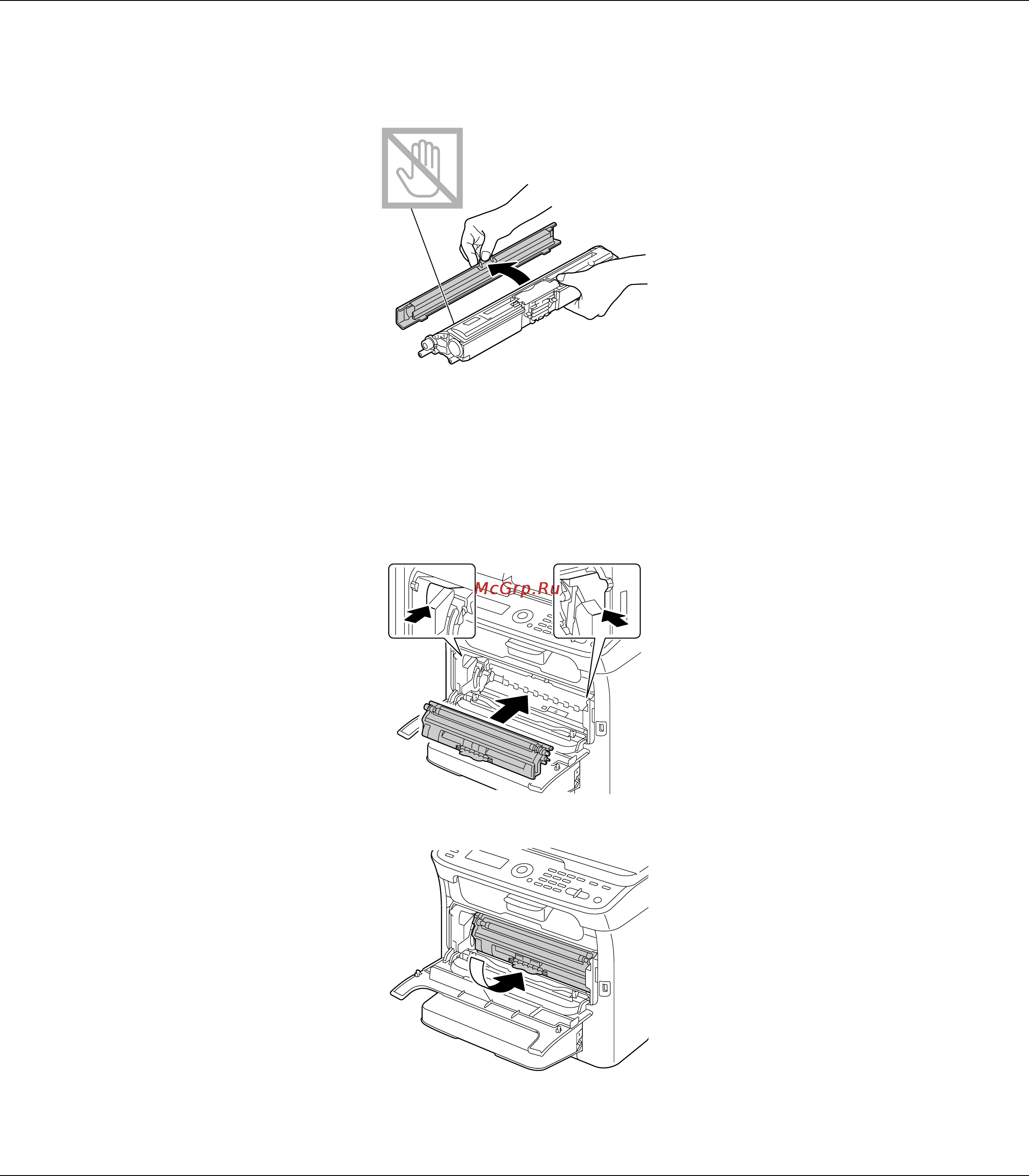

12. Снимите крышку закрывающую ролик.
Примечание:
Не прикасайтесь к ролику тонера и не царапайте его.
13. Выровняйте вал относительно обеих сторон картриджа с помощью ручек и затем
вставьте картридж.
