Epson AcuLaser CX16 Series Инструкция по эксплуатации
Устранение неполадок 173
Устранение замятия внутри устройства

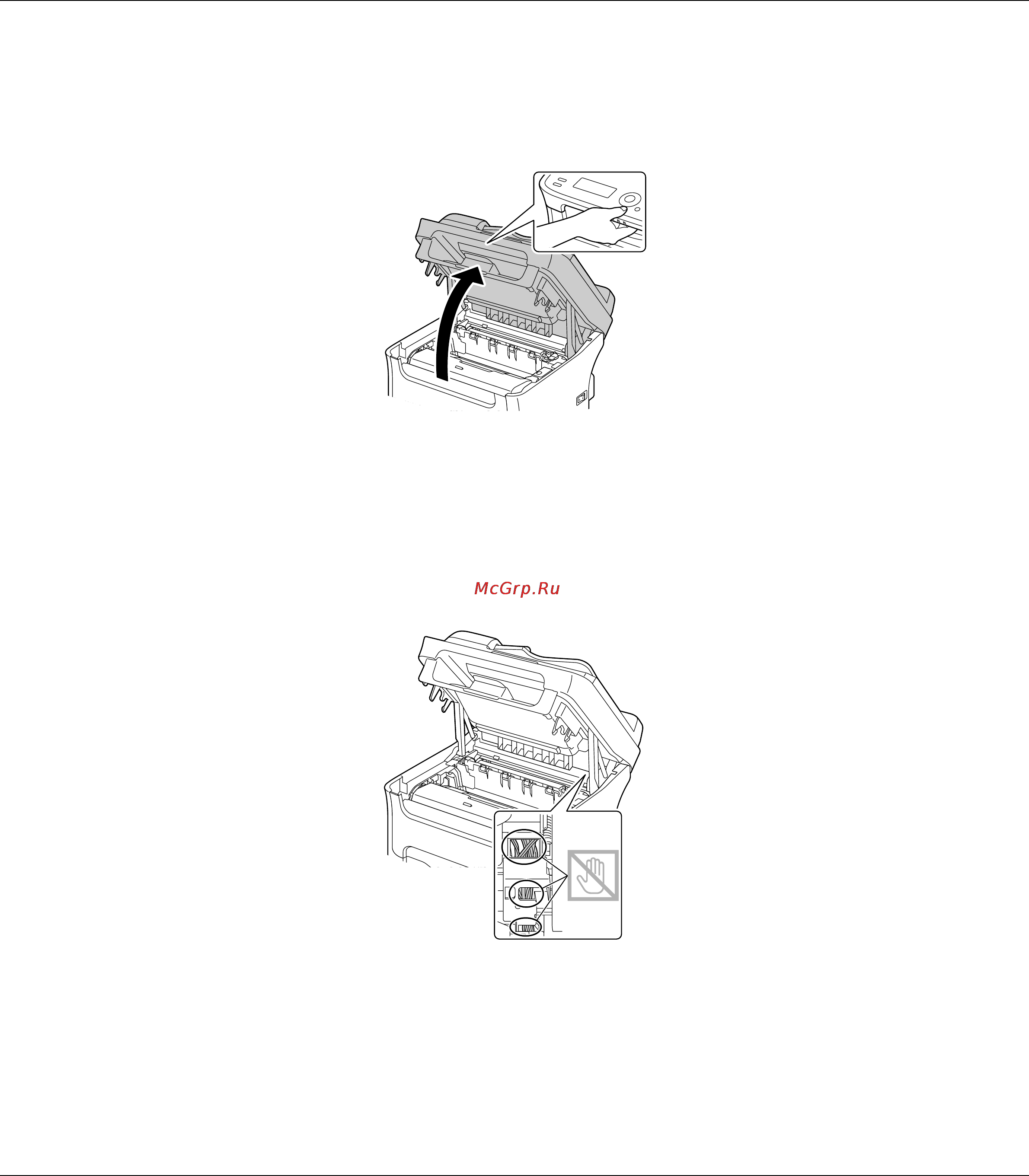

1. Поднимите сканирующий блок.
Примечание:
Если в приемном лотке есть бумага, извлеките ее, и затем закройте лоток перед открытием
сканирующего блока.
Примечание:
Не прикасайтесь к проводам и плоскому кабелю показанным на иллюстрации.
