Epson AcuLaser CX16 Series Инструкция по эксплуатации
Установка дополнительного оборудования (только для AcuLaser CX16NF) 226

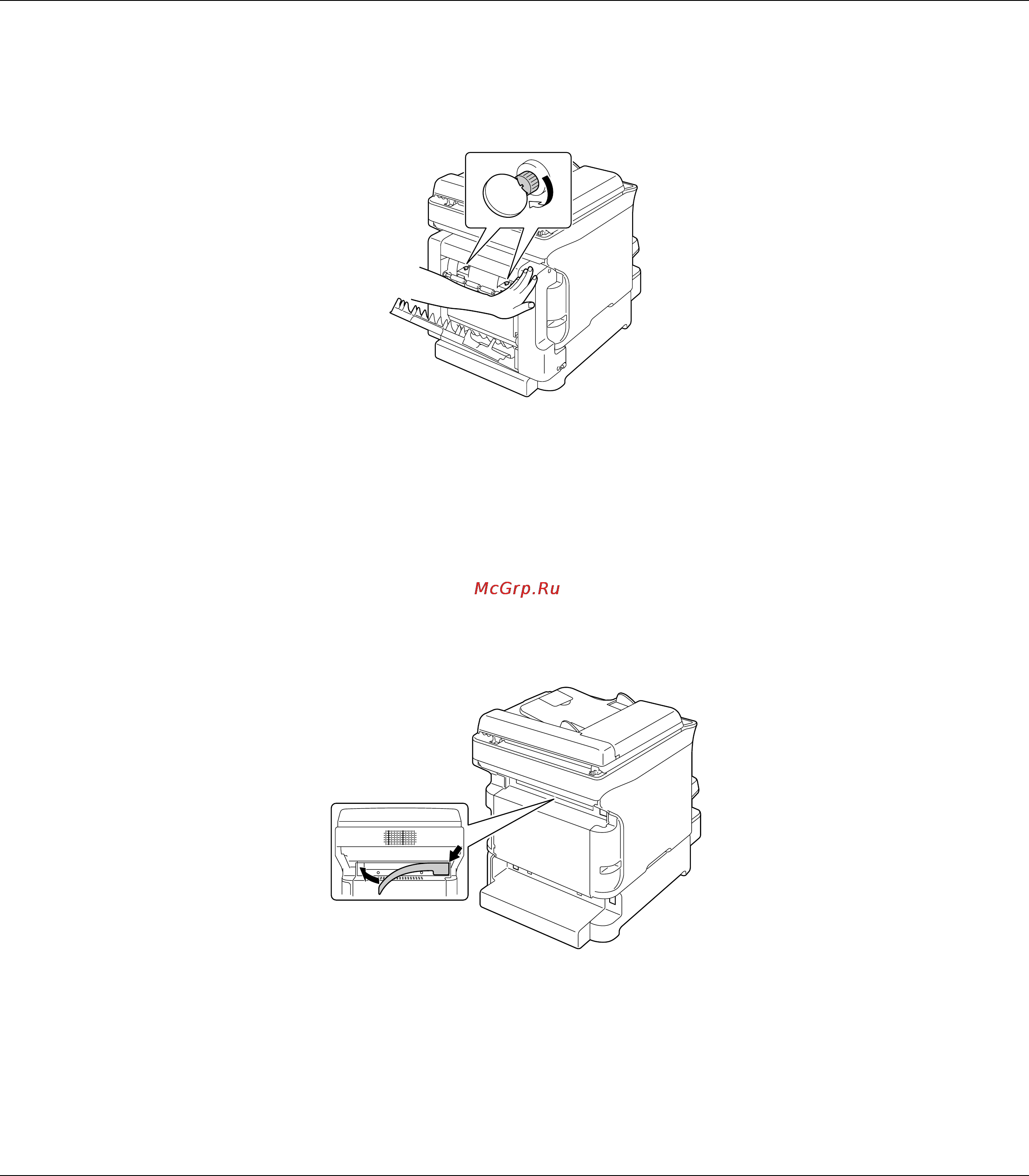

6. Откройте крышку модуля двусторонней печати.
Придавливая модуль к устройству, затяните винты внутри для завершения установки.
7. Подсоедините все интерфейсные кабели.
8. Подсоедините шнур питания и включите принтер.
Примечание:
При установленном модуле двусторонней печтаи не используйте принтер без него. В механизмы
на открытых частях принтера могут попасть ваши пальцы или волосы. Всегда используйте
защитную пленку, поставляемую с модулем двусторонней печати, когда принтер используется без
данного модуля.
