Epson AcuLaser CX16 Series Инструкция по эксплуатации
Использование копира 92
Примечание:
Для изменения размера документа нажмите на кнопку Back (Назад) чтобы удалить текущий
размер, и затем с помощью клавиатуры введите нужный размер.
Копирование плакатов

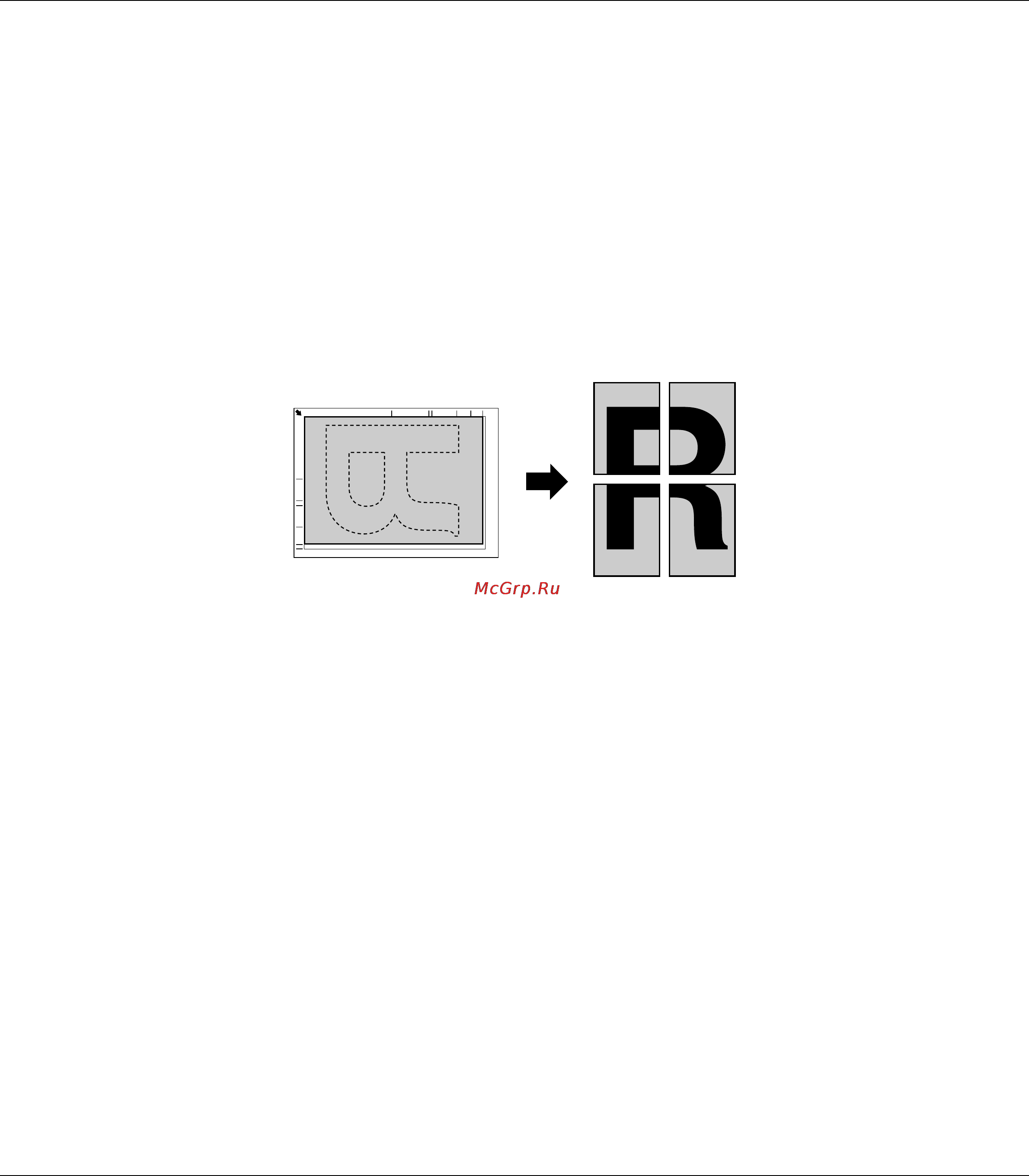

При сканировании плакатов длина и ширина сканируемого документа увеличиваются на
200%, и документ распечатывается на четырех страницах.
Примечание:
Если размер отсканированного изображения не соответствует размеру используемой бумаги, при
печати возможно появление полей у изображения, либо часть изображения будет обрезана.
1. Разместите документ на стекле сканирующего блока.
Примечание:
Подробнее об этом # в разделе “Размещение документа на стекле сканирующего блока” на стр.
75.
2. На главном экране режима копирования нажмите u или d, чтобы выбрать нужные
настройки текущей функции (режима) копирования, и затем нажмите на кнопку Select
(Выбрать).
3. Нажмите u или d, чтобы выбрать POSTER COPY (кoпии плaкaтoв), и затем нажмите на
кнопку Select (Выбрать).
4. Для печати цветных копий нажмите на кнопку Start (Пуск)*Color (Цветная). Для
печати черно*белых копий нажмите на кнопку Start (Пуск)*B&W (Ч/Б).
После того как документ будет отсканирован, печать начнется автоматически.
