Epson AcuLaser CX16 Series Инструкция по эксплуатации
Установка дополнительного оборудования (только для AcuLaser CX16NF) 218
Кассетный лоток на 500 листов (Лоток 2)
Вы можете установить один допольнительный кассетный лоток на 500 листов (Лоток 2).
Комплектность

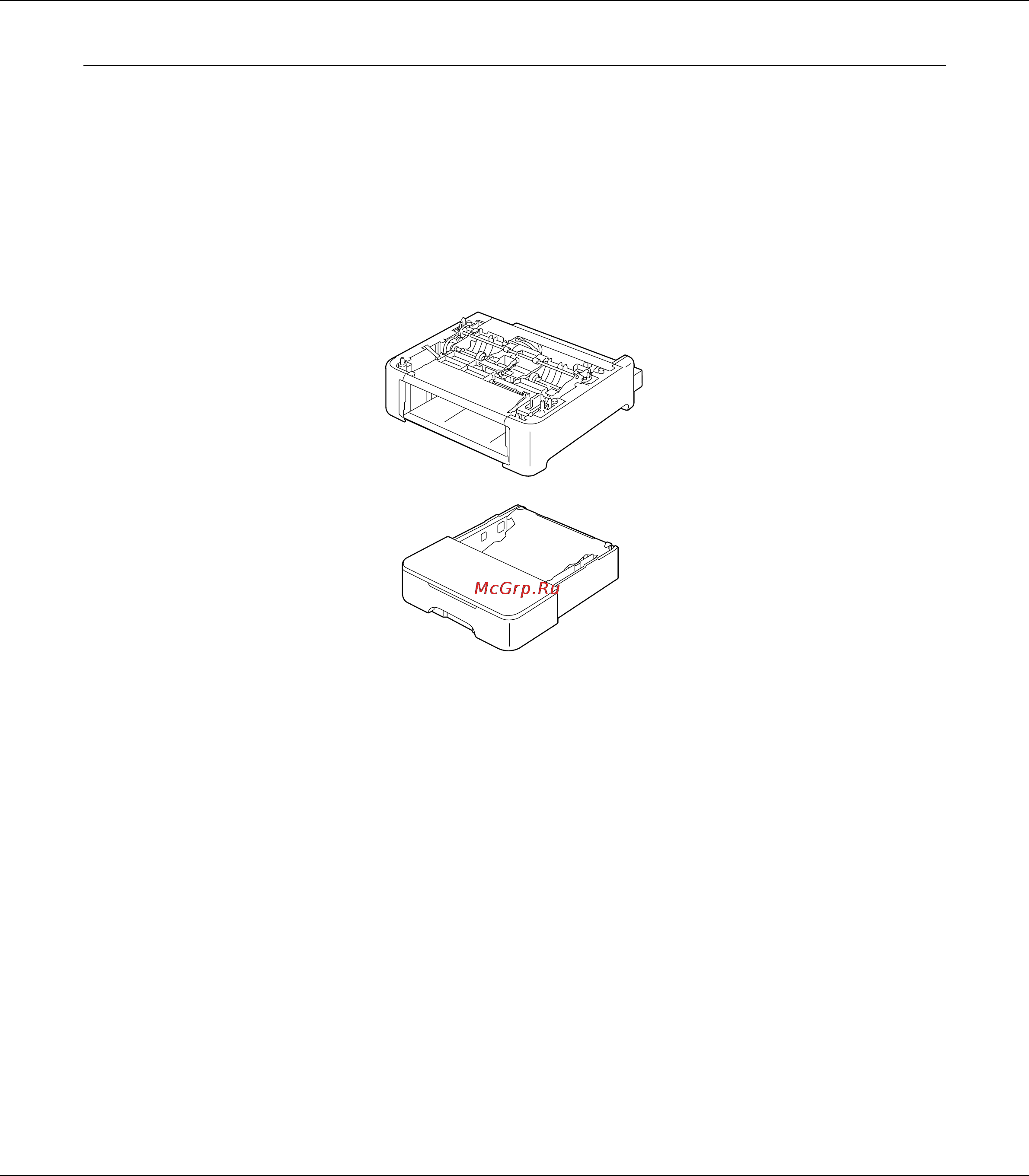

Кассетный лоток на 500 листов
Установка Лотка 2
Примечание:
При установке дополнительного оборудования к устройству и после нее сохраняйте устройство в
горизонтальном положении для избежания случайных утечек.
1. Выключите устройство и отключите шнур питания и интерфейсные кабели.
2. Снимите защитную крышку с Лотка 1.
Закройте Лоток 1 и приемный лоток.
3. Приготовьте кассетный лоток на 500 листов.
Примечание:
Убедитесь, что лоток расположен в горизонтальном положении.
