Epson AcuLaser CX16 Series Инструкция по эксплуатации
Обслуживание 157

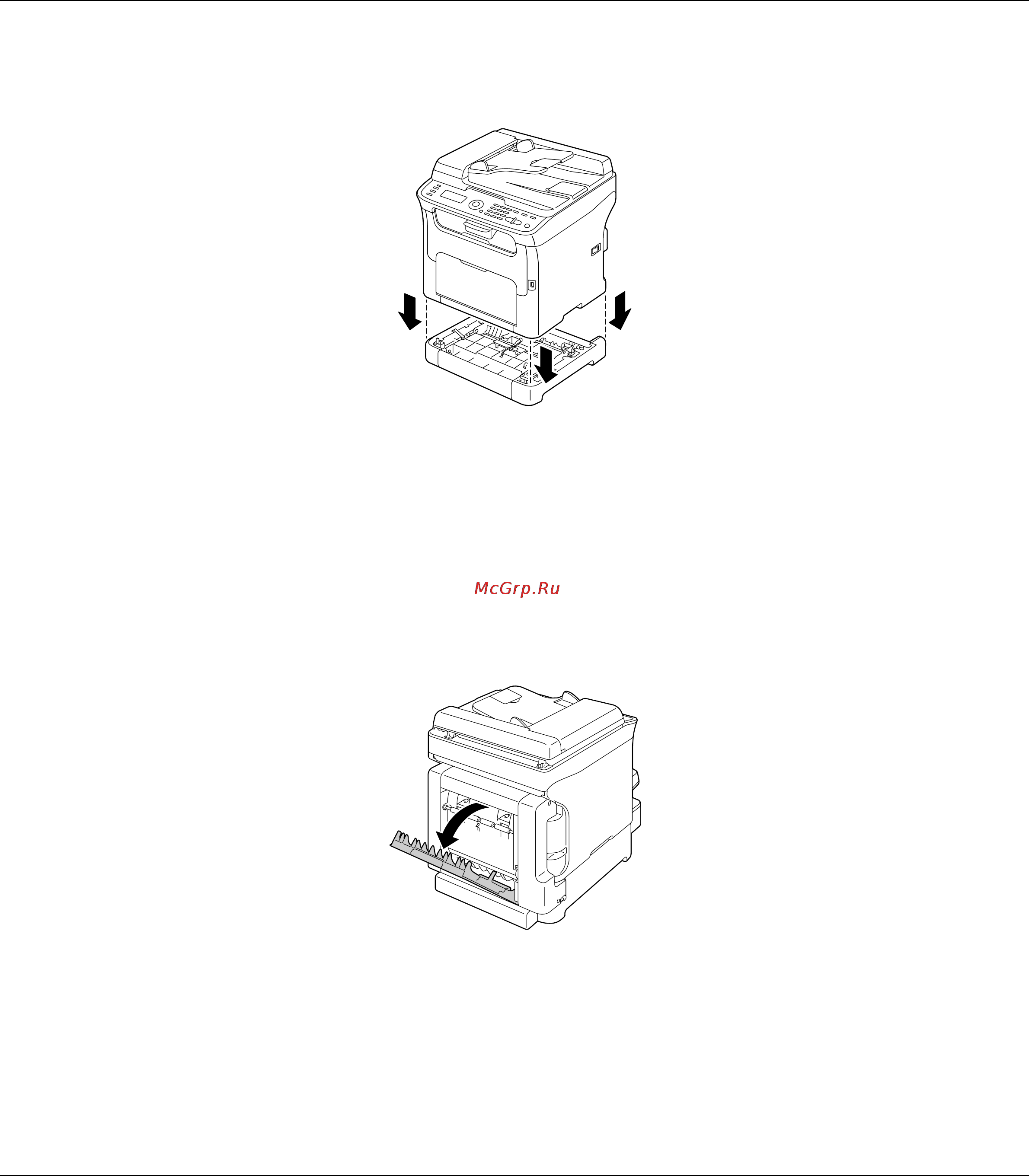

5. Поднимите устройство и снова расположите его поверх подставки.
6. Откройте Лоток 1 и подсоедините защитную крышку.
7. Если устройство двусторонней печати было отсоединено на шаге 1, установите его снова.
Очистка роликов подачи носителей в модуле двусторонней печати (только
в AcuLaser CX16NF)
1. Откройте крышку модуля двусторонней печати.
