Epson AcuLaser CX16 Series Инструкция по эксплуатации
Замена расходных материалов 141

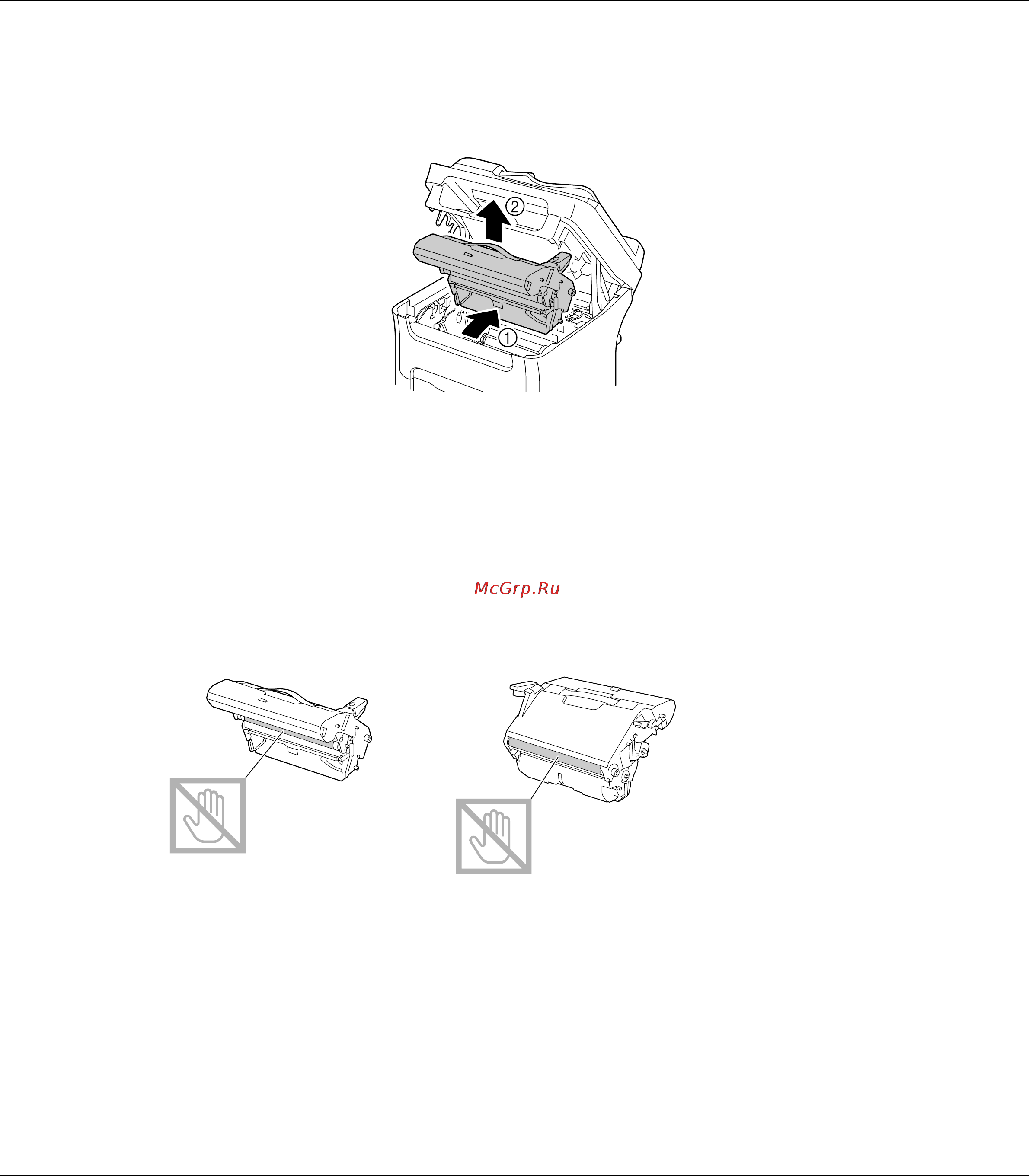

2. Возьмитесь за ручку и аккуратно потяните блок фотокондуктора назад и затем
вертикально вверх.
Примечание:
Утилизируйте использованный блок фотокондуктора согласно местному природоохранному
законодательству. Не сжигайте блок фотокондуктора.
3. Приготовьте новый блок фотокондуктора.
Примечание:
Не прикасайтесь к барабану и передающему ремню на блоке фотокондуктора.
