Epson AcuLaser CX16 Series Инструкция по эксплуатации
Обслуживание 160

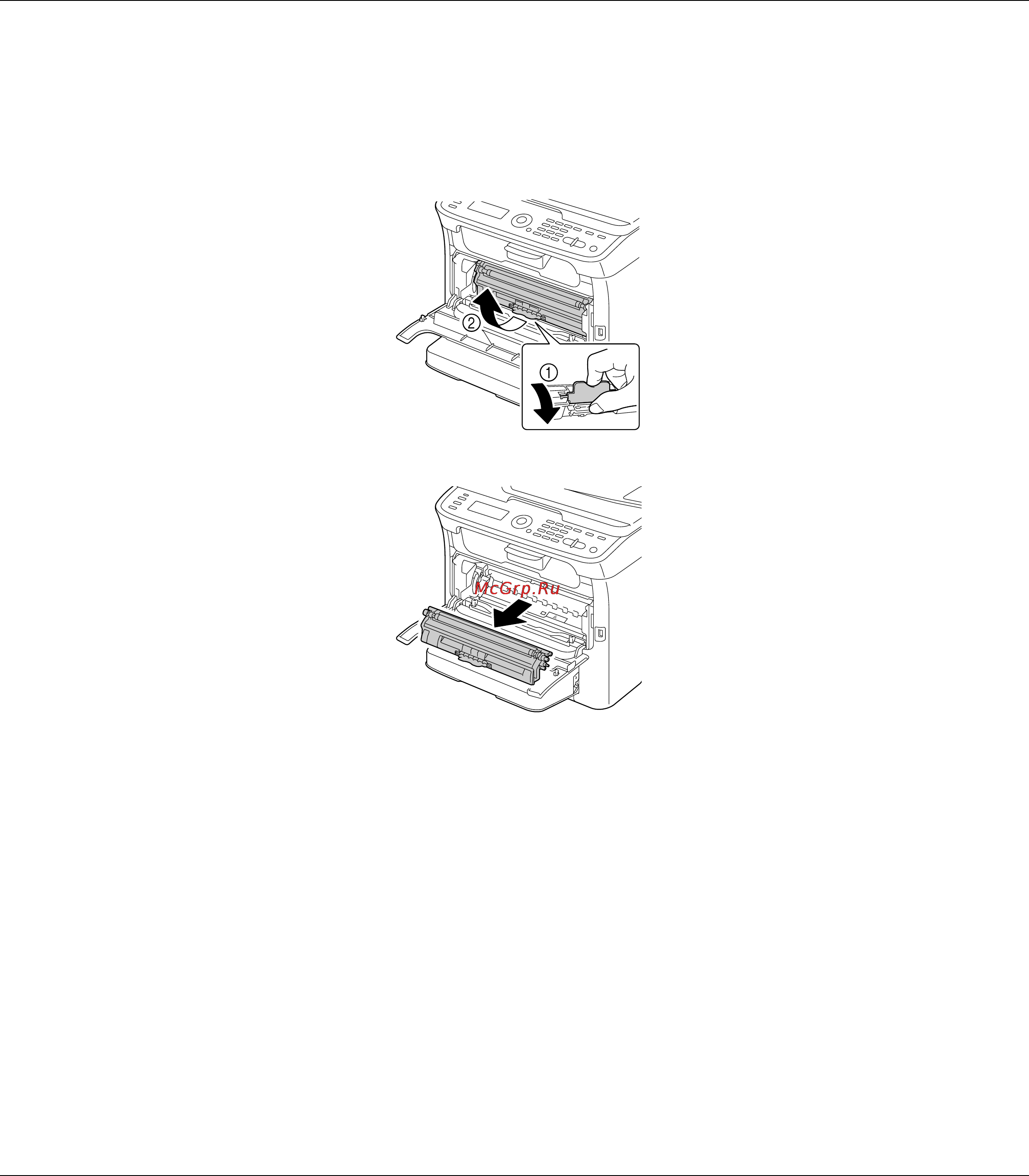

5. Картридж с малиновым тонером будет перемещен в положение для замены.
Потяните за ручку картриджа вниз, пока он не разблокируется и не передвинется в
вашем направлении.
Извлеките картридж с тонером.
Примечание:
После извлечения малинового картриджа образуется зазор внутри устройства, при котором
окно лазерного блока может быть легко очищено.
