Epson AcuLaser CX16 Series Инструкция по эксплуатации
Устранение неполадок 182
Устранение замятия в Лотке 1

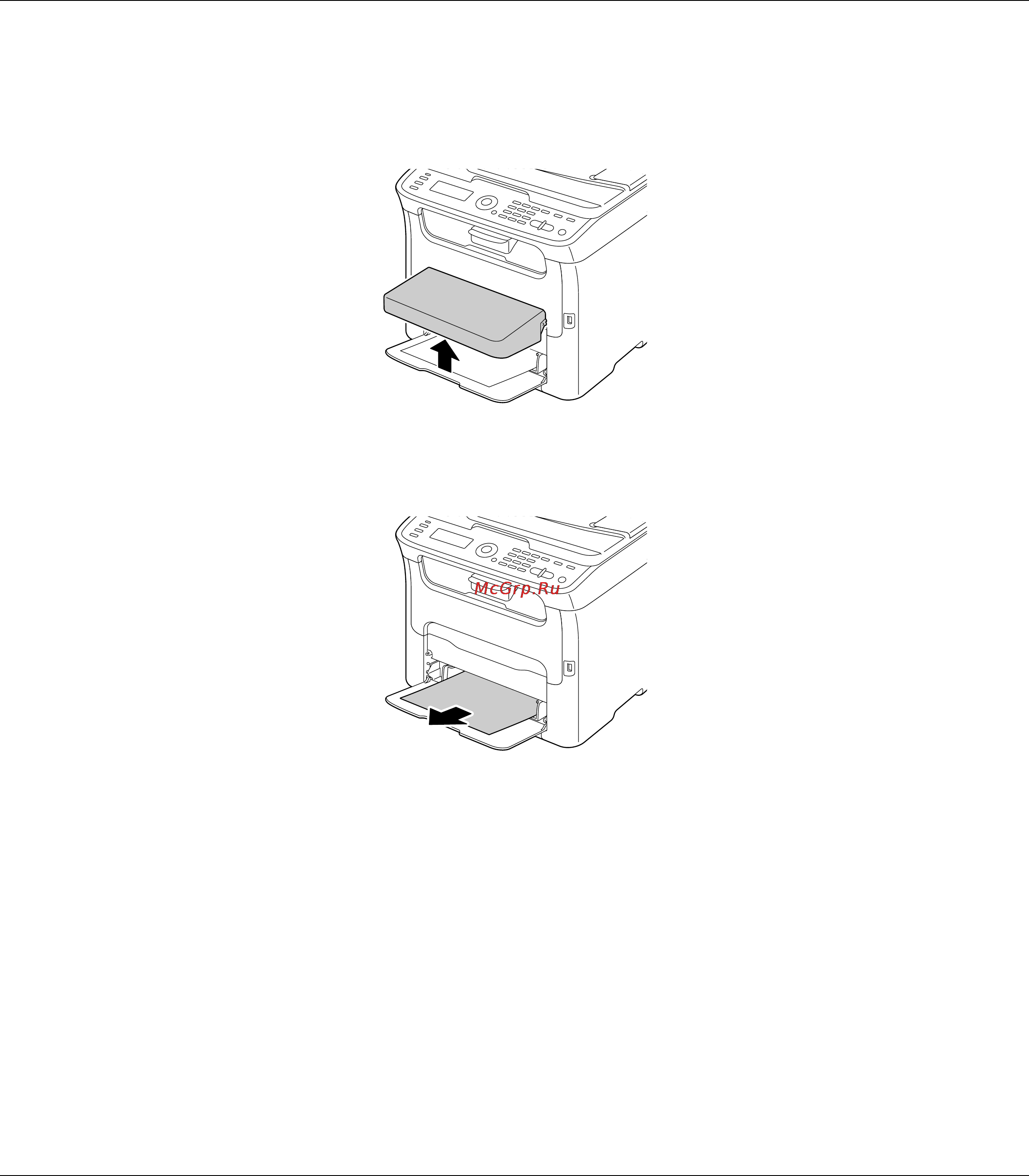

1. Снимите защитную крышку с Лотка 1.
2. Осторожно извлеките замявшиеся носители.
Примечание:
Если носители не могут быть извлечены, не пытайтесь извлечь их с силой, а устраните
замятие с помощью процедуры, описанной в разделе “Устранение замятия внутри
устройства” на стр. 173.
