Epson AcuLaser CX16NF [67/233] Лоток 2
![Epson AcuLaser CX16NF [67/233] Лоток 2](/views2/1054361/page67/bg43.png)
Epson AcuLaser CX16 Series Инструкция по эксплуатации
Обращение с носителями 67
6. В меню UTILITY (Утилиты) выберите TRAY1 PAPER SETUP (Hacт.бум.в Лoт.1) и затем
установите размер и тип загружаемой бумаги. См. также “Носители для печати” на стр.
53.
Лоток 2
Примечание:
В Лоток 2 можно загружать только простую бумагу формата A4.
Загрузка простой бумаги

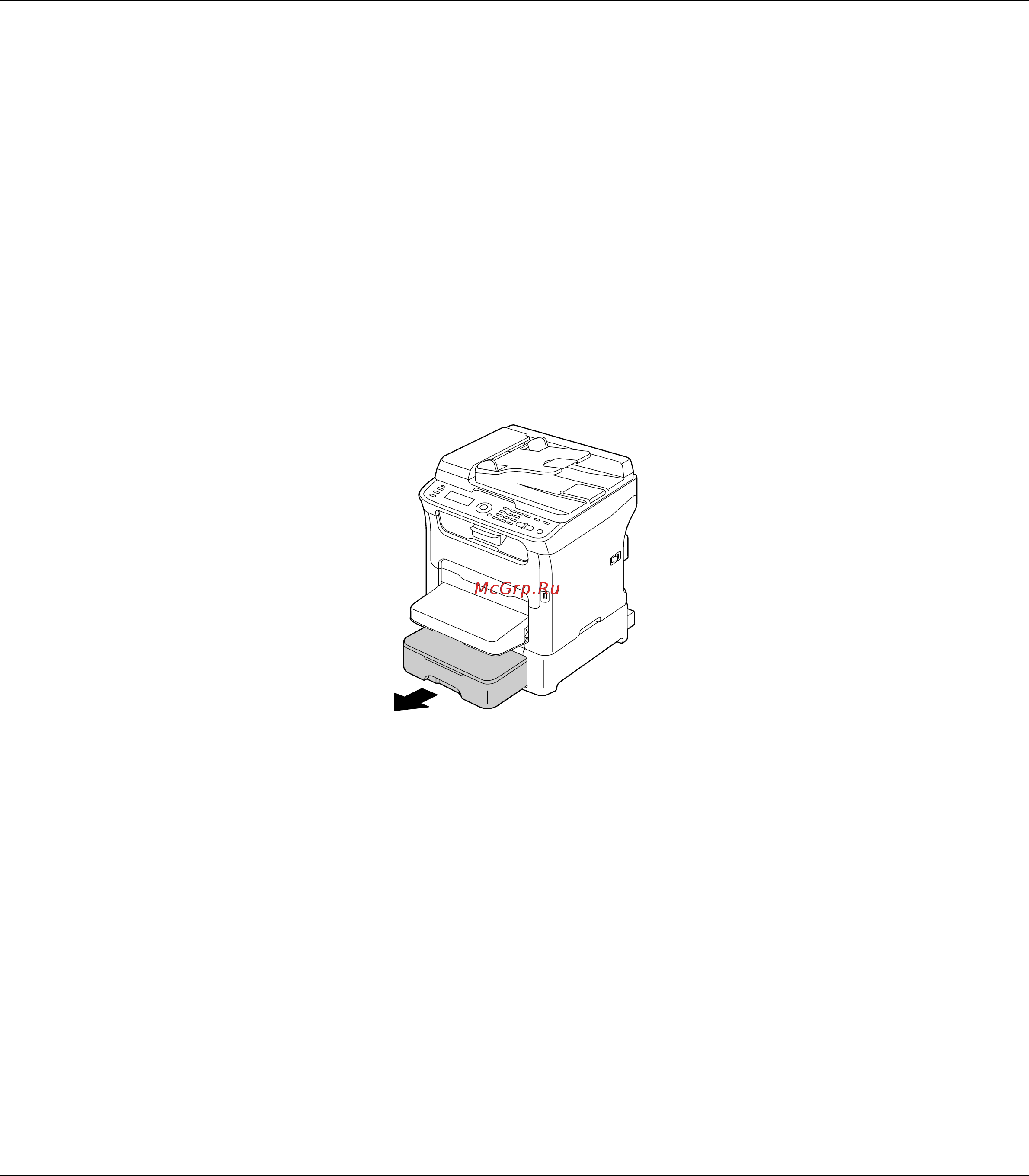

1. Максимально выдвиньте Лоток 2.
