Epson AcuLaser CX16 Series Инструкция по эксплуатации
Установка дополнительного оборудования (только для AcuLaser CX16NF) 225

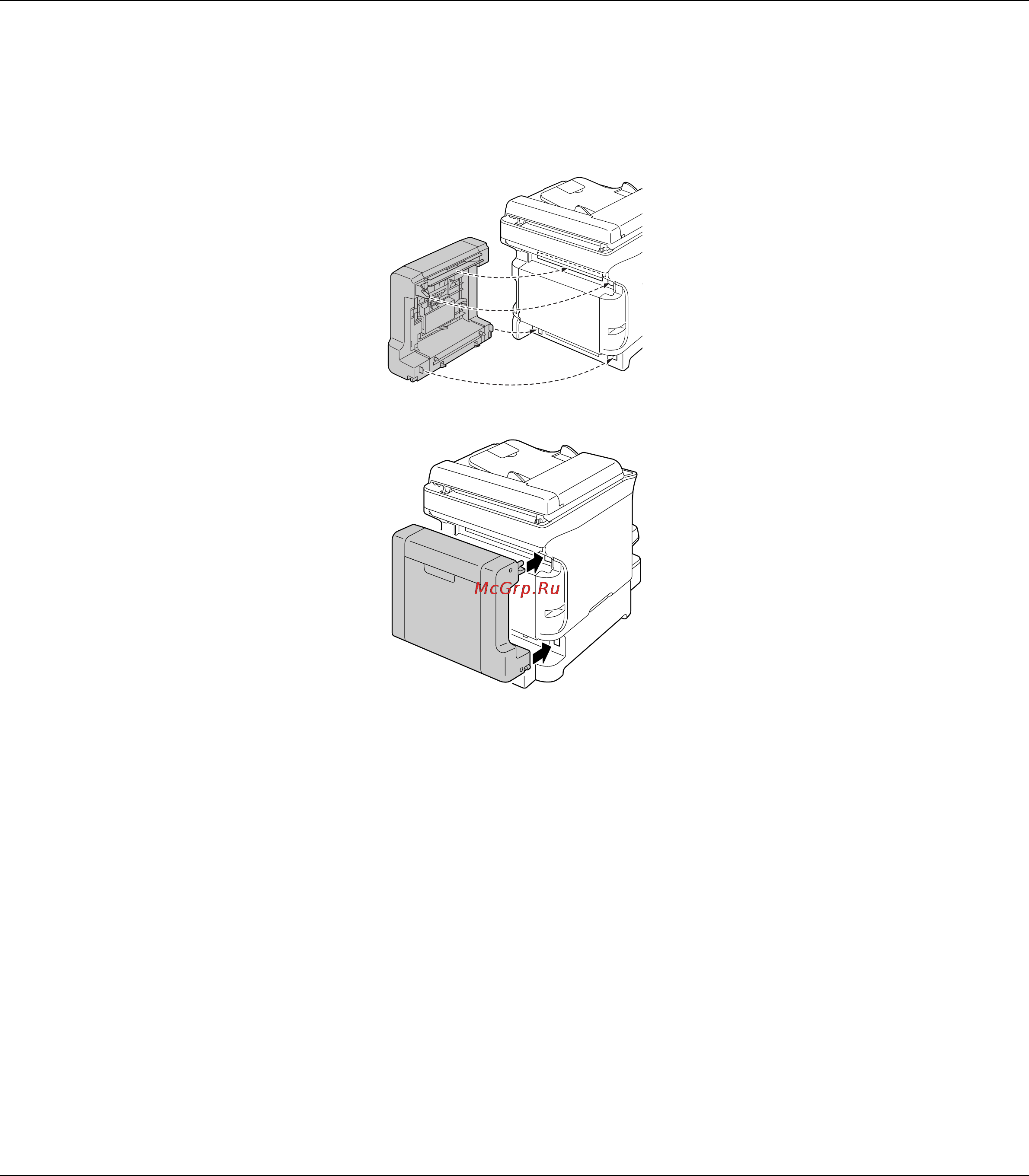

5. Установите модуль двусторонней печати.
Выровняйте модуль так, чтобы он находился в правильном положении, и затем надавите
на него, чтобы он защелкнулся.
Примечание:
При установке модуля двусторонней печати сначала подсоединяйте его нижную часть. Если
модуль установлен неправильно, он может быть поврежден.
