Epson AcuLaser CX16 Series Инструкция по эксплуатации
Панель управления и Меню конфигурации 25

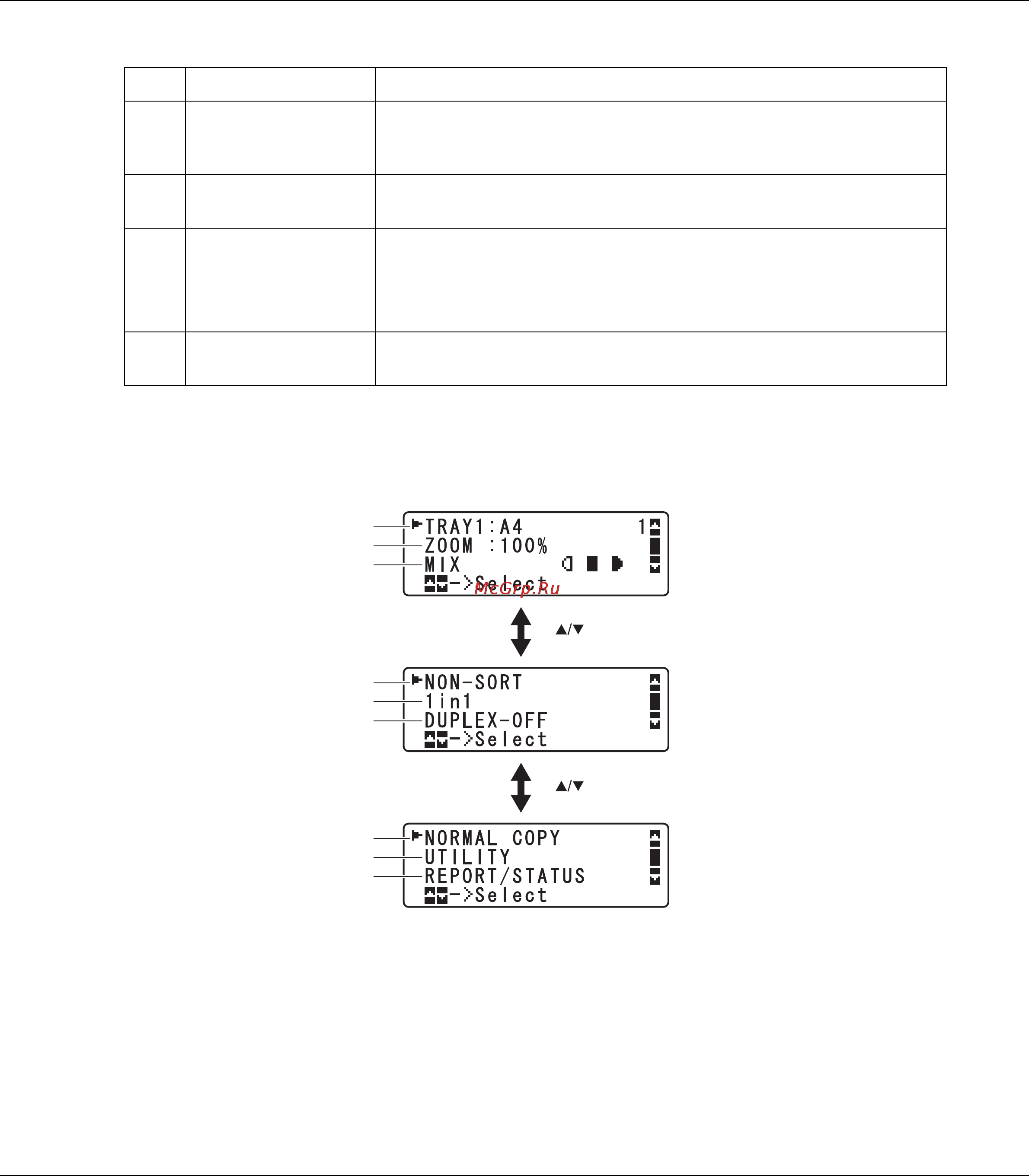

Copy settings (Настройки копирования)
AcuLaser CX16NF
№ Параметр Описание
1Copy settings
(Настройки
копирования)
Отображаются текущие настройки для проверки и различные
настройки для изменения. Подробнее об этом — в разделе
“Основной экран (Режим копирования)” на стр. 24.
2 Status (Состояние) В зависимости от ситуации может появляться сообщение
о состоянии устройства или о возникшей ошибке.
3 Copy density
(Насыщенность)
Отображается уровень насыщенности копии.
Значение AUTO (Авто) появляется, когда параметру DENSITY
(Насыщенность) присвоено значение AUTO (Авто) и выбран режим
копирования TEXT (Текст).
4 Number of copies
(Число копий)
Отображает количество копий.
1
2
3
4
5
6
7
8
9
