Epson AcuLaser CX16NF [30/233] Проверка статуса устройства и настроек
![Epson AcuLaser CX16NF [30/233] Проверка статуса устройства и настроек](/views2/1054361/page30/bg1e.png)
Epson AcuLaser CX16 Series Инструкция по эксплуатации
Панель управления и Меню конфигурации 30
Для отмены печати после появления экрана печати нажмите Stop/Reset (Стоп/Сброс).
Нажмите на кнопку Select (Выбрать), чтобы выбрать YES (Да).
Примечание:
При получении задания печати от драйвера принтера размер бумаги, указаный в драйвере,
имеет приоритет над размером, указаным на панели управления устройства через меню
UTILITY (Утилиты) в параметре TRAY1 PAPER SETUP (Hacт.бум.в Лoт.1).
Проверка статуса устройства и настроек

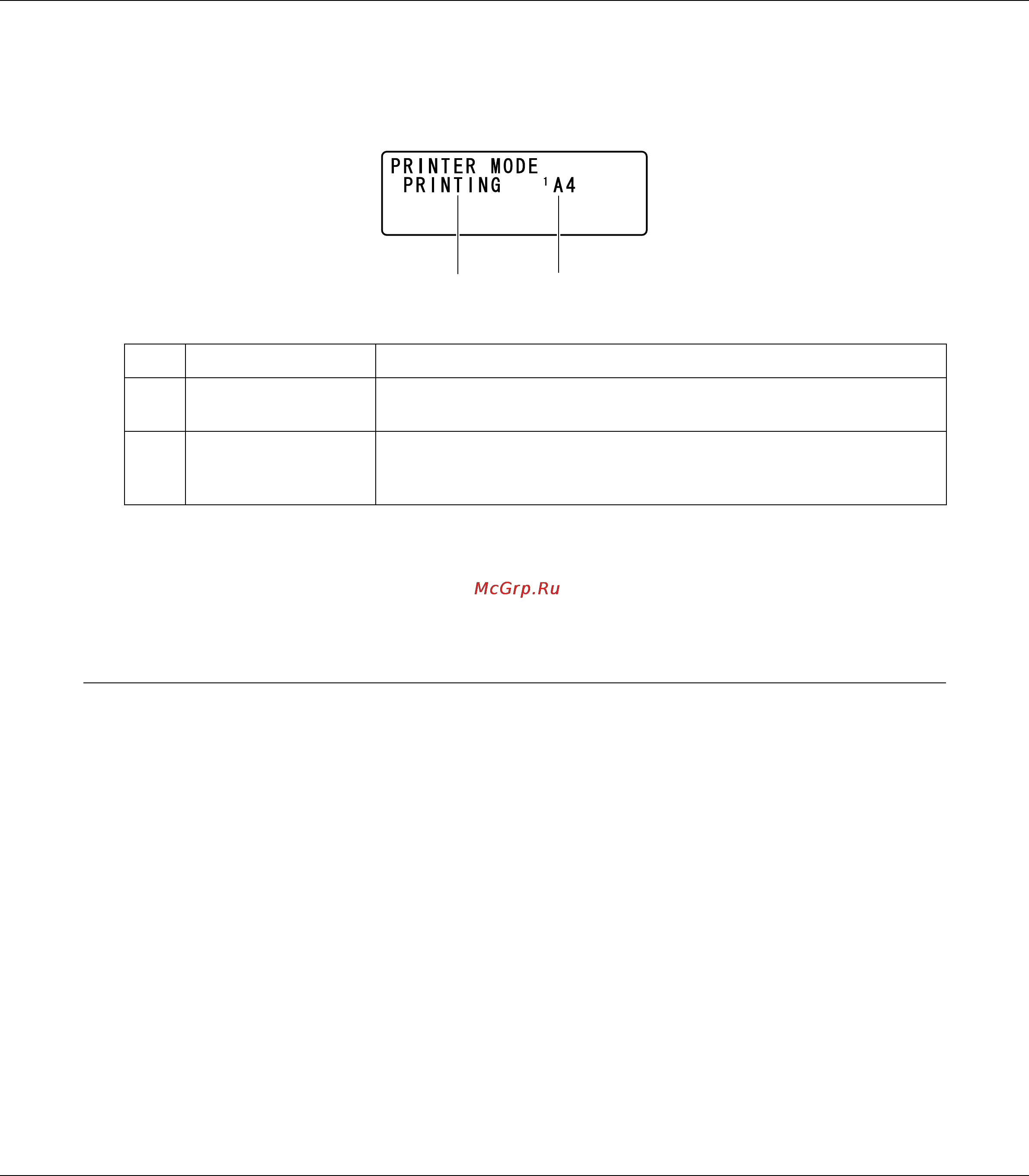

Меню PRINTER MODE (Режим печати)
При отображении основного экрана нажмите l, чтобы отобразить экран режима PRINTER
MODE (Режим печати).
В этом меню можно просматривать оставшееся количество тонера в картриджах, а также
может быть изменен режим функционирования принтера. Режимы функционирования
принтера включают в себя: REPLACE MODE (Режим замены) для замены картриджей с
тонером, EJECT MODE (Режим выдвижения) для извлечения всех картриджей, P/H CLEAN
MODE (Peж.oчиcт.пeч.гoл.) для очистки печатающей головки. Структура меню PRINTER
MODE (Режим печати) представлена ниже.
№ Параметр Описание
1 Status (Состояние) Отображаются сообщения о различных операциях, например,
операциях печати.
2
Media tray/media size
(Лоток для носителей/
размер носителей)
Отображается выбранный лоток для носителей и их размер.
1
2
