Epson AcuLaser CX16 Series Инструкция по эксплуатации
Панель управления и Меню конфигурации 27

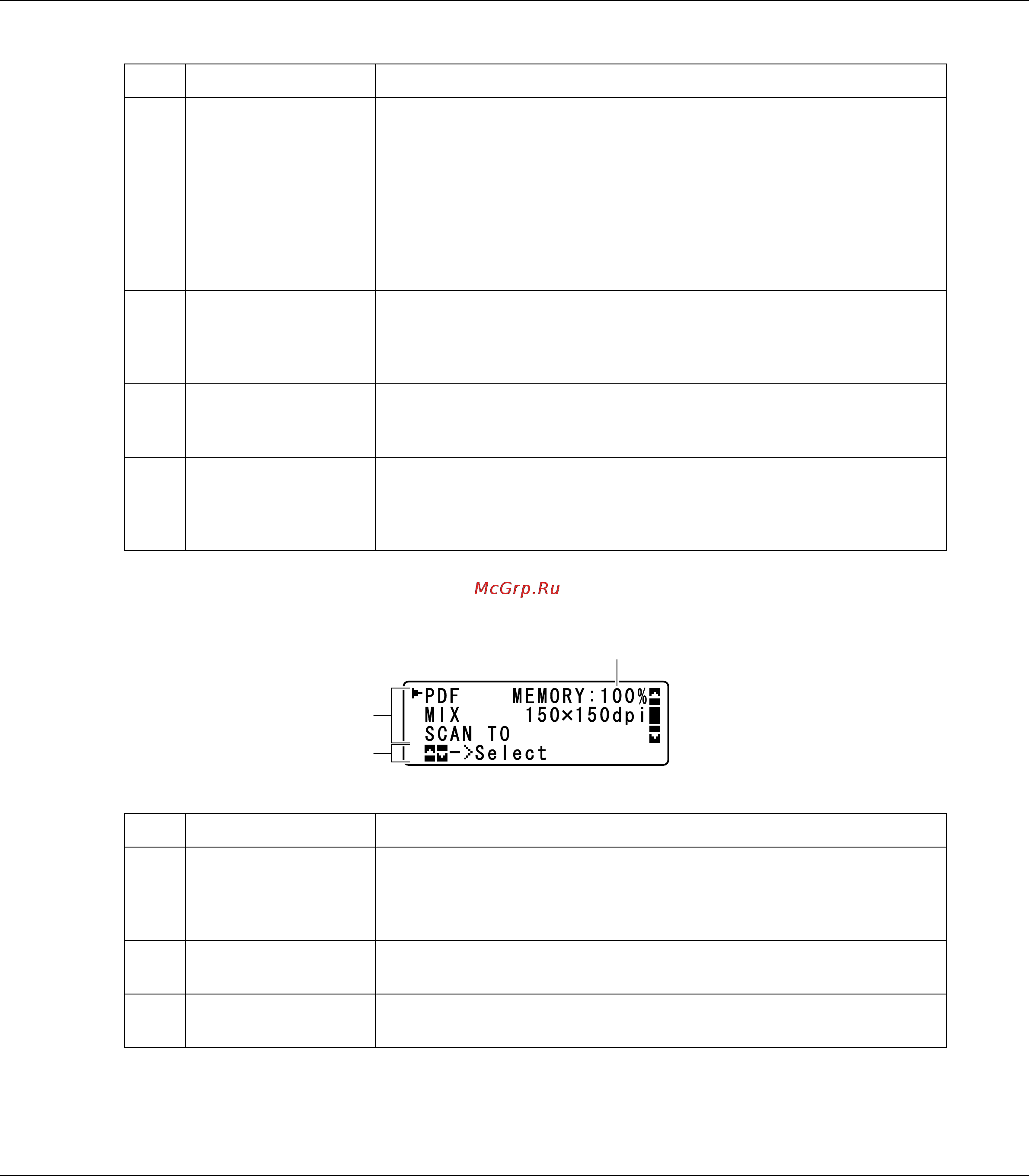

Основной экран (Режим сканирования) (только для AcuLaser CX16NF)
6
Doublesided copying
(Двустороннее
копирование)
(только для AcuLaser
CX16NF)
Данное окно появляется только в случае, когда установленно
устройство двусторонней печати.
Отображает, выбран ли режим двустороннего копирования. Если
выбран режим двустороннего копирования, отображается
выбранный переплет.
Для получения более подробной информации по выбору режима
двустороннего сканирования см. раздел “Установка режима
двустороннего копирования (только для AcuLaser CX16NF)” на стр.
93.
7 Функция Copy
(Копирование)
Отображаются установленные настройки функции Copy
(Копирование). Для получения более подробной информации по
функции Copy (Копирование) см. раздел “Установка функции
копирования” на стр. 89.
8 UTILITY (Утилиты) Выберите данный раздел меню для изменения различных
настроек устройства. Подробнее об этом — в разделе “Меню
UTILITY (Утилиты)” на стр. 34.
9 REPORT/STATUS
(Отчет/Статус)
Выберите данный раздел меню для просмотра общего
количества листов, распечатанных данным устройством
и распечатки отчетов. Подробнее об этом — в разделе “Меню
REPORT/STATUS (Сообщение/Статус)” на стр. 32.
№ Параметр Описание
1Scan settings
(Настройки
сканирования)
Отображаются текущие настройки для проверки и различные
настройки для изменения. Подробнее об этом — в разделе
“Основной экран (Режим сканирования) (только для AcuLaser
CX16NF)” на стр. 27.
2 Status (Состояние) В зависимости от ситуации может появляться сообщение
о состоянии устройства или о возникшей ошибке.
3 Available memory
(Объем памяти)
Отображается объем доступной памяти в процентах для
операций сканирования.
№ Параметр Описание
1
2
3
