Epson AcuLaser CX16 Series Инструкция по эксплуатации
Обслуживание 166

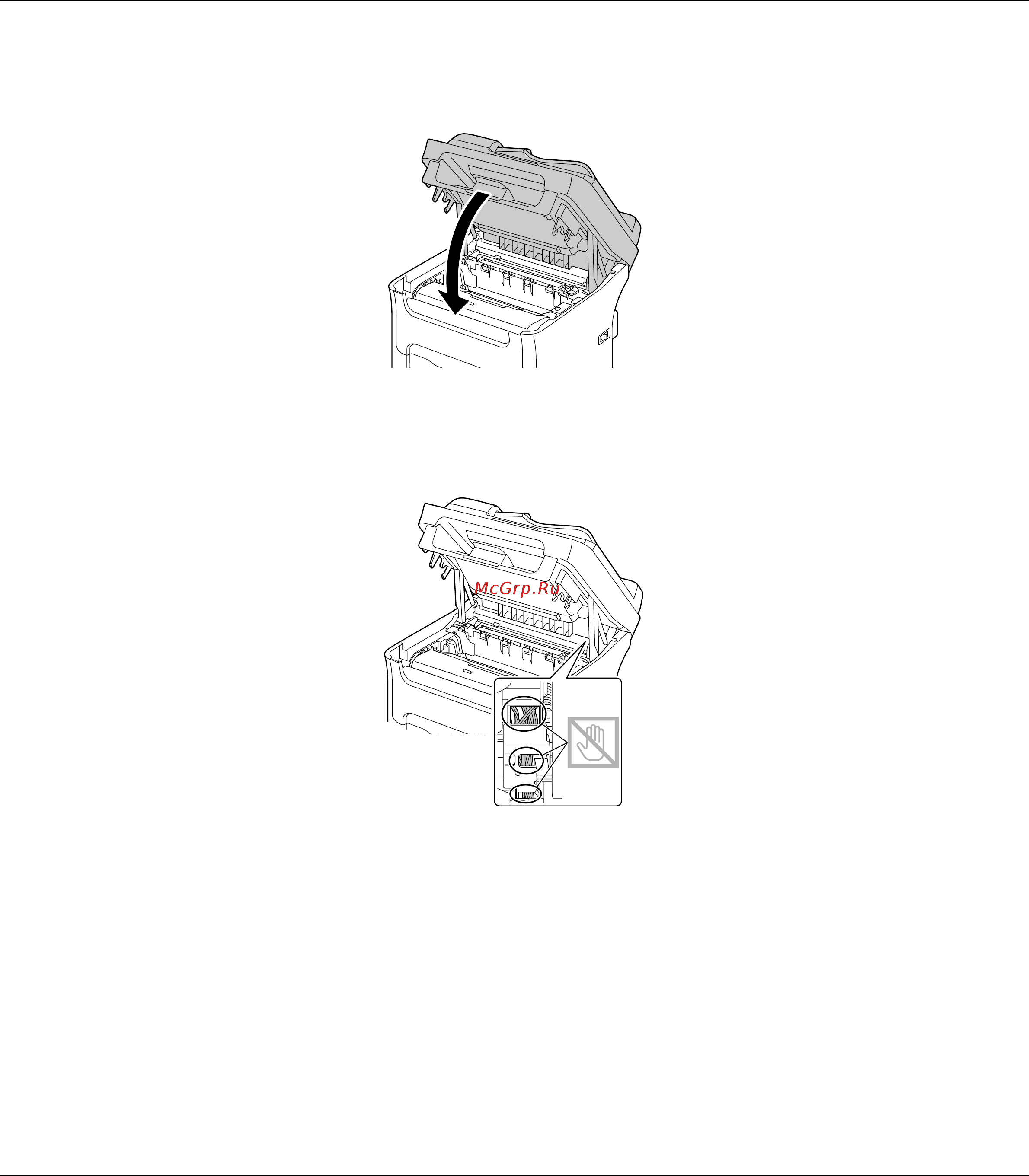

11. Закройте сканирующий блок.
Примечание:
Не прикасайтесь к проводам и плоскому кабелю, показанным на иллюстрации.
12. Нажмите на кнопку Stop/Reset (Стоп/Сброс).
