Epson AcuLaser CX16 Series Инструкция по эксплуатации
Обращение с носителями 72
3. Щелкните OK.
Примечание:
При автоматической двусторонней печати сначала печатается задняя, а затем передняя
сторона листа.

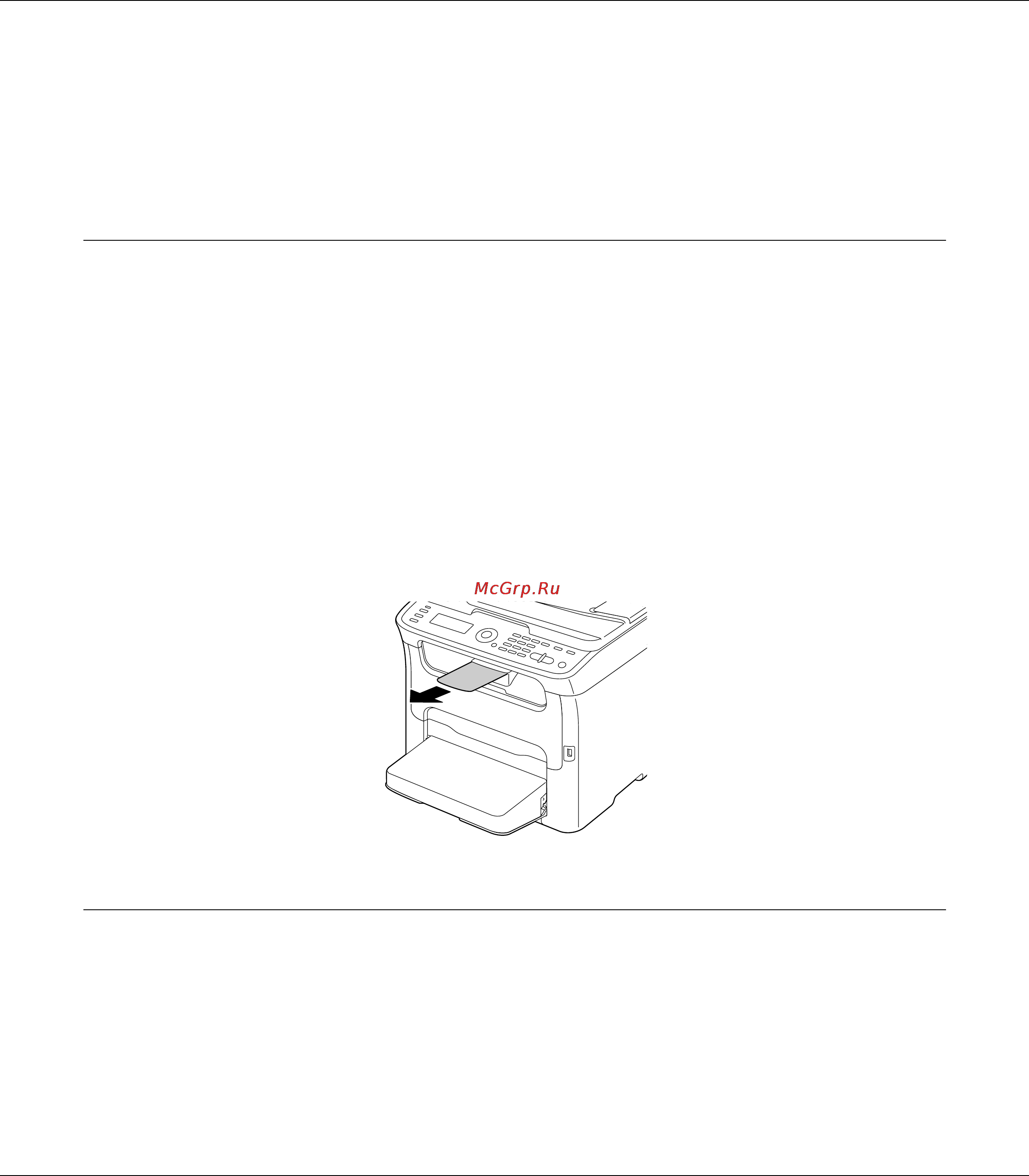

Приемный лоток
Отпечатанные носители подаются лицевой стороной вниз в приемный лоток ниже панели
управления. Вместимость лотка составляет примерно 100 листов бумаги (формата
A4/Letter) плотностью 80 г/м
2
.
Примечание:
Если образовавшаяся стопка носителей в лотке слишком высока, могут возникнуть проблемы с
выводом отпечатанных носителей и может произойти замятие носителей или возникновение
статического электричества.
Приемный лоток может быть выдвинут для увеличения. Настройте приемный лоток в
соответствии с размером используемой бумаги.
Хранение носителей
Храните носители на плоской, ровной поверхности в оригинальной упаковке до тех пор,
пока они не используются (загружаются в устройство).
Носители, хранение которых осуществлялось длительное время без упаковки, могут
пересохнуть, и при их использовании могут возникнуть проблемы с подачей.
