Epson AcuLaser CX16 Series Инструкция по эксплуатации
Установка дополнительного оборудования (только для AcuLaser CX16NF) 220

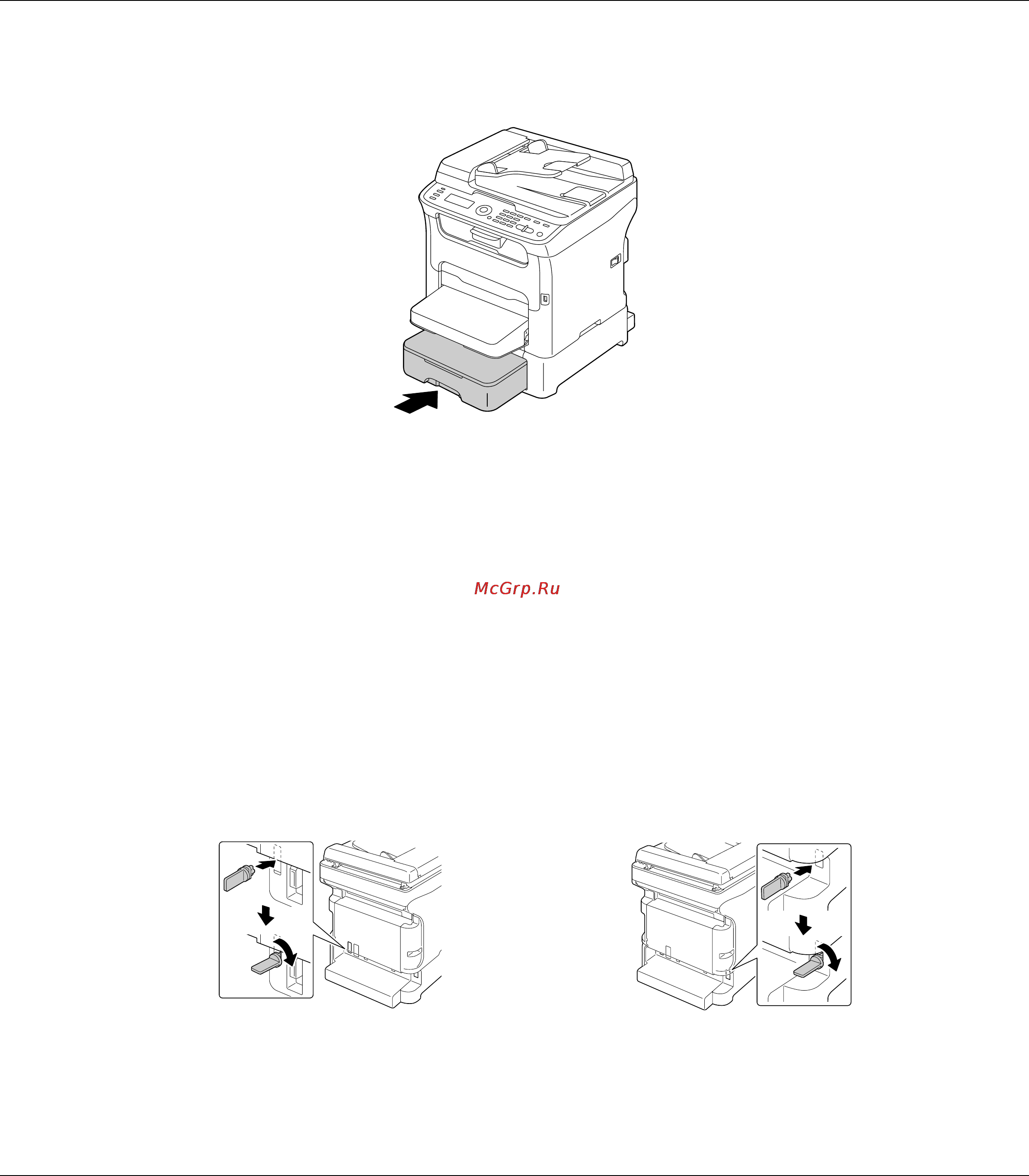

7. Вставьте Лоток 2 в устройство.
8. При установке Лотка 2, в случае, когда устройство двусторонней печати не установлено,
также требуется установка блокирующих штырей (по одному на каждой крышке * с
левой и правой стороны в задней части Лотка 2).
Держа блокирующий штырь за ручку вертикально, вставьте его в отверстие (на левой
или правой стороне) кассетного лотка на 500 листов и надавливая на него, тем самым
проталикивая внутрь отверстия, поверните его по часовой или против часовой стрелки
(влево или вправо). Блокирующий штырь установлен, когда его ручка находится в
горизонтальном положении.
Установка правого и левого защитных штырей требуется для защиты соединения
кассетного лотка на 500 листов с самим устройством.
Примечание:
Данный шаг не может быть пропущен, если устройство двусторонней печати требуется
установить после установки Лотка 2.
