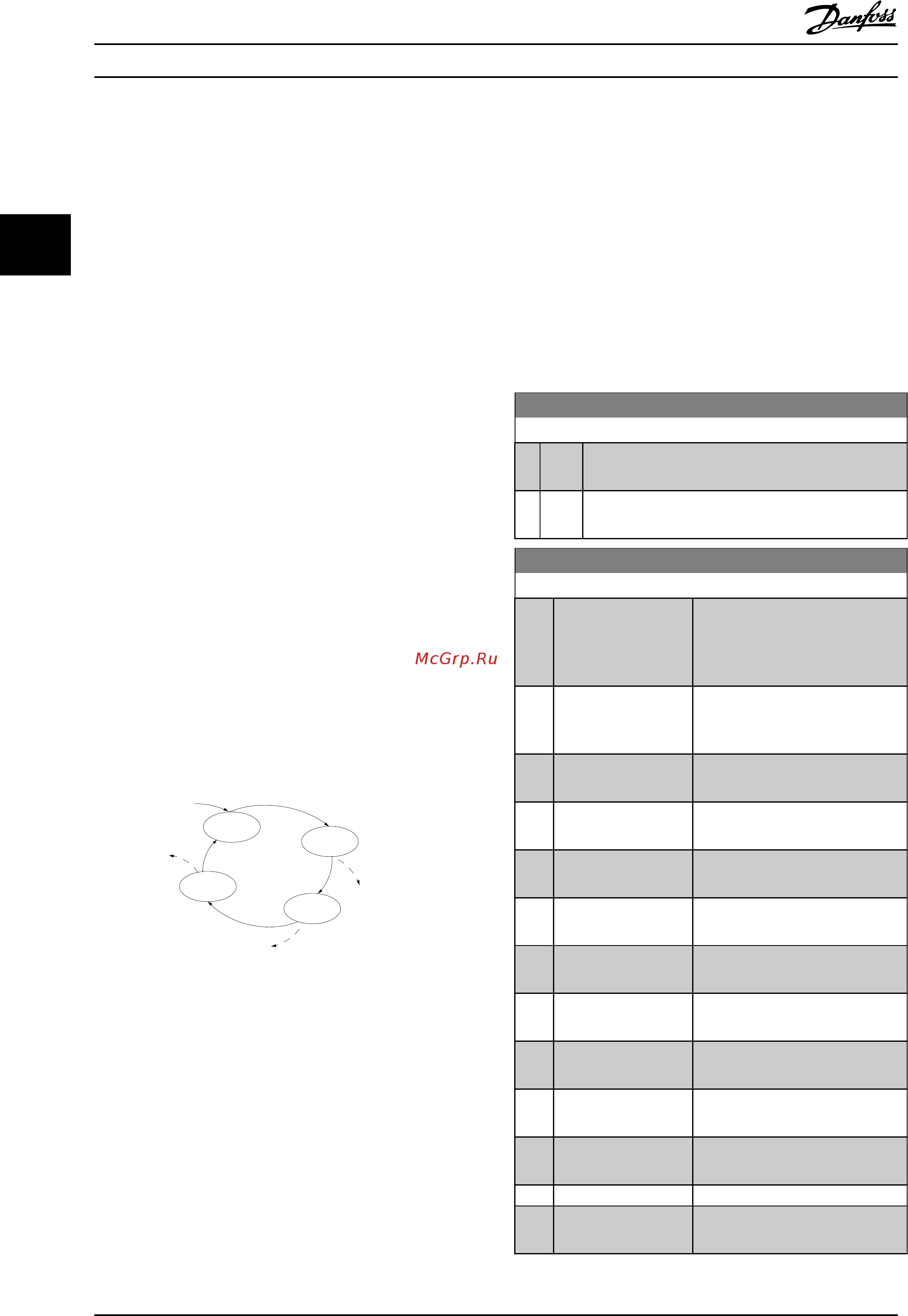

3.13 Главное меню – Интеллектуальная логика – Группа 13
3.13.1 13-** Прог. функци прог. функций
Интеллектуальный логический контроллер (SLC)
представляет собой заданную пользователем
последовательность действий, (см. параметр
13-52 Действие контроллера SL [x]), которая
выполняется контроллером SLC, когда соответствующее
заданное пользователем событие (см. параметр
13-51 Событие контроллера SL [x]) оказывается
истинным (TRUE). События и действия имеют свои
номера и связываются вместе в пары. Это означает, что,
когда наступает событие [0] (приобретает значение
TRUE), выполняется действие [0]. После этого
анализируются состояния события [1], и если оно
оценивается как TRUE, выполняется действие [1] и т.д. В
каждый момент времени оценивается только одно
событие. Если событие оценено как False, в течение
текущего интервала сканирования (в SLC) ничего не
происходит и никакие другие события не
анализируются. Это значит, что когда запускается SLC, в
каждом интервале контроля выполняется оценка
события [0] (и только события [0]). Только когда оценка
события [0] примет значение ИСТИНА (TRUE),
контроллер SLC выполнит действие [0] и начнет
оценивать событие [1]. Можно запрограммировать от 1
до 20 событий и действий.
Когда произошло последнее событие / действие,
последовательность начинается снова с события [0] /
действия [0]. На рисунке показан пример с тремя
событиями / действиями
130BA062.13
State 1
Event 1/
Action 1
State 2
Event 2/
Action 2
Start
event P13-01
State 3
Event 3/
Action 3
State 4
Event 4/
Action 4
Stop
event P13-02
Stop
event P13-02
Stop
event P13-02
Рисунок 3.31
Пуск и останов контроллера SLC:
Пуск и останов контроллера SLC может производиться
выбором Вкл. [1] или Выкл. [0] в 13-00 Режим
контроллера SL. SLC всегда запускается в состоянии 0 (в
котором он оценивает событие [0]). Контроллер SLC
запускается, когда оценка события запуска
(определенного в параметре 13-01 Событие запуска)
принимает значение TRUE (при условии, что в
параметре 13-00 Режим контроллера SL установлено
значение Вкл. [1] ). Останов SLC происходит, когда
Событие останова (13-02 Событие останова)
принимает значение TRUE. 13-03 Сброс SLC сбрасывает
все параметры SLC и запускает программу с начальной
позиции.
3.13.2 13-0* Настройки SLC
Используйте настройки SLC для включения, выключения
и сброса интеллектуального логического контроллера.
Логические функции и компараторы всегда
выполняются в фоновом режиме, что позволяет
осуществлять отдельное управление цифровыми
входами и выходами.
13-00 Режим контроллера SL
Опция: Функция:
[0] Выкл. Запрет работы интеллектуального логического
контроллера.
[1] Вкл. Разрешение работы интеллектуального логического
контроллера.
13-01 Событие запуска
Опция: Функция:
Выберите вход логических (TRUE
или FALSE) данных для
активизации интеллектуального
логического управления.
[0] * FALSE Вводит фиксированное значение
FALSE в логическом
соотношении.
[1] TRUE Вводит фиксированное значение
TRUE в логическом соотношении.
[2] Работа См. также описание группы
параметров 5-3*.
[3] В диапазоне См. также описание группы
параметров 5-3*.
[4] На задании См. также описание группы
параметров 5-3*.
[5] Предел момента См. также описание группы
параметров 5-3*.
[6] Предел тока См. также описание группы
параметров 5-3*.
[7] Вне диапазона тока См. также описание группы
параметров 5-3*.
[8] Ток ниже минимальн. См. также описание группы
параметров 5-3*.
[9] Ток выше макс. См. также описание группы
параметров 5-3*.
[10] Вне диапаз. скорости
[11] Пониж.скор., низкая См. также описание группы
параметров 5-3*.
