5-40 Реле функций
Массив [8]
(Реле 1 [0], Реле 2 [1]
Дополнительное устройство MCB 105OPCRLY: Реле 7 [6], Реле
8 [7] и Реле 9 [8]).
Выберите варианты, определяющие функции реле.
Выбор каждого механического реле реализуется в параметре
типа массива.
Опция: Функция:
[41] Низкий: ниже задания
[42] Высокий: выше зад-я
[45] Упр. по шине
[46] Упр. по ш., 1(т-аут)
[47] Упр. по ш., 0(т-аут)
[60] Компаратор 0
[61] Компаратор 1
[62] Компаратор 2
[63] Компаратор 3
[64] Компаратор 4
[65] Компаратор 5
[70] Логич.соотношение 0
[71] Логич.соотношение 1
[72] Логич.соотношение 2
[73] Логич.соотношение 3
[74] Лог.соотношение 4
[75] Лог.соотношение 5
[80] Цифр. выход SL A
[81] Цифр. выход SL B
[82] Цифр. выход SL C
[83] Цифр. выход SL D
[84] Цифр. выход SL Е
[85] Цифр. выход SL F
[160] Нет авар. сигналов
[161] Вращ.в обр.направл.
[165] Включ.местн.задание
[166] Дист.задание активно
[167] Команда пуска акт.
[168] Руч./Выкл.
[169] Авт.режим
[180] Отказ часов
[181] Пред. техобслуживание
[188] AHF Capacitor Connect
[189] Упр. внеш. вентилят.
[190] Отсутствие потока
[191] Сухой ход насоса
[192] Конец характеристики
[193] Спящий режим
[194] Обрыв ремня
[195] Управление обходным клапаном
[196] Пожар. реж.
[197] Пож. режим был акт.
[198] Байпас привода
[211] Каскадный насос 1
[212] Каскадный насос 2
5-40 Реле функций
Массив [8]
(Реле 1 [0], Реле 2 [1]
Дополнительное устройство MCB 105OPCRLY: Реле 7 [6], Реле
8 [7] и Реле 9 [8]).
Выберите варианты, определяющие функции реле.
Выбор каждого механического реле реализуется в параметре
типа массива.
Опция: Функция:
[213] Каскадный насос 3
5-41 Задержка включения, реле
Массив [9], (реле 1 [0], реле 2 [1], реле 3 [2], реле 4 [3], реле 5
[4], реле 6 [5], реле 7 [6], реле 8 [7], реле 9 [8])
Диапазон: Функция:
0.01 s* [0.01 - 600.00 s] Введите величину задержки
включения реле. Выберите из
имеющихся механических реле и
MCB 105 в массиве. См. 5-40 Реле
функций. Реле 3-6 включены в
модуль MCB 113.
Selected
Event
Relay
output
Selected
Event
Relay
output
On Delay
P 5-41
On Delay
P 5-41
O Delay
P 5-42
130BA171.10
Рисунок 3.22
5-42 Задержка выключения, реле
Массив [9], (реле 1 [0], реле 2 [1], реле 3 [2], реле 4 [3], реле 5
[4], реле 6 [5], реле 7 [6], реле 8 [7], реле 9 [8])
Диапазон: Функция:
0.01 s* [0.01 - 600.00 s] Введите величину задержки
выключения реле. Выберите из
имеющихся механических реле и
MCB 105 в функции массива. См.
5-40 Реле функций.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
80 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
3
3
Содержание
- Руководство по программированию 1
- Введение 2
- Выбор параметров 2
- Главное меню can fieldbus группа 10 2
- Главное меню lonworks группа 11 2
- Главное меню аналоговый вход выход группа 6 2
- Главное меню вывод данных группа 16 2
- Главное меню задание разгон и торможение группа 3 2
- Главное меню замкнутый контур пч группа 20 2
- Главное меню интеллектуальная логика группа 13 2
- Главное меню нагрузка двигатель группа 1 2
- Главное меню показания 2 группа 18 2
- Главное меню пределы предупреждения группа 4 2
- Главное меню расширенный замкнутый контур группа 21 2
- Главное меню сведения о приводе группа 15 2
- Главное меню связь и дополнительные устройства группа 8 2
- Главное меню специальные функции группа 14 2
- Главное меню торможение группа 2 2
- Главное меню управление и отображение группа 0 2
- Главное меню цифровой вход выход группа 5 2
- Главное меню шина profibus группа 9 2
- Клавиатура панели местного управления 2
- Оглавление 2
- Описание параметров 2
- Программирование 2
- Алфавитный указатель 3
- Главное меню временные функции группа 23 3
- Главное меню доп модуль аналогового входа выхода mcb 109 группа 26 3
- Главное меню каскад контроллер группа 25 3
- Главное меню прикладные функции 2 группа 24 3
- Главное меню прикладные функции группа 22 3
- Опции параметров 3
- Перечни параметров 3
- Устранение неисправностей 3
- Fc 100 4
- Hvac drive 4
- Hvac drive с версией программного обеспечения 3 x номер версии программного обеспечения можно увидеть с помощью 15 43 версия по 4
- Введение 4
- Внимание 4
- Настоящее руководство может использоваться для всех преобразователей частоты vl 4
- Предупреждение 4
- Серия vl 4
- Danfoss программное обеспечение vl 5
- Energy box на www danfoss com businessareas drivesso lutions после этого выберите pc software download загрузить программное обеспечение для пк 5
- Hvac drive 5
- Hvac drive bacnet mg 1 dx yy 5
- Hvac drive fln mg 1 zx yy 5
- Hvac drive metasys mg 1 gx yy 5
- Введение руководство по программированию привода vlt 5
- Доступная литература по vl 5
- Инструкция по эксплуатации vl 5
- Максимальное выходное напряжение 5
- Максимальный выходной ток 5
- Номинальный выходной ток обеспечиваемый преобразователь частоты 5
- Определения 5
- Преобразователь частоты 5
- Примечание руководство по снижению номинальных значений температуры mn 1 ax yy 5
- Руководство по программированию mg 1 cx yy содержит сведения по программированию и включает полные описания параметров 5
- Руководство по проектированию mg 1 bx yy содержит всю техническую информацию о преобразователь частоты сведения о конструкциях изготавливаемых по заказу и примеры применения 5
- Служебная программа настройки mct 10 mg 10 ax yy позволяет пользователю настраивать преобразователь частоты из ос window 5
- Сокращения 5
- Техническую литературу danfoss можно найти в печатном виде в местном торговом представительстве danfoss и в сети интернет по адресу www danfoss com businessareas drivessolutions documen tations technical documentation htm 5
- Х номер варианта yy код языка 5
- Внимание 8
- Внимание 10
- Высокое напряжение 10
- Примечание 10
- Как работать с графической lcp glcp 11
- Клавиатура панели местного управления 11
- Программирование 11
- Как действовать с помощью цифровой панели местного управления nlcp 15
- Примечание 15
- P 2 03 16
- Быстрый перенос значений параметров между несколькими преобразователями частоты 17
- Примечание 17
- Настройка параметров 18
- Примечание 18
- Режим быстрого меню 18
- Примечание 19
- Настройки функций 20
- Примечание 20
- Q3 2 настройки разомкнутого контура 21
- Q3 20 цифровое задание q3 21 аналоговое задание 21
- Q3 3 настройки замкнутого контура 21
- Q3 30 одна зона внутр уставка q3 31 одна зона внешн уставка q3 32 несколько зон усоверш 21
- Операция 7 кнопками навигации вверх вниз выберите значение параметра нажмите ok 21
- Параметры настройки функций параметры настройки функций группируются следующим образом 21
- Программирование руководство по программированию привода vlt 21
- Q3 3 настройки замкнутого контура 22
- Q3 30 одна зона внутр уставка q3 31 одна зона внешн уставка q3 32 несколько зон усоверш 22
- Программирование руководство по программированию привода vlt 22
- Q3 3 настройки замкнутого контура 23
- Q3 30 одна зона внутр уставка q3 31 одна зона внешн уставка q3 32 несколько зон усоверш 23
- Программирование руководство по программированию привода vlt 23
- Bp066 0 24
- Bp067 0 24
- Выбор параметров 24
- Изменение данных 24
- Режим главного меню 24
- Bp069 0 25
- Значение ступенчатое изменение 25
- Изменение группы численных значений 25
- Изменение текстовой величины 25
- Инициализация заводских настроек 25
- Считывание и программирование индексированных параметров 25
- Примечание 26
- Выбор параметров 27
- Описание параметров 27
- Структура главного меню 27
- 0 основные настройки 28
- 01 язык 28
- 02 единица измер скор вращ двигат 28
- Главное меню управление и отображение группа 0 28
- Изменение единицы измерения скорости двигателя приведет к возврату некоторых параметров к своим первоначальным значениям перед изменением других параметров рекомендуется сначала выбрать единицу измерения скорости двигателя 28
- Описание параметров руководство по программированию привода vlt 28
- Опция функция 28
- Параметры относящиеся к основным функциям преобразователь частоты функциям кнопок lcp и конфигурации дисплея lcp 28
- Примечание 28
- Этот параметр не может быть изменен во время вращения двигателя 28
- 03 региональные установки 29
- 04 рабочее состояние при включении питания 29
- 1 работа с набор парам 29
- Hvac drive программировать 0 12 этот набор связан с не требуется даже в том случае если переход на другой 29
- Hvac drive часто с экономией затрат на оборудование внешнего управления например эти функции могут быть использованы для программирования преобразователя частоты в соответствии с одной схемой управления при одном наборе параметров и с другой схемой управления при другом наборе параметров например наборе параметров для работы в ночное время в качестве альтернативы они могут быть использованы производителем укв установка кондиционирования воздуха или комплектного оборудования для идентичного программирования всех своих преобразователей частоты для различных моделей оборудования в пределах данного модельного ряда с одинаковыми параметрами затем в процессе производства ввода в эксплуатацию в зависимости от того на какой модели оборудования в пределах данного модельного ряда установлен преобразователь частоты может быть выбран конкретный набор параметров активный набор параметров т е набор параметров с которым преобразователь частоты работает в данный момент может быть выбран в 0 10 активны 29
- Задание отдельных наборов параметров и управление ими преобразователь частоты имеет четыре набора параметров которые могут быть запрограммированы независимо друг от друга это делает преобразователь частоты очень гибким устройством способным отвечать требованиям предъявляемым самыми различными схемами управления системами vl 29
- Неиспользуемый параметр становится невидимым 29
- Описание параметров руководство по программированию привода vlt 29
- Опция функция 29
- 10 активный набор 30
- 11 программирование набора 30
- 12 этот набор связан с 30
- Набор параметров необходимо выполнять во время работы преобразователя однако для очень сложных систем в которых используется вся гибкость работы с несколькими наборами параметров это программирование может потребоваться используя 0 11 программирование набора можно редактировать параметры в пределах одного набора во время работы преобразователя частоты при активном наборе параметров который может быть отличным от редактируемого набора параметров используя 0 51 копировать набор можно копировать значения параметров из одного набора параметров в другой для ускорения процесса наладки в случаях когда в различных наборах параметров требуются аналогичные их значения 30
- Описание параметров руководство по программированию привода vlt 30
- Опция функция 30
- 12 этот набор связан с 31
- 13 показание связанные наборы 31
- 14 показание программ настройки канал 31
- 2 lcp дисплей 31
- Диапазон функция 31
- Описание параметров руководство по программированию привода vlt 31
- Определите переменные отображаемые на дисплее графической панели местного управления 31
- Опция функция 31
- 20 строка дисплея 1 малая 32
- Описание параметров руководство по программированию привода vlt 32
- Опция функция 32
- Подробнее о записи текста отображаемого на дисплее см 0 37 текст 1 на дисплее 0 38 текст 2 на дисплее и 0 39 текст 3 на дисплее 32
- Примечание 32
- 20 строка дисплея 1 малая 33
- Описание параметров руководство по программированию привода vlt 33
- Опция функция 33
- 20 строка дисплея 1 малая 34
- Описание параметров руководство по программированию привода vlt 34
- Опция функция 34
- 20 строка дисплея 1 малая 35
- 21 строка дисплея 1 малая 35
- 22 строка дисплея 1 малая 35
- Описание параметров руководство по программированию привода vlt 35
- Опция функция 35
- 23 строка дисплея 2 большая 36
- 24 строка дисплея 3 большая 36
- 25 моё личное меню 36
- 3 lcp показания по выбору пользователя 36
- 30 ед изм показания выб польз 36
- Диапазон функция 36
- Описание параметров руководство по программированию привода vlt 36
- Опция функция 36
- Показ по выб польз отображаемая величина вычисляется исходя из настроек 0 30 ед изм показания выб польз 0 31 мин знач показания зад пользователем только линейная 0 32 макс знач показания зад пользователем 4 13 верхн предел скор двигателя об мин 4 14 верхний 36
- Предел скорости двигателя гц и фактической скорости 36
- Соотношение зависит от вида единицы измерения выбранного в 0 30 ед изм показания выб польз 36
- Элементы выводимые на дисплей можно настроить различным образом показания по выбору пользователя значение пропорциональное скорости линейно пропорциональное пропорциональное квадрату или кубу скорости в зависимости от единицы измерения выбранной в 0 30 ед изм показания выб польз текст на дисплее текстовая строка сохраняется в параметре 36
- 30 ед изм показания выб польз 37
- 31 мин знач показания зад пользователем 37
- 32 макс знач показания зад пользователем 37
- 37 текст 1 на дисплее 37
- 38 текст 2 на дисплее 37
- Диапазон функция 37
- Описание параметров руководство по программированию привода vlt 37
- Опция функция 37
- 39 текст 3 на дисплее 38
- 4 lcp клавиатура 38
- 40 кнопка hand on на lcp 38
- 41 кнопка off на мпу 38
- 42 кнопка auto on на мпу 38
- 43 кнопка reset на lcp 38
- Диапазон функция 38
- Описание параметров руководство по программированию привода vlt 38
- Опция функция 38
- Разрешение запрет работы и защита паролем отдельных кнопок на lcp 38
- 5 копировать сохранить 39
- 50 копирование с lcp 39
- 51 копировать набор 39
- 6 пароль 39
- 60 пароль главного меню 39
- 61 доступ к главному меню без пароля 39
- 65 пароль персонального меню 39
- 66 доступ к быстрому меню без пароля 39
- Диапазон функция 39
- Если 0 61 доступ к главному меню без пароля имеет значение полный доступ 0 этот параметр игнорируется 39
- Если выбран полный доступ 0 параметры 0 60 пароль главного меню 0 65 пароль персонального меню и 0 66 доступ к быстрому меню без пароля игнорируются 39
- Копирование настроек параметров из одного набора параметров в другой и в lcp и из нее 39
- Описание параметров руководство по программированию привода vlt 39
- Опция функция 39
- Этот параметр не может быть изменен во время вращения двигателя 39
- 7 настройки часов 40
- Примечание 40
- 82 дополнительные рабочие дни 41
- 83 дополнительные нерабочие дни 41
- 89 дата и время 41
- Диапазон функция 41
- Описание параметров руководство по программированию привода vlt 41
- 0 общие настройки 42
- 00 режим конфигурирования 42
- 03 хар ка момента нагрузки 42
- Во время работы двигателя данный параметр изменять нельзя 42
- Главное меню нагрузка двигатель группа 1 42
- Если задан замкнутый контур команды реверса или запуска и реверса не изменяют направления вращения двигателя 42
- Описание параметров руководство по программированию привода vlt 42
- Определяют работает ли преобразователь частоты в системе с разомкнутым или замкнутым контуром регулирования 42
- Опция функция 42
- Примечание 42
- 03 хар ка момента нагрузки 43
- 03 хар ка момента нагрузки не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 43
- 06 clockwise direction 43
- 10 1 13 выбор двигателя 43
- 10 конструкция двигателя 43
- Асинхрон 43
- Во время вращения двигателя параметры этой группы регулировать нельзя 43
- Во время работы двигателя данный параметр изменять нельзя 43
- Двигатель pm одноф с пост магн 43
- Для насосов или вентиляторов в которых могут существенно меняться вязкость или плотность или возникать чрезмерный поток например в связи с протеканием трубы рекомендуется выбрать параметр авт оптим энергопот ct 43
- Ный 43
- Описание параметров руководство по программированию привода vlt 43
- Опция функция 43
- Перечисленные параметры являются активными x в зависимости от значения параметра 1 10 конструкция двигателя 43
- Примечание 43
- 10 конструкция двигателя 44
- Асинхрон 44
- Двигатель pm одноф с пост магн 44
- Доступно только до мощности двигателя 22 квт 44
- Ный 44
- Описание параметров руководство по программированию привода vlt 44
- Опция функция 44
- Примечание 44
- 14 1 17 vv 45
- 2 данные двигателя 45
- Примечание 45
- 25 номинальная скорость двигателя 46
- 26 длительный ном момент двигателя 46
- 28 проверка вращения двигателя 46
- 29 авто адаптация двигателя aад 46
- 29 авто адаптация двигателя aад не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 46
- Внимание 46
- Во время работы двигателя данный параметр изменять нельзя 46
- Диапазон функция 46
- Описание параметров руководство по программированию привода vlt 46
- Опция функция 46
- Перед отключением проводов от двигателя следует отключить электропитание 46
- После выбора 1 или 2 активизируйте функцию аад нажатием кнопки hand on ручной пуск см также пункт автоматическая адаптация двигателя в руководстве по проектированию после выполнения обычной последовательности операций на дисплее появится сообщение нажмите ok для завершения аад после нажатия кнопки ok преобразователь частоты будет готов к работе 46
- При нажатии кнопки ok back назад или cancel отмена это сообщение будет удалено и будет выведено новое сообщение для пуска двигателя нажмите hand on ручной пуск нажмите cancel отмена если изменение выбранного параметра не следует выполнять при нажатии кнопки hand on ручной пуск двигатель запускается в прямом направлении с частотой 5 гц и на дисплее отображается сообщение двигатель работает проверьте правильность направления вращения двигателя чтобы остановить двигатель нажмите off выкл при нажатии кнопки off выкл двигатель останавливается и производится сброс параметра 1 28 проверка вращения двигателя если направление вращения двигателя неправильное следует поменять местами два фазных провода двигателя 46
- Примечание 46
- 3 доп данные двигателя 47
- Примечание 47
- Примечание 48
- 39 число полюсов двигателя 49
- 40 противо эдс при 1000 об мин 49
- 5 установка незав от нагрузки 49
- 50 намагнич двигателя при 0 скорости 49
- 50 намагнич двигателя при 0 скорости не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 49
- 51 норм намагн при мин скорости об мин 49
- 51 норм намагн при мин скорости об мин не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 49
- 52 мин скорость норм намагнич гц 49
- 52 мин скорость норм намагнич гц не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 49
- 58 имп ток при пров пуск с хода 49
- Диапазон функция 49
- Описание параметров руководство по программированию привода vlt 49
- Примечание 49
- 58 имп ток при пров пуск с хода 50
- 59 ч та имп при пров пуск с хода 50
- 6 установка зависим от нагрузки 50
- 60 компенсация нагрузки на низк скорости 50
- 60 компенсация нагрузки на низк скорости не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 50
- Диапазон функция 50
- Не устанавливайте для этого параметра слишком высокое значение при высокой инерции 50
- Обзор соотношения между параметрами pm пуск с хода см в описании 1 70 pm start mode 50
- Описание параметров руководство по программированию привода vlt 50
- Примечание 50
- 61 компенсация нагрузки на выс скорости 51
- 61 компенсация нагрузки на выс скорости не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 51
- 62 компенсация скольжения 51
- 62 компенсация скольжения не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 51
- 63 пост времени компенсации скольжения 51
- 63 пост времени компенсации скольжения не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 51
- 64 подавление резонанса 51
- 64 подавление резонанса не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 51
- 65 постоянная времени подавл резонанса 51
- 65 постоянная времени подавл резонанса не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 51
- 66 мин ток при низкой скорости 51
- 7 регулировки пуска 51
- 70 pm start mode 51
- Диапазон функция 51
- Описание параметров руководство по программированию привода vlt 51
- Опция функция 51
- Параметр 1 66 не окажет давления если 1 10 0 51
- Примечание 51
- 70 pm start mode 52
- 70 pm start mode 1 стоянка если показатель скорости ниже значения параметра в 1 59 ч та имп при пров пуск с хода будет включена функция стоянки см 2 06 ток торможения пост током и 2 07 время торможения пост током в противном случае преобразователь частоты поймает двигатель на этой скорости и возобновит нормальную работу 52
- 71 задержка запуска 52
- 72 функ я запуска 52
- 73 запуск с хода 52
- Диапазон функция 52
- Описание параметров руководство по программированию привода vlt 52
- Опция функция 52
- Функция пуска с хода используемая для двигателей с постоянными магнитами pm основана на оценке начальной скорости скорость всегда оценивается как первое действие после активного сигнала запуска на основе значения параметра 1 70 pm start mode произойдет следующее 1 70 pm start mode 0 обнаружение ротора если показатель скорости выходит за пределы 0 гц преобразователь частоты поймает двигатель на этой скорости и возобновит нормальную работу в противном случае преобразователь частоты оценит положение ротора и начнет нормальную работу из этого положения 52
- 77 макс нач скор компрес об мин 53
- 77 макс нач скор компрес об мин не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 53
- 78 макс нач скорость компрес гц 53
- Диапазон скорости составляет до 100 номинальной скорости или скорости ослабления поля в зависимости от того какая скорость ниже 53
- Диапазон функция 53
- Для способов применения с высоким показателем инерции т е когда инерция нагрузки превышает в 30 раз инерцию двигателя рекомендуется использовать тормозной резистор чтобы избежать отключения из за перенапряжения во время высокоскоростного включения функции пуска с хода 53
- Мгн требовалось больше времени чтобы уменьшить ток короткого замыкания до нуля этот параметр может быть подвержен ошибке во время оценки 53
- Описание параметров руководство по программированию привода vlt 53
- Подготовлено для аппарата с явнополюсными постоянными магнитами ipmsm но еще не проверено на этих типах аппарата 53
- Пределы по току принципа пуска с хода используемые для двигателей с постоянными магнитами 53
- Примечание 53
- Рекомендованные настройки приведены в описании 1 70 pm start mode 53
- Тестирование тока ограничено до диапазона скорости до 300 гц для определенных устройств предел составляет 250 гц все устройства на 200 240 в до и включая 2 2 квт и все устройства на 380 480 в до и включая 4 квт 53
- Тестирование тока ограничено до мощности аппарата до 22 квт 53
- 78 макс нач скорость компрес гц 54
- 78 макс нач скорость компрес гц не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 54
- 79 макс вр нач запуск компр для откл 54
- 79 макс вр нач запуск компр для откл не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 54
- 8 регулировки останова 54
- 80 функция при останове 54
- 81 мин скор для функц при остан об мин 54
- 82 мин ск д функц при ост гц 54
- В 4 11 нижн предел скор двигателяоб мин и 4 12 нижний предел скорости двигателя гц можно задать минимальную скорость двигателя чтобы обеспечить хорошее распределение масла в некоторых случаях например при работе на пределе по току из за дефекта компрессора выходную скорость двигателя можно отключить если она ниже минимальной скорости двигателя во избежание поломки компрессора можно установить предел срабатывания защитного отключения если скорость двигателя падает ниже этого предела сработает защита преобразователь частоты и появится аварийный сигнал а49 в соответствии с функцией выбранной в 14 20 режим сброса будет выполнен перезапуск 54
- Диапазон функция 54
- Описание параметров руководство по программированию привода vlt 54
- Опция функция 54
- Отключение в нижнем пределе скорости двигателя 54
- Примечание 54
- 86 низ скорость откл об мин 55
- 87 низ скорость отключ гц 55
- 9 температура двигателя 55
- 90 тепловая защита двигателя 55
- Диапазон функция 55
- Если согласно установкам отключение должно выполняться при точной величине скорости об мин рекомендуется задать значение в 0 02 единица измер скор вращ двигат в об мин и компенсацию скольжения которую можно установить в 1 62 компенсация скольжения 55
- Описание параметров руководство по программированию привода vlt 55
- Опция функция 55
- Отключение не работает при использовании обычных рабочих команд останова или останова выбегом 55
- Примечание 55
- Чтобы получить наиболее точную компенсацию скольжения выполните автоматическую адаптацию двигателя аад разрешено в 1 29 авто адаптация двигателя aад 55
- Этот параметр будет видимым только в том случае если 0 02 единица измер скор вращ двигат имеет значение гц 55
- Этот параметр будет видимым только в том случае если 0 02 единица измер скор вращ двигат имеет значение об мин 55
- 90 тепловая защита двигателя 56
- 91 внешний вентилятор двигателя 56
- 93 источник термистора 56
- Danfoss рекомендует использование 24 в пост тока в качестве напряжения питания термистора 56
- Внимание 56
- Для правильной работы функции etr установка в 1 03 хар ка момента нагрузки должна соответствовать способу применения см описание 1 03 хар ка момента нагрузки 56
- Для цифрового входа следует установить значение 0 pnp активен при 24 в 5 00 режим цифрового ввода вывода 56
- Описание параметров руководство по программированию привода vlt 56
- Опция функция 56
- Примечание 56
- Функции 1 4 этр электронное тепловое реле осуществляют вычисление нагрузки если активизирован набор параметров в котором они выбраны например этр 3 начинает выполнение вычислений при выборе набора параметров 3 для северной америки функции защиты с помощью электронного теплового реле этр обеспечивают защиту двигателя от перегрузки по классу 20 согласно требованиям nec 56
- Функция таймера etr не работает если параметр 1 10 конструкция двигателя 1 неявнопол с пост магн 56
- Чтобы обеспечить защиту pelv все соединения с клеммами управления должны быть выполнены согласно требованиям pelv например термистор должен иметь усиленную двойную изоляцию 56
- Этот параметр не может быть изменен во время вращения двигателя 56
- 0 торм пост током 57
- 00 ток удержания пост ток ток предпускового нагрева 57
- 00 ток удержания пост ток ток предпускового нагрева не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 57
- 01 ток торможения пост током 57
- 02 время торможения пост током 57
- 03 скорость включ торм пост током об мин 57
- 03 скорость включ торм пост током об мин не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 57
- 04 скорость включ торм пост током гц 57
- 06 ток торможения пост током 57
- 07 время торможения пост током 57
- Главное меню торможение группа 2 57
- Группа параметров для конфигурирования функций торможения постоянным током и удержания постоянным током 57
- Диапазон функция 57
- Максимальное значение зависит от номинального тока двигателя избегайте слишком длительной подачи 100 процентного тока это может привести к повреждению двигателя 57
- Не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 57
- Описание параметров руководство по программированию привода vlt 57
- Примечание 57
- 1 функц энерг торм 58
- 10 функция торможения 58
- 11 тормозной резистор ом 58
- 12 предельная мощность торможения квт 58
- 13 контроль мощности торможения 58
- 15 проверка тормоза 58
- Группа параметров для выбора параметров динамического торможения только для преобразователей частоты с тормозным прерывателем 58
- Диапазон функция 58
- Если система контроля мощности установлена в состояние выкл 0 или предупреждение 1 то функция торможения остается активной даже при превышении контрольного предела это может привести к тепловой перегрузке резистора кроме того можно выдавать предупреждение через релейный цифровой выход точность измерения в системе контроля мощности зависит от точности определения сопротивления резистора погрешность менее 20 58
- Описание параметров руководство по программированию привода vlt 58
- Опция функция 58
- 15 проверка тормоза 59
- 16 ac brake max current 59
- 16 ac brake max current не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 59
- 17 контроль перенапряжения 59
- 17 контроль перенапряжения не имеет действия если 1 10 конструкция двигателя 1 неявнопол с пост магн 59
- Время изменения скорости автоматически корректируется для предотвращения отключения преобразователь частоты 59
- Диапазон функция 59
- Для удаления предупреждения появляющегося в случае выбора выкл 0 или предупреждение 1 следует выключить и вновь включить сетевое питание перед этим необходимо устранить неисправность в случае выбора выкл 0 или предупреждение 1 преобразователь частоты продолжает работать даже если обнаружена неисправность 59
- Описание параметров руководство по программированию привода vlt 59
- Опция функция 59
- Примечание 59
- 0 установленные пределы 60
- 02 мин задание 60
- 04 функция задания 60
- 1 задания 60
- 10 предустановленное задание 60
- Выберите предварительно установленное задание задания выберите для соответствующих цифровых входов в группе параметров 5 предуст задание бит 0 1 2 16 17 или 18 60
- Главное меню задание разгон и торможение группа 3 60
- Диапазон функция 60
- Описание параметров руководство по программированию привода vlt 60
- Опция функция 60
- Параметры для настройки единицы измерения задания пределов и диапазонов 60
- Подробную информацию об установках в замкнутом контуре также см в группе параметров 20 0 60
- Примечание 60
- Этот параметр применим только для разомкнутого контура 60
- 11 фиксированная скорость гц 61
- 13 место задания 61
- 14 предустановл относительное задание 61
- 15 источник задания 1 61
- Диапазон функция 61
- Описание параметров руководство по программированию привода vlt 61
- Опция функция 61
- При установке на местное 2 преобразователь частоты снова начнет работу с данной настройки после выключения питания 61
- Примечание 61
- 16 источник задания 2 62
- 17 источник задания 3 62
- 19 фикс скорость об мин 62
- 4 изменение скор 1 62
- Во время работы двигателя данный параметр изменять нельзя 62
- Диапазон функция 62
- Описание параметров руководство по программированию привода vlt 62
- Опция функция 62
- Примечание 62
- Сконфигурируйте параметр изменения скорости и времена изменения скорости для каждой из двух характеристик группа параметров 3 4 и группа параметров 3 5 62
- 40 ramp 1 type 63
- 41 время разгона 1 63
- 42 время замедления 1 63
- 45 ramp 1 s ramp ratio at accel start 63
- 46 ramp 1 s ramp ratio at accel end 63
- 47 ramp 1 s ramp ratio at decel start 63
- 48 ramp 1 s ramp ratio at decel end 63
- 5 изменение скор 2 63
- 51 время разгона 2 63
- 52 время замедления 2 63
- 55 ramp 2 s ramp ratio at accel start 63
- Выбор параметров изменения скорости см в группе параметров 3 4 63
- Диапазон функция 63
- Если выбрана s обр характеристика 1 и в процессе изменения скорости корректируется задание то время изменения скорости может быть увеличено с целью реализации движения без рывков что может привести к более продолжительному пуску или останову может потребоваться дополнительная настройка коэффициентов s образной характеристики или переключение инициаторов 63
- Описание параметров руководство по программированию привода vlt 63
- Опция функция 63
- Примечание 63
- 55 ramp 2 s ramp ratio at accel start 64
- 56 ramp 2 s ramp ratio at accel end 64
- 57 ramp 2 s ramp ratio at decel start 64
- 58 ramp 2 s ramp ratio at decel end 64
- 8 др измен скорости 64
- 80 темп изм скор при перех на фикс скор 64
- 81 quick stop ramp time 64
- 82 время начала разгона 64
- Диапазон функция 64
- Описание параметров руководство по программированию привода vlt 64
- 9 цифр потенциометр 65
- 90 размер ступени 65
- 91 время изменения скор 65
- 92 восстановление питания 65
- 93 макс предел 65
- 94 мин предел 65
- 95 задержка рампы 65
- Диапазон функция 65
- Описание параметров руководство по программированию привода vlt 65
- Опция функция 65
- Функция цифрового потенциометра позволяет оператору увеличить или уменьшить текущее задание путем активизации набора цифровых входов с помощью функций увеличить уменьшить или сбросить чтобы активизировать функцию не менее одного цифрового входа должно быть установлено на значение увеличить или уменьшить 65
- 1 пределы двигателя 66
- 10 направление вращения двигателя 66
- 11 нижн предел скор двигателяоб мин 66
- 12 нижний предел скорости двигателя гц 66
- 13 верхн предел скор двигателя об мин 66
- 14 верхний предел скорости двигателя гц 66
- 16 двигательн режим с огранич момента 66
- 17 генераторн режим с огранич момента 66
- 18 предел по току 66
- Главное меню пределы предупреждения группа 4 66
- Диапазон функция 66
- Максимальная выходная частота не может превышать 10 от частоты коммутации инвертора 14 01 частота коммутации 66
- Настройки в 4 10 направление вращения двигателя влияют на пуск с хода в 1 73 запуск с хода 66
- Описание параметров руководство по программированию привода vlt 66
- Определите пределы по крутящему моменту току и скорости для двигателя а также реакцию преобразователь частоты при выходе за эти пределы предел может формировать сообщение подаваемое на дисплей предупреждение будет всегда создавать сообщение выводимое на дисплей или на шину fieldbus функция контроля может инициировать предупреждение или отключение вследствие чего преобразователь частоты остановится и выдаст аварийное сообщение 66
- Опция функция 66
- При изменениях в 4 13 верхн предел скор двигателя об мин значение в 4 53 предупреждение высокая скорость переустановится на ту же величину что и заданная в 4 13 верхн предел скор двигателя об мин 66
- Примечание 66
- 19 макс выходная частота 67
- 5 настраиваемые предупреждения 67
- 50 предупреждение низкий ток 67
- 51 предупреждение высокий ток 67
- 52 предупреждение низкая скорость 67
- 53 предупреждение высокая скорость 67
- 54 предупреждение низкое задание 67
- Диапазон функция 67
- На дисплее невидимы только при помощи служебной программы управления движением vlt mct 10 67
- Описание параметров руководство по программированию привода vlt 67
- Определите настраиваемые пределы для предупреждений по току скорости заданию и обратной связи 67
- Предупреждения отображаются на дисплее программируемом выходе или выводятся на шину последовательного канала 67
- При изменениях в 4 13 верхн предел скор двигателя об мин значение в 4 53 предупреждение высокая скорость переустановится на ту же величину что и заданная в 4 13 верхн предел скор двигателя об мин если требуется установить другое значение в 4 53 предупреждение высокая скорость изменение выполняется путем программирования 4 13 верхн предел скор двигателя об мин 67
- Примечание 67
- 55 предупреждение высокое задание 68
- 56 предупреждение низкий сигн ос 68
- 57 предупреждение высокий сигн ос 68
- 58 функция при обрыве фазы двигателя 68
- 6 исключ скорости 68
- 60 исключение скорости с об мин 68
- 61 исключение скорости с гц 68
- 62 исключение скорости до об мин 68
- 63 исключение скорости до гц 68
- В некоторых системах необходимо исключать некоторые выходные частоты или скорости ввиду возможного механического резонанса в системе можно исключать не более четырех диапазонов частоты или скорости 68
- Диапазон функция 68
- Описание параметров руководство по программированию привода vlt 68
- Опция функция 68
- Примечание 68
- Этот параметр не может быть изменен во время вращения двигателя 68
- Полуавтоматическая установка исключаемых скоростей 69
- 0 режим цифрового входа выхода 70
- 00 режим цифрового ввода вывода 70
- 01 клемма 27 режим 70
- 02 клемма 29 режим 70
- 1 цифровые входы 70
- Во время работы двигателя данный параметр изменять нельзя 70
- Главное меню цифровой вход выход группа 5 70
- Значение клемма 70
- Описание параметров руководство по программированию привода vlt 70
- Опция функция 70
- Параметры для конфигурирования входных функций для входных клемм цифровые входы используются для выбора различных функций преобразователь частоты для любого цифрового входа может быть задано выполнение одной из следующих функций 70
- Параметры для настройки входов и выходов с использованием npn и pnp 70
- Примечание 70
- Функция цифрового входа 70
- 1 цифровые входы продолжение 71
- Все клеммы 18 19 27 29 32 33 x30 2 x30 3 x30 4 x30 клеммы на mcb 101 71
- Для любого цифрового входа может быть задано выполнение следующих функций 71
- Если преобразователь частоты находится на пределе по крутящему моменту и получает команду останова он не может остановиться самостоятельно чтобы обеспечить останов преобразователь частоты сконфигурируйте цифровой выход на функцию пред по крут момен стоп 27 и соедините этот цифровой выход с цифровым входом который сконфигурирован для выполнения выбега 71
- Значение клемма 71
- Описание параметров руководство по программированию привода vlt 71
- Примечание 71
- Функции предназначенные только для одного цифрового входа указываются в соответствующем параметре 71
- Функция цифрового входа 71
- Если активна фиксация выхода преобразователь частоты не может быть остановлен низкоуровневым сигналом запуска 13 остановить преобразователь частоты можно с помощью клеммы запрограммированной для инверсного выбега 2 или инверсного выбега сброс 3 72
- Описание параметров руководство по программированию привода vlt 72
- Примечание 72
- Если не применяется сигнал разрешение работы но активированы команды запуск фиксация частоты или фиксация строка состояния на экране покажет запрос на запуск запрос на фиксацию частоты или запрос на фиксацию 73
- Описание параметров руководство по программированию привода vlt 73
- Примечание 73
- 10 клемма 18 цифровой вход 74
- 11 клемма 19 цифровой вход 74
- 12 клемма 27 цифровой вход 74
- 13 клемма 29 цифровой вход 74
- 14 клемма 32 цифровой вход 74
- 15 клемма 33 цифровой вход 74
- 16 клемма x30 2 цифровой вход 74
- Описание параметров руководство по программированию привода vlt 74
- Опция функция 74
- 17 клемма x30 3 цифровой вход 75
- 18 клемма x30 4 цифровой вход 75
- 19 terminal 37 safe stop 75
- Если подключена плата термистора ptc mcb 112 возможен выбор только вариантов 4 9 75
- Описание параметров руководство по программированию привода vlt 75
- Опция функция 75
- 3 цифровые выходы 76
- Если выбрана опция авт сброс предупреждение преобразователь частоты становится доступным для автоматического перезапуска 76
- Обзор функций аварийных сигналов и предупреждений 76
- Описание параметров руководство по программированию привода vlt 76
- Параметры для конфигурирования функций выхода для выходных клемм эти 2 полупроводниковых цифровых выхода являются общими для клемм 27 и 29 функция входа выхода для клеммы 27 устанавливается в 5 01 клемма 27 режим а для клеммы 29 в 5 02 клемма 29 режим эти параметры не могут быть изменены во время вращения двигателя 76
- При опасном нарушении работы сопутствующем безопасному останову выдается аварийный сигнал опасный отказ a72 76
- Примечание 76
- См таблица 4 в 4 устранение неисправностей 76
- Описание параметров руководство по программированию привода vlt 77
- Описание параметров руководство по программированию привода vlt 78
- Описание параметров руководство по программированию привода vlt 79
- Приведенные ниже варианты настроек относятся к каскад контроллеру более подробное описание схем соединений и настроек параметра см в группе параметров 25 79
- 30 клемма 27 цифровой выход 80
- 31 клемма 29 цифровой выход 80
- 32 клемма х30 6 цифр выход mcb 101 80
- 33 клемма х30 7 цифр выход mcb 101 80
- 4 реле 80
- 40 реле функций 80
- Описание параметров руководство по программированию привода vlt 80
- Опция функция 80
- Параметры для конфигурирования временных и выходных функций реле 80

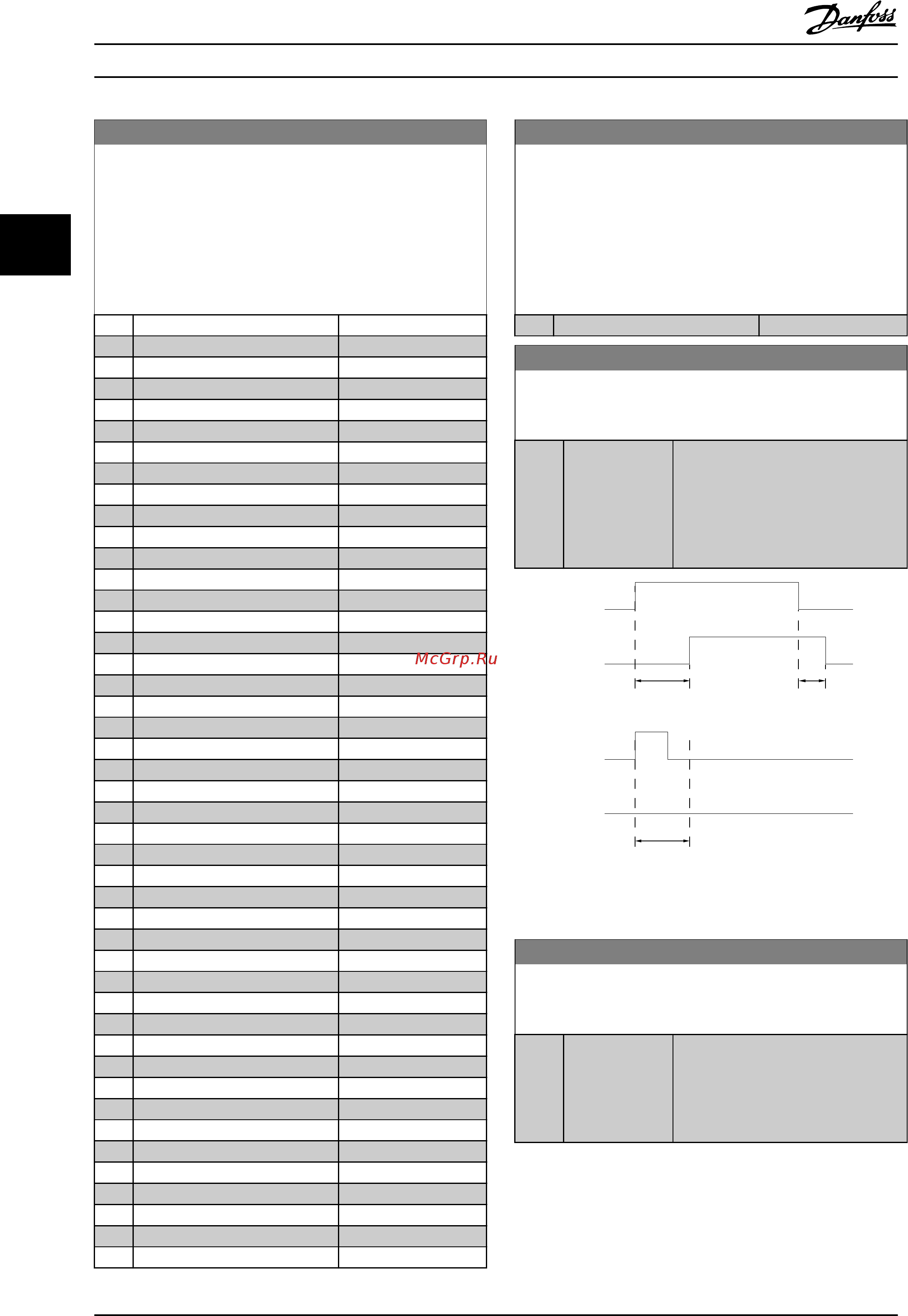

- 40 реле функций 81
- 41 задержка включения реле 81
- 42 задержка выключения реле 81
- Диапазон функция 81
- Описание параметров руководство по программированию привода vlt 81
- Опция функция 81
- 5 импульсный вход 82
- 50 клемма 29 мин частота 82
- 51 клемма 29 макс частота 82
- 52 клемма 29 мин задание обр связь 82
- 53 клемма 29 макс задание обр связь 82
- 54 пост времени имп фильтра 29 82
- 55 клемма 33 мин частота 82
- Диапазон функция 82
- Если состояние выбранного события изменяется до истечения задержки включения или выключения то это не влияет на состояние выхода реле 82
- Описание параметров руководство по программированию привода vlt 82
- Параметры импульсного входа используются с целью определения соответствующего окна для зоны импульсного задания путем конфигурирования настроек масштаба и фильтров для импульсных входов в качестве входов задания частоты могут действовать входные клеммы 29 или 33 установите для клеммы 29 5 13 клемма 29 цифровой вход или 33 5 15 клемма 33 цифровой вход значение импульсный вход 32 если в качестве входа используется клемма 29 установите 5 02 клемма 29 режим на вход 0 82
- 56 клемма 33 макс частота 83
- 57 клемма 33 мин задание обр связь 83
- 58 клемма 33 макс задание обр связь 83
- 59 пост времени импульсн фильтра 33 83
- 6 импульсные выходы 83
- 60 клемма 27 переменная импульс выхода 83
- Варианты считывания выходных переменных 83
- Выберите рабочую переменную предназначенную для вывода показаний клеммы 27 этот параметр не может быть изменен во время вращения двигателя те же значения и функции как для группы параметров 5 6 83
- Вых частота 83
- Диапазон функция 83
- Задание 83
- Крутящий момент 83
- Макс вых частота 83
- Момент отн номинальн 83
- Момент отн предельн 83
- Мощность 83
- Не используется 83
- Обратная связь 83
- Описание параметров руководство по программированию привода vlt 83
- Опция функция 83
- Параметры для конфигурирования масштаба и выходных функций импульсных выходов импульсные выходы предназначаются для клеммы 27 или 29 выберите в качестве выходной клемму 27 в 5 01 клемма 27 режим и клемму 29 в 5 02 клемма 29 режим 83
- Примечание 83
- Расшир замкнутый контур 83
- Скорость 83
- Ток двигателя 83
- У по шине 83
- У по шине тайм аут 83
- Этот параметр не может быть изменен во время вращения двигателя 83
- 60 клемма 27 переменная импульс выхода 84
- 62 макс частота имп выхода 27 84
- 63 клемма 29 переменная импульс выхода 84
- 65 макс частота имп выхода 29 84
- 66 terminal x30 6 pulse output variable 84
- 68 pulse output max freq x30 6 84
- Диапазон функция 84
- Описание параметров руководство по программированию привода vlt 84
- Опция функция 84
- 9 управление по шине 85
- 90 управление цифр и релейн шинами 85
- 93 имп вых 27 управление шиной 85
- 94 имп выход 27 предуст тайм аута 85
- 95 имп вых 29 управление шиной 85
- 96 имп выход 29 предуст тайм аута 85
- 97 имп вых x30 6 управление шиной 85
- 98 имп выход x30 6 предуст тайм аута 85
- Диапазон функция 85
- Описание параметров руководство по программированию привода vlt 85
- Эта группа параметров предназначена для выбора цифровых и релейных выходов через настройку периферийной шины 85
- 0 реж аналог вх вых 86
- 00 время тайм аута нуля 86
- 01 функция при тайм ауте нуля 86
- Главное меню аналоговый вход выход группа 6 86
- Группа параметров для настройки конфигурации аналоговых входов выходов преобразователь частоты имеет два аналоговых входа клеммы 53 и 54 аналоговые входы можно свободно конфигурировать в качестве входа либо по напряжению 0 10 в либо по току 0 4 20 ма 86
- Диапазон функция 86
- Описание параметров руководство по программированию привода vlt 86
- Опция функция 86
- Примечание 86
- Терморезисторы могут подключаться или к аналоговому или к цифровому входу 86
- 02 функция при тайм ауте нуля в пожарном режиме 87
- 1 аналоговый вход 1 87
- 10 клемма 53 низкое напряжение 87
- 11 клемма 53 высокое напряжение 87
- 12 клемма 53 малый ток 87
- 13 клемма 53 большой ток 87
- 14 клемма 53 низкое зад обр связь 87
- 15 клемма 53 высокое зад обр связь 87
- 16 клемма 53 постоянн времени фильтра 87
- Диапазон функция 87
- Описание параметров руководство по программированию привода vlt 87
- Опция функция 87
- Параметры для конфигурирования масштаба и пределов аналогового входа 1 клемма 53 87
- Примечание 87
- Этот параметр не может быть изменен во время вращения двигателя 87
- 17 клемма 53 активный ноль 88
- 2 аналоговый вход 2 88
- 20 клемма 54 низкое напряжение 88
- 21 клемма 54 высокое напряжение 88
- 22 клемма 54 малый ток 88
- 23 клемма 54 большой ток 88
- 24 клемма 54 низкое зад обр связь 88
- 25 клемма 54 высокое зад обр связь 88
- 26 клемма 54 пост времени фильтра 88
- Диапазон функция 88
- Описание параметров руководство по программированию привода vlt 88
- Опция функция 88
- Параметры для конфигурирования масштаба и пределов аналогового входа 2 клемма 54 88
- Примечание 88
- Этот параметр не может быть изменен во время вращения двигателя 88
- 27 клемма 54 активный ноль 89
- 3 аналоговый вход 3 mcb 101 89
- 30 клемма x30 11 мин знач напряжения 89
- 31 клемма x30 11 макс знач напряжения 89
- 34 клемма x30 11 мин знач задан ос 89
- 35 клемма x30 11 макс знач задан ос 89
- 36 клемма x30 11 пост времени фильтра 89
- 37 клемма x30 11 активный ноль 89
- 4 аналоговый вход 4 mcb 101 89
- 40 клемма x30 12 мин знач напряжения 89
- 41 клемма x30 12 макс знач напряжения 89
- Во время работы двигателя данный параметр изменять нельзя 89
- Группа параметров для настройки масштаба и пределов аналогового входа 3 х30 11 в дополнительном модуле mcb 101 89
- Группа параметров для настройки масштаба и пределов аналогового входа 4 х30 12 в дополнительном модуле mcb 101 89
- Диапазон функция 89
- Описание параметров руководство по программированию привода vlt 89
- Опция функция 89
- Примечание 89
- 44 клемма x30 12 мин знач задан ос 90
- 45 клемма x30 12 макс знач задан ос 90
- 46 клемма x30 12 пост времени фильтра 90
- 47 клемма x30 12 активный ноль 90
- 5 аналоговый выход 1 90
- 50 клемма 42 выход 90
- Во время работы двигателя данный параметр изменять нельзя 90
- Диапазон функция 90
- Описание параметров руководство по программированию привода vlt 90
- Опция функция 90
- Параметры для конфигурирования масштаба и пределов аналогового выхода 1 например клеммы 42 аналоговые выходы являются токовыми выходами 0 4 20 ма общая клемма клемма 39 является единой клеммой и имеет одинаковый электрический потенциал для подключения как аналоговой так и цифровой общей точки разрешение аналогового выхода составляет 12 бит 90
- Примечание 90
- 50 клемма 42 выход 91
- 51 клемма 42 мин выход 91
- 52 клемма 42 макс выход 91
- Диапазон функция 91
- Значения для ввода минимального задания приведены в пар разомкнутый контур 3 02 мин задание и замкнутый контур 20 13 минимальное задание ос значения для ввода максимального задания приведены в пар 3 03 макс задание и 20 14 максимальное задание ос 91
- Описание параметров руководство по программированию привода vlt 91
- Опция функция 91
- Пример 1 значение переменной выходная частота диапазон 0 100 гц диапазон требуемый для выхода 0 50 гц выходной сигнал 0 или 4 мa требуется при 0 гц 0 диапазона установите 6 51 клемма 42 мин выход на 0 выходной сигнал 20 мa требуется при 50 гц 50 диапазона установите 6 52 клемма 42 макс выход на 50 91
- Примечание 91
- 6 аналоговый выход 2 mcb 101 92
- 62 клемма x30 8 макс масштаб 93
- 63 клемма x30 8 знач на выходе при управ по шине 93
- 64 клемма x30 8 знач на выходе при тайм ауте 93
- Диапазон функция 93
- Описание параметров руководство по программированию привода vlt 93
- 0 общие настройки 94
- 01 место управления 94
- 02 источник управления 94
- 03 время таймаута управления 94
- 04 функция таймаута управления 94
- Главное меню связь и дополнительные устройства группа 8 94
- Диапазон функция 94
- Описание параметров руководство по программированию привода vlt 94
- Опция функция 94
- Примечание 94
- Этот параметр не может быть изменен во время вращения двигателя 94
- 04 функция таймаута управления 95
- 05 функция окончания таймаута 95
- 06 сброс таймаута управления 95
- 07 запуск диагностики 95
- 1 параметры настр команд сл 95
- 10 профиль управления 95
- 13 конфигурир слово состояния stw 95
- Описание параметров руководство по программированию привода vlt 95
- Опция функция 95
- 13 конфигурир слово состояния stw 96
- Описание параметров руководство по программированию привода vlt 96
- Опция функция 96
- 13 конфигурир слово состояния stw 97
- 3 fc установка параметров порта 97
- 30 протокол 97
- Описание параметров руководство по программированию привода vlt 97
- Опция функция 97
- 31 адрес 98
- 32 скорость передачи данных 98
- 33 биты контроля четности стоповые биты 98
- 34 estimated cycle time 98
- 35 мин задержка реакции 98
- 36 макс задержка реакции 98
- 37 макс задерж между символ 98
- 4 выбор телеграммы 98
- 40 выбор телеграммы 98
- Более подробные сведения можно найти в руководстве metasys mg 1 gx yy 98
- Диапазон функция 98
- Значение по умолчанию относится к протоколу пч 98
- Описание параметров руководство по программированию привода vlt 98
- Опция функция 98
- Примечание 98
- 42 pcd write configuration 99
- 43 pcd read configuration 99
- 5 цифровое управление шина 99
- 50 выбор выбега 99
- 52 выбор торможения пост током 99
- 53 выбор пуска 99
- 54 выбор реверса 99
- Диапазон функция 99
- Если 1 10 конструкция двигателя установлен на значение 1 неявнополюс с пост магн то возможет только выбор 0 цифровой вход 99
- Описание параметров руководство по программированию привода vlt 99
- Опция функция 99
- Параметры активны только в случае когда для 8 01 место управления установлено значение 0 цифровое управление и командное слово 99
- Параметры для конфигурирования командного слова цифрового управления слияния шины 99
- Примечание 99
- 54 выбор реверса 100
- 55 выбор набора 100
- 56 выбор предустановленного задания 100
- 7 bacnet 100
- 70 вариант уст bacnet 100
- 72 макс вед устр в ms tp 100
- 73 макс инф фрейм ms tp 100
- 74 обслуж i am 100
- 75 пароль инициализации 100
- Данный параметр действует если для 8 30 протокол задано значение 9 дополнительное устройство пч 100
- Диапазон функция 100
- Описание параметров руководство по программированию привода vlt 100
- Опция функция 100
- Примечание 100
- Этот параметр активен только в случае когда 8 01 место управления имеет значение 0 цифровое управление и командное слово 100
- 8 пч диагностика порта 101
- 80 счетчик сообщений при управ по шине 101
- 81 счетчик ошибок при управ по шине 101
- 82 пол сообщ от подчин 101
- 83 подсчет ошибок подчиненного устройства 101
- 84 отправ сообщ подчин 101
- 85 ошибки тайм аута подч 101
- 9 фикс частота 101
- 90 фикс скор 1 уст по шине 101
- 91 фикс скор 2 уст по шине 101
- 94 обр связь по шине 1 101
- 95 обр связь по шине 2 101
- 96 обр связь по шине 3 101
- Диапазон функция 101
- Описание параметров руководство по программированию привода vlt 101
- Примечание 101
- Эти параметры используются для контроля связи по шине через порт пч 101
- Этот параметр активен только в случае когда для параметра 8 30 протокол выбрано значение 9 доп устройство пч 101
- 15 конфигурирование записи pcd 102
- 16 конфигурирование чтения pcd 102
- Главное меню шина profibus группа 9 102
- Описание параметров руководство по программированию привода vlt 102
- Опция функция 102
- 16 конфигурирование чтения pcd 103
- 18 адрес узла 103
- 22 выбор телеграммы 103
- Диапазон функция 103
- Описание параметров руководство по программированию привода vlt 103
- Опция функция 103
- 23 параметры сигналов 104
- Описание параметров руководство по программированию привода vlt 104
- Опция функция 104
- 23 параметры сигналов 105
- 27 редактирование параметра 105
- 28 управление процессом 105
- 53 слово предупреждения profibus 105
- Диапазон функция 105
- Описание параметров руководство по программированию привода vlt 105
- Опция функция 105
- Только чтение 105
- 63 фактическая скорость передачи 106
- 65 номер профиля 106
- 70 программирование набора 106
- 71 сохранение значений данных 106
- 72 сброс привода 106
- 80 заданные параметры 1 106
- Диапазон функция 106
- Описание параметров руководство по программированию привода vlt 106
- Опция функция 106
- Примечание 106
- Этот параметр не отображается на lcp 106
- Этот параметр является одним и тем же и для lcp и для шин fieldbus см также 0 11 программирование набора 106
- 81 заданные параметры 2 107
- 82 заданные параметры 3 107
- 83 заданные параметры 4 107
- 90 измененные параметры 1 107
- 91 измененные параметры 2 107
- 92 измененные параметры 3 107
- 94 измененные параметры 5 107
- Диапазон функция 107
- Описание параметров руководство по программированию привода vlt 107
- 0 общие настройки 108
- 00 протокол can 108
- 01 выбор скорости передачи 108
- 02 mac id 108
- 05 показание счетчика ошибок передачи 108
- 06 показание счетчика ошибок приема 108
- 07 показание счетчика отключения шины 108
- 1 devicenet 108
- 10 выбор типа технологических данных 108
- 11 запись конфигур технологич данных 108
- Devicenet и can fieldbus 108
- Варианты параметров зависят от установленной дополнительной платы 108
- Главное меню can fieldbus группа 10 108
- Диапазон функция 108
- Описание параметров руководство по программированию привода vlt 108
- Опция функция 108
- Примечание 108
- 11 запись конфигур технологич данных 109
- 12 чтение конфигурац технологич данных 109
- Описание параметров руководство по программированию привода vlt 109
- Опция функция 109
- 12 чтение конфигурац технологич данных 110
- 13 параметр предупреждения 110
- 14 задание по сети 110
- 15 управление по сети 110
- 2 cos фильтры 110
- 20 cos фильтр 1 110
- Диапазон функция 110
- Описание параметров руководство по программированию привода vlt 110
- Опция функция 110
- 21 cos фильтр 2 111
- 22 cos фильтр 3 111
- 23 cos фильтр 4 111
- 3 доступ к парам 111
- 31 сохранение значений данных 111
- 33 сохранять всегда 111
- Группа параметров обеспечивающая доступ к индексируемым параметрам и определяющая программирование набора параметров 111
- Диапазон функция 111
- Описание параметров руководство по программированию привода vlt 111
- Опция функция 111
- 00 идентификатор neuron 112
- 10 профиль привода 112
- 15 слово предупреждения lon 112
- 17 модификация xif 112
- 18 модификация lonworks 112
- 21 сохранение значений данных 112
- Главное меню lonworks группа 11 112
- Группа параметров содержащая все параметры относящиеся к локальной сети lonworks параметры относящиеся к идентификатору lonworks 112
- Диапазон функция 112
- Описание параметров руководство по программированию привода vlt 112
- Опция функция 112
- 0 настройки slc 113
- Главное меню интеллектуальная логика группа 13 113
- Прог функци прог функций 113
- 01 событие запуска 114
- Описание параметров руководство по программированию привода vlt 114
- Опция функция 114
- 01 событие запуска 115
- 02 событие останова 115
- Описание параметров руководство по программированию привода vlt 115
- Опция функция 115
- 02 событие останова 116
- Описание параметров руководство по программированию привода vlt 116
- Опция функция 116
- 02 событие останова 117
- 03 сброс slc 117
- 1 компараторы 117
- 10 операнд сравнения 117
- Компараторы используются для сравнения непрерывных переменных выходной частоты выходного тока аналогового входного сигнала и т д с фиксированными предустановленными величинами 117
- Кроме того имеются цифровые величины сравниваемые с фиксированными значениями времени см объяснение в 13 10 операнд сравнения компараторы выполняют сравнение один раз в каждом интервале контроля результат сравнения true или false используется непосредственно все параметры в данной группе являются параметрами типа массива с индексами от 0 до 5 выберите индекс 0 для программирования компаратора 0 индекс 1 для программирования компаратора 1 и т д 117
- Описание параметров руководство по программированию привода vlt 117
- Опция функция 117
- 10 операнд сравнения 118
- 11 оператор сравнения 118
- 12 результат сравнения 118
- 2 таймеры 118
- Выходные сигналы таймеров true истина или false ложь используются непосредственно для определения события см 13 51 событие контроллера sl или в качестве булевых переменных в логическом соотношении см 13 40 булева переменная логич соотношения1 13 42 булева переменная логич соотношения2 или 13 44 булева переменная логич соотношения3 выход таймера всегда имеет значение ложь при его запуске некоторым действием например запуск таймера 1 29 и до тех пор пока не истечет выдержка времени таймера заданная в этом параметре после этого его сигнал принимает значение true 118
- Диапазон функция 118
- Описание параметров руководство по программированию привода vlt 118
- Опция функция 118
- 20 таймер контроллера sl 119
- 4 правила логики 119
- 40 булева переменная логич соотношения1 119
- Все параметры в данной группе являются параметрами типа массива с индексами от 0 до 2 выберите индекс 0 для программирования таймера 0 индекс 1 для программирования таймера 1 и т д 119
- Диапазон функция 119
- Описание параметров руководство по программированию привода vlt 119
- Опция функция 119
- Приоритет вычислений в первую очередь обрабатываются результаты из 13 40 булева переменная логич соотношения1 13 41 оператор логического соотношения 1 и 13 42 булева переменная логич соотношения2 результат вычисления true false комбинируется со значениями параметров 13 43 оператор логического соотношения 2 и 13 44 булева переменная логич соотношения3 и в соответствии с логическим соотношением получается конечный результат true false 119
- С помощью логических операторов и или не можно объединять до трех булевых переменных true false от таймеров цифровых входов битов состояния и событий выберите булевые входы для расчета в 13 40 булева переменная логич соотношения1 13 42 булева переменная логич соотношения2 и 13 44 булева переменная логич соотношения3 задайте используемые операторы для логического комбинирования выбранных входов в 13 41 оператор логического соотношения 1 и 13 43 оператор логического соотношения 2 119
- 40 булева переменная логич соотношения1 120
- Описание параметров руководство по программированию привода vlt 120
- Опция функция 120
- 40 булева переменная логич соотношения1 121
- 41 оператор логического соотношения 1 121
- 42 булева переменная логич соотношения2 121
- Описание параметров руководство по программированию привода vlt 121
- Опция функция 121
- 42 булева переменная логич соотношения2 122
- 43 оператор логического соотношения 2 122
- 44 булева переменная логич соотношения3 122
- Описание параметров руководство по программированию привода vlt 122
- Опция функция 122
- 44 булева переменная логич соотношения3 123
- 5 состояния 123
- 51 событие контроллера sl 123
- Описание параметров руководство по программированию привода vlt 123
- Опция функция 123
- 51 событие контроллера sl 124
- 52 действие контроллера sl 124
- Описание параметров руководство по программированию привода vlt 124
- Опция функция 124
- 52 действие контроллера sl 125
- Описание параметров руководство по программированию привода vlt 125
- Опция функция 125
- 0 переключение инвертора 126
- 00 модель коммутации 126
- 01 частота коммутации 126
- 03 сверхмодуляция 126
- 04 случайная частота шим 126
- Выходная частота преобразователя частоты никогда не должна превышать 1 10 частоты коммутации при вращении двигателя регулируйте частоту коммутации в 14 01 частота коммутации пока не достигнете минимально возможного шума двигателя см также 14 00 модель коммутации и раздел снижение номинальных параметров 126
- Главное меню специальные функции группа 14 126
- Описание параметров руководство по программированию привода vlt 126
- Опция функция 126
- Примечание 126
- Сверхмодуляция может привести к вибрации способной разрушить механизм при работе на участках ослабления поля от 47 гц 126
- 1 вкл выкл сети 127
- 10 отказ питания 127
- 11 напряж сети при отказе питания 127
- Диапазон функция 127
- Описание параметров руководство по программированию привода vlt 127
- Опция функция 127
- Параметры для конфигурирования контроля и управления в случае отказа питающей сети 127
- 12 функция при асимметрии сети 128
- 20 режим сброса 128
- 21 время автом перезапуска 128
- 22 режим работы 128
- Диапазон функция 128
- Значение установленное в 14 20 режим сброса игнорируется если активизирован пожарный режим см группу параметров 24 0 пожарный режим 128
- Описание параметров руководство по программированию привода vlt 128
- Опция функция 128
- Параметры для конфигурирования автоматического сброса специальных операций в случае аварийного отключения и самотестирования или инициализации платы управления 128
- Примечание 128
- Функция автоматического сброса также будет активна для сброса функции безопасного останова 128
- 22 режим работы 129
- 23 устан кода типа 129
- 25 задержка отключ при пред моменте 129
- Диапазон функция 129
- Описание параметров руководство по программированию привода vlt 129
- Опция функция 129
- 3 регул пределов тока 130
- 4 оптимизация энергопотребления 130
- Примечание 130
- 5 окружающая среда 131
- 50 фильтр вч помех 131
- Примечание 131
- 52 упр вентилят 132
- 53 контроль вентил 132
- 55 выход фильтр 132
- 59 факт кол во инверт блоков 132
- 6 автоматич снижение номинальных параметров 132
- 60 функция при превышении температуры 132
- В некоторых насосных системах типоразмер преобразователь частоты не был выбран надлежащим образом чтобы выдавать ток необходимый во всех точках рабочей характеристики насоса расход напор в этих точках характеристики насосу требуется ток превышающий номинальный ток преобразователя частоты преобразователь частоты может в течение 60 с выдавать ток составляющий 110 номинального если по истечении этого времени перегрузка продолжается преобразователь частоты обычно отключается что приводит к останову насоса выбегом и выдается аварийный сигнал 132
- Диапазон функция 132
- Не производить отключение при перегрузке инвертора 132
- Описание параметров руководство по программированию привода vlt 132
- Опция функция 132
- При невозможности постоянной работы насоса с требуемой производительностью предпочтительной может оказаться его работа на пониженной скорости в течение некоторого времени 132
- Эта группа содержит параметры для снижения рабочих характеристик преобразователь частоты в случае перегрева 132
- 0 рабочие данные 134
- 00 время работы в часах 134
- 01 наработка в часах 134
- 02 счетчик квтч 134
- 03 кол во включений питания 134
- 04 кол во перегревов 134
- 05 кол во перенапряжений 134
- 06 сброс счетчика квтч 134
- 07 сброс счетчика наработки 134
- 08 количество пусков 134
- 1 настр рег данных 134
- 10 источник регистрации 134
- Главное меню сведения о приводе группа 15 134
- Группа параметров содержащих информацию о преобразователе частоты в частности рабочие характеристики конфигурацию аппаратных средств и версии программного обеспечения 134
- Диапазон функция 134
- Описание параметров руководство по программированию привода vlt 134
- Опция функция 134
- Примечание 134
- Сброс выполняется нажатием кнопки ok 134
- Функция регистрации данных позволяет непрерывно регистрировать данные поступающие от нескольких источников до четырех 15 10 источник регистрации с индивидуальными частотами 15 11 интервал регистрации для того чтобы запускать и останавливать регистрацию событий при определенных условиях используются триггер событий 15 12 событие срабатывания и окно 15 14 кол во событий перед срабатыванием 134
- Этот параметр будет сброшен при сбросе 15 07 сброс счетчика наработки 134
- 10 источник регистрации 135
- 11 интервал регистрации 135
- 12 событие срабатывания 135
- Диапазон функция 135
- Описание параметров руководство по программированию привода vlt 135
- Опция функция 135
- 12 событие срабатывания 136
- 13 режим регистрации 136
- 14 кол во событий перед срабатыванием 136
- 2 журнал регистр 136
- 20 журнал регистрации событие 136
- 21 журнал регистрации значение 136
- Диапазон функция 136
- Командное слово 136
- Описание параметров руководство по программированию привода vlt 136
- Опция функция 136
- Расширенное слово состояния 136
- С помощью параметров массива в этой группе параметров можно просматривать до 50 зарегистрированных элементов данных для всех параметров этой группы элемент 0 является самым недавним по времени а элемент 49 содержит самую старую информацию данные регистрируются при наступлении каждого события не путать с событиями slc в данном контексте события определяются как изменения в одной из следующих областей 136
- Сигнала журнал сохраняется и значения можно просмотреть на дисплее эта функция полезна например при проведении операций обслуживания после аварийного отключения просмотрите журнал регистрации событий содержащийся в этом параметре через последовательный порт связи или на дисплее 136
- Слово аварийной сигнализации 136
- Слово предупреждения 136
- Слово состояния 136
- События регистрируются с указанием значения и отметки времени в миллисекундах интервал времени между двумя событиями зависит от того как часто происходят события не более одного раза за каждый период сканирования данные регистрируются непрерывно но если происходит выдача аварийного 136
- Цифровой вход 136
- Цифровые выходы в этой версии программного обеспечения не контролируются 136
- 22 журнал регистрации время 137
- 23 журнал регистрации дата и время 137
- 3 жур авар 137
- 30 жур авар код ошибки 137
- 31 жур авар знач 137
- 32 жур авар время 137
- 33 жур авар дата и время 137
- 4 идентиф привода 137
- 40 тип пч 137
- 41 силовая часть 137
- 42 напряжение 137
- 43 версия по 137
- 44 начальное обозначение 137
- 45 текущее обозначение 137
- Диапазон функция 137
- Описание параметров руководство по программированию привода vlt 137
- Параметры содержащие информацию только для чтения о конфигурации аппаратных и программных средств преобразователь частоты 137
- Параметры этой группы являются параметрами массива где могут просматриваться до 10 журналов регистрации отказов элемент 0 является самым близким по времени а элемент 9 содержит самую старую информацию для всех зарегистрированных данных можно просмотреть коды ошибок значения и отметки времени 137
- 46 номер для заказа преобразов частоты 138
- 47 для заказа силовой платы 138
- 48 идент номер lcp 138
- 49 версии по платы управления 138
- 50 версии по силовой платы 138
- 51 заводск номер преобразов частоты 138
- 53 серийный силовой платы 138
- 59 имя файла csiv 138
- 6 идентификация опций 138
- 60 доп устройство установлено 138
- 61 версия прогр обеспеч доп устр 138
- 62 номер для заказа доп устройства 138
- 63 серийный номер доп устройства 138
- 70 доп устройство в гнезде а 138
- 71 версия по доп устройства a 138
- 72 доп устройство в гнезде b 138
- 73 версия по доп устройства b 138
- 74 доп устройство в гнезде c0 138
- Диапазон функция 138
- Описание параметров руководство по программированию привода vlt 138
- Эта группа параметров допускающая только считывание содержит информацию о конфигурации аппаратных и программных средств дополнительных устройств опций которые вставлены в гнезда a b c0 и c1 138
- 75 версия по доп устройства с0 139
- 76 доп устройство в гнезде c1 139
- 77 версия по доп устройства с1 139
- 92 заданные параметры 139
- 93 измененные параметры 139
- 98 идентиф привода 139
- 99 метаданные параметра 139
- Диапазон функция 139
- Описание параметров руководство по программированию привода vlt 139
- 00 командное слово 140
- 01 задание ед измер 140
- 02 задание 140
- 03 слово состояния 140
- 05 основное фактич значение 140
- 09 показ по выб польз 140
- 1 состоян двигателя 140
- 10 мощность квт 140
- 11 мощность л с 140
- 12 напряжение двигателя 140
- 13 частота 140
- Главное меню вывод данных группа 16 140
- Диапазон функция 140
- Описание параметров руководство по программированию привода vlt 140
- 14 ток двигателя 141
- 15 частота 141
- 16 крутящий момент нм 141
- 17 скорость об мин 141
- 18 тепловая нагрузка двигателя 141
- 22 крутящий момент 141
- 26 фильтр мощн квт 141
- 27 фильтр мощн л с 141
- 3 состояние привода 141
- 30 напряжение цепи пост тока 141
- 32 энергия торможения с 141
- Диапазон функция 141
- Описание параметров руководство по программированию привода vlt 141
- 33 энергия торможения 2 мин 142
- 34 темп радиатора 142
- 35 тепловая нагрузка инвертора 142
- 36 номинальный ток инвертора 142
- 37 макс ток инвертора 142
- 38 состояние sl контроллера 142
- 39 температура платы управления 142
- 40 буфер регистрации заполнен 142
- 43 сост е врем событий 142
- 49 источник сбоя тока 142
- 5 задание и обр связь 142
- 50 внешнее задание 142
- Диапазон функция 142
- Описание параметров руководство по программированию привода vlt 142
- Опция функция 142
- После аварийного сигнала короткого замыкания imax2 или сигнала перегрузки тока imax1 или фазовый дисбаланс появится номер силовой платы в которой следует искать неисправность у нее только один номер поэтому высветится более сильный номер силовой платы сперва главный эта величина останется от включения до выключения питания но при появлении нового аварийного сигнала ее заменит новый номер силовой платы даже если он будет ниже по значению эту величину можно удалить только при чистке журнала аварийных сигналов например одновременное нажатие трех кнопок удалит все выведенные данные 142
- 52 обратная связь ед изм 143
- 53 задание от цифрового потенциометра 143
- 54 сигнал ос 1 ед изм 143
- 55 сигнал ос 2 ед изм 143
- 56 сигнал ос 3 ед изм 143
- 58 выход пид 143
- Диапазон функция 143
- Описание параметров руководство по программированию привода vlt 143
- 6 входы и выходы 144
- 60 цифровой вход 144
- 61 клемма 53 настройка переключателя 144
- 62 аналоговый вход 53 144
- 63 клемма 54 настройка переключателя 144
- 64 аналоговый вход 54 144
- 65 аналоговый выход 42 ма 144
- 66 цифровой выход двоичный 144
- 67 имп вход 29 гц 144
- 68 имп вход 33 гц 144
- 69 импульсный выход 27 гц 144
- Диапазон функция 144
- Описание параметров руководство по программированию привода vlt 144
- Опция функция 144
- 70 импульсный выход 29 гц 145
- 71 релейный выход двоичный 145
- 72 счетчик a 145
- 73 счетчик b 145
- 75 аналоговый вход x30 11 145
- 76 аналоговый вход x30 12 145
- 77 аналоговый выход x30 8 ма 145
- 8 fieldbus и порт fc 145
- 80 fieldbus ком слово 1 145
- 82 fieldbus задание 1 145
- 84 слово сост вар связи 145
- 85 порт пч ком слово 1 145
- 86 порт пч задание 1 145
- Диапазон функция 145
- Описание параметров руководство по программированию привода vlt 145
- Параметры характеризующие состояние заданий и командных слов шины 145
- 9 показания диагностики 146
- 90 слово аварийной сигнализации 146
- 91 слово аварийной сигнализации 2 146
- 92 слово предупреждения 146
- 93 слово предупреждения 2 146
- 94 расшир слово состояния 146
- 95 расшир сообщение о соостоянии 2 146
- 96 сообщение техобслуживания 146
- Диапазон функция 146
- Описание параметров руководство по программированию привода vlt 146
- 96 сообщение техобслуживания 147
- Диапазон функция 147
- Описание параметров руководство по программированию привода vlt 147
- 0 журнал учета тех обслуживания 148
- 1 журнал пожарного режима 148
- Главное меню показания 2 группа 18 148
- Примечание 148
- 10 журнал пожарного режима событие 149
- 11 журнал пожарного режима время 149
- 12 журнал пожарного режима дата и время 149
- 3 аналоговое устройство входа выхода 149
- 30 аналоговый вход x42 1 149
- 31 аналоговый вход x42 3 149
- 32 аналоговый вход x42 5 149
- 33 аналог вых x42 7 в 149
- 34 аналог вых x42 9 в 149
- 35 аналог вых x42 11 в 149
- Диапазон функция 149
- Описание параметров руководство по программированию привода vlt 149
- Параметры характеризующие состояние цифровых и аналоговых портов входа выхода 149
- 5 задание и обр связь 150
- Примечание 150
- 0 обратная связь 151
- 00 источник ос 1 151
- Главное меню замкнутый контур пч группа 20 151
- Описание параметров руководство по программированию привода vlt 151
- Опция функция 151
- Эта группа параметров используется для конфигурирования пид регулятора с замкнутым контуром регулирования выходной частоты преобразователя 151
- Эта группа параметров используется для конфигурирования сигнала обратной связи для пид регулятора с замкнутым контуром регулирования в преобразователе частоты независимо от того находится ли преобразователь частоты в режиме замкнутого или разомкнутого контура регулирования сигналы обратной связи могут быть также выведены на дисплей преобразователя использованы для регулирования аналогового выходного сигнала преобразователя частоты и преданы в соответствии с различными протоколами последовательной связи 151
- 00 источник ос 1 152
- 01 преобразование сигнала ос 1 152
- 02 ед изм источника сигнала ос 1 152
- Если обратная связь не используется ее источник должен быть установлен на не используется 0 20 20 функция обратной связи определяет каким образом пид регулятор будет использовать три возможных сигнала обратной связи 152
- Описание параметров руководство по программированию привода vlt 152
- Опция функция 152
- Примечание 152
- 02 ед изм источника сигнала ос 1 153
- 03 источник ос 2 153
- 04 преобразование сигнала ос 2 153
- 05 ед изм источника сигнала ос 2 153
- 06 источник ос 3 153
- 07 преобразование сигнала ос 3 153
- Описание параметров руководство по программированию привода vlt 153
- Опция функция 153
- Примечание 153
- Этот параметр предусматривается только при использовании преобразования сигнала обратной связи давление в температуру при выборе линейная 0 в 20 01 преобразование сигнала ос 1 тогда установка любого выбора в 20 02 ед изм источника сигнала ос 1 не имеет значения поскольку преобразование будет происходить взаимно однозначно 153
- 08 ед изм источника сигнала ос 3 154
- 12 ед изм задания сигн ос 154
- 13 минимальное задание ос 154
- 14 максимальное задание ос 154
- 2 обратная связь и уставка 154
- 20 функция обратной связи 154
- Все неиспользуемые источники обратной связи должны быть установлены на значения не используется в 20 00 источник ос 1 20 03 источник ос 2 или 20 06 источник ос 3 154
- Диапазон функция 154
- Динамика пид регулятора будет зависеть от значения установленного в этом параметре см также 20 93 пропорциональный коээффициент пид регулятора пар 20 13 минимальное задание ос и пар 20 14 максимальное задание ос также определяют диапазон обратной связи при использовании обратной вязи для показания дисплея с 1 00 режим конфигурирования установленного для разомкнутого контура 0 такие же условия как выше 154
- Описание параметров руководство по программированию привода vlt 154
- Опция функция 154
- При работе с 1 00 режим конфигурирования установленным для разомкнутого контура 0 3 02 мин задание должно использоваться 154
- При работе с 1 00 режим конфигурирования установленным для разомкнутого контура 0 должно использоваться 3 03 макс задание 154
- Примечание 154
- Эта группа параметров определяет каким образом преобразователь частоты будет использовать три возможных сигнала обратной связи для регулирования выходной частоты преобразователя эта группа параметров используется также для сохранения трех внутренних уставок задания 154
- Примечание 155
- Примечание 156
- Примечание 157
- 22 уставка 2 158
- 23 уставка 3 158
- 3 доп преобраз сигнала обр связи 158
- 30 хладагент 158
- 31 заданный пользователем хладагент a1 158
- 32 заданный пользователем хладагент а2 158
- 33 заданный пользователем хладагент а3 158
- В системах управления компрессорами устройств кондиционирования воздуха часто полезным оказывается регулирование основанное на значении температуры хладагента однако обычно более удобным является непосредственное измерение давления эта группа параметров позволяет пид регулятору преобразователя частоты преобразовывать результат измерения давления хладагента в значение температуры 158
- Введенная здесь уставка задания прибавляется к другим заданиям которые разрешены см группу параметров 3 1 158
- Введенное здесь задание уставки прибавляется к другим заданиям которые разрешены см группу параметров 3 1 158
- Диапазон функция 158
- Описание параметров руководство по программированию привода vlt 158
- Опция функция 158
- Примечание 158
- 34 уч трубопр м2 159
- 35 вентилятор 1 зона in2 159
- 36 вентилятор 2 зона м2 159
- 37 вентилятор 2 зона in2 159
- 38 коэф плот воздуха 159
- 6 без датчика 159
- 60 блок без датч 159
- Диапазон функция 159
- Единица измерения и информация о данных без датчика требуют настройки с помощью программа настройки mct 10 подключаемого без датчика 159
- Описание параметров руководство по программированию привода vlt 159
- Опция функция 159
- Параметры для данных без датчика см также 20 00 источник ос 1 18 50 выв данных без датч ед 16 26 фильтр мощн квт и 16 27 фильтр мощн л с 159
- Примечание 159
- 7 автонастр пид 160
- Примечание 160
- 71 реж настр пид 161
- 72 изменение выхода пид регулятора 161
- 73 мин уровень обратной связи 161
- 74 макс уровень обратной связи 161
- 79 автонастр пид 161
- 8 основные настройки пид регулятора 161
- 81 нормальная инверсная характеристика пид регулятора 161
- Диапазон функция 161
- Описание параметров руководство по программированию привода vlt 161
- Опция функция 161
- Эта группа параметров используется для конфигурирования работы пид регулятора преобразователя частоты включая его реакцию на величину сигнала обратной связи больше или меньше значения уставки скорость с которой он начинает функционировать и когда он укажет на то что значение регулируемой величины достигло уставки 161
- 82 начальная скорость пид регулятора об мин 162
- 83 начальная скорость пид регулятора гц 162
- 84 зона соответствия заданию 162
- 9 пид регулятор 162
- 91 антираскрутка пид регулятора 162
- 93 пропорциональный коээффициент пид регулятора 162
- Hvac drive руководство по проектированию mg 1 bx yy 162
- Диапазон функция 162
- Если ошибка х усиление равны значению установленному в 20 14 максимальное задание ос пид регулятор попытается изменить выходную скорость равную той что установлена в 4 13 верхн предел скор двигателя об мин 4 14 верхний предел скорости двигателя гц но на практике ограниченную данной установкой 162
- Описание параметров руководство по программированию привода vlt 162
- Опция функция 162
- Примечание 162
- Эта группа параметров обеспечивает возможность ручной настройки пид регулятора путем настройки параметров пид регулятора можно повысить качество регулирования указания по настройке параметров пид регулятора см в документе vl 162
- Этот параметр будет видимым только в том случае если 0 02 единица измер скор вращ двигат составляет 0 об мин 162
- Этот параметр будет видимым только в том случае если значение 0 02 единица измер скор вращ двигат составляет 1 гц 162
- 94 интегральный коэффициент пид регулятора 163
- 95 дифференциальный коэффициент пид регулятора 163
- 96 предел коэфф диф звена пид регулятора 163
- Диапазон функция 163
- Описание параметров руководство по программированию привода vlt 163
- Прежде чем устанавливать значения для пид регулятора в группе параметров 20 9 всегда устанавливайте значение для 20 14 максимальное задание ос 163
- Примечание 163
- Пропорциональная полоса частот ошибка меняющая выход с 0 до 100 может быть рассчитана при помощи следующей формулы 163
- 0 расшир автонастройка cl 164
- Главное меню расширенный замкнутый контур группа 21 164
- 00 тип замкнутого контура 165
- 01 настр пид 165
- 02 изменение выхода пид регулятора 165
- 03 мин уровень обратной связи 165
- 04 макс уровень обратной связи 165
- Группы параметров 5 5 6 и 26 клемма 53 54 постоянная времени фильтра постоянная времени импульсного фильтра 29 33 до включения автонастройки пид регулятора 165
- Диапазон функция 165
- Описание параметров руководство по программированию привода vlt 165
- Опция функция 165
- 09 автонастр пид 166
- 1 замкнутый контур 1 задан обр связь 166
- 10 расшир 1 ед изм задания обратной связи 166
- Описание параметров руководство по программированию привода vlt 166
- Опция функция 166
- 11 расш 1 мин задание 167
- 12 расш 1 макс задание 167
- 13 расшир 1 источник задания 167
- 14 расш 1 источник ос 167
- 15 расшир 1 уставка 167
- 17 расшир 1 задание ед изм 167
- 18 расш 1 обратная связь ед изм 167
- Всегда устанавливайте значение для 21 12 расш 1 макс задание прежде чем устанавливать значения для пид регулятора в группе параметров 20 9 167
- Диапазон функция 167
- Описание параметров руководство по программированию привода vlt 167
- Опция функция 167
- Примечание 167
- 19 расш 1 выход 168
- 2 пид регулятор замкнутого контура 1 168
- 20 расшир 1 нормальн инверсн управление 168
- 21 расшир 1 пропорциональный коэффициент 168
- 22 расшир 1 пропорциональный коэффициент 168
- 23 расшир 1 дифференциальный коээфициент 168
- 24 расшир 1 предел дифференциального коэффициента 168
- Диапазон функция 168
- Если ошибка х усиление равны значению установленному в 20 14 максимальное задание ос пид регулятор попытается изменить выходную скорость равную той что установлена в 4 13 верхн предел скор двигателя об мин 4 14 верхний предел скорости двигателя гц но на практике ограниченную данной установкой пропорциональная полоса частот ошибка меняющая выход с 0 до 100 может быть рассчитана при помощи следующей формулы 168
- Описание параметров руководство по программированию привода vlt 168
- Опция функция 168
- Прежде чем устанавливать значения для пид регулятора в группе параметров 20 9 всегда устанавливайте значение для 20 14 максимальное задание ос 168
- Примечание 168
- 3 расшир cl 2 задан обр связь 169
- 30 расшир 2 ед изм задания обратной связи 169
- 31 расшир 2 мин задание 169
- 32 расшир 2 макс задание 169
- 33 расшир 2 источник задания 169
- Диапазон функция 169
- Описание параметров руководство по программированию привода vlt 169
- Опция функция 169
- 34 расшир 2 источник ос 170
- 35 расшир 2 уставка 170
- 37 расшир 2 задание ед изм 170
- 38 расшир 2 обратная связь ед изм 170
- 39 расшир 2 выход 170
- 4 расшир cl 2 пид регулятор 170
- 40 расшир 2 нормальн инверсн управление 170
- 41 расшир 2 пропорциональный коэффициент 170
- 42 расшир 2 интегральный коэффициент 170
- 43 расшир 2 дифференциальный коэффициент 170
- 44 расшир 2 предел дифференциального коэффициента 170
- 5 расшир cl 3 задан обр связь 170
- 50 расшир 3 ед изм задания обратной связи 170
- Диапазон функция 170
- Описание параметров руководство по программированию привода vlt 170
- Опция функция 170
- 50 расшир 3 ед изм задания обратной связи 171
- 51 расшир 3 мин задание 171
- 52 расшир 3 макс задание 171
- 53 расшир 3 источник задания 171
- 54 расшир 3 источник обратной связи 171
- 55 расшир 3 уставка 171
- 57 расшир 3 задание ед изм 171
- 58 расшир 3 обратная связь ед изм 171
- 59 расшир 3 выход 171
- Диапазон функция 171
- Описание параметров руководство по программированию привода vlt 171
- Опция функция 171
- 6 расшир cl 3 пид регулятор 172
- 60 внешн 3 нормальн инверсн управление 172
- 61 расшир 3 пропорциональный коэффициент 172
- 62 расшир 3 интегральный коэффициент 172
- 63 расшир 3 диффиренциальный коээфициент 172
- 64 расшир 3 предел дифференциального коэффициента 172
- Диапазон функция 172
- Описание параметров руководство по программированию привода vlt 172
- Опция функция 172
- 2 обнаружение отсутствия потока 173
- Главное меню прикладные функции группа 22 173
- Примечание 174
- Примечание 175
- 21 обнаружение низкой мощности 176
- 22 обнаружение низкой скорости 176
- 23 функция при отсутствии потока 176
- 24 задержка при отсутствии потока 176
- Диапазон функция 176
- Если преобразователь частоты использует постоянное исключение скорости через функцию автоматического обвода которая активизирует обвод если преобразователь частоты сталкивается с постоянными сигналами аварийных условий убедитесь в том что функция автоматического обвода отключена в том случае если параметр 3 аварийный сигнал имеет значение функция отсутствия потока 176
- Запрещается устанавливать параметр 14 20 режим сброса в значение 13 беск число автосбр если параметр 22 23 функция при отсутствии потока имеет значение 3 аварийный сигнал несоблюдение данного требования может привести к зацикливанию преобразователя частоты при обнаружении условия отсутствия потока 176
- Описание параметров руководство по программированию привода vlt 176
- Опция функция 176
- Примечание 176
- 3 настройка мощности при отсутствии потока 177
- Примечание 177
- 30 мощность при отсутствии потока 178
- 31 поправочный коэффициент мощности 178
- 32 низкая скорость об мин 178
- 33 низкая скорость гц 178
- 34 мощность при низкой скорости квт 178
- 35 мощность при низкой скорости л с 178
- 36 высокая скорость об мин 178
- Диапазон функция 178
- Запрограммируйте соответствующие значения мощности в 22 34 мощность при низкой скорости квт 22 35 мощность при низкой скорости л с 22 38 мощность при высокой скорости квт и 22 39 мощность при высокой скорости л с 178
- Описание параметров руководство по программированию привода vlt 178
- Переключитесь назад при помощи кнопки auto on или off 178
- Примечание 178
- Установите 1 03 хар ка момента нагрузки перед выполнением настройки 178
- 4 режим ожидания 179
- Примечание 179
- 40 мин время работы 181
- 41 мин время нахождения в режиме ожидания 181
- 42 скорость при выходе из режима ожидания об мин 181
- 43 скорость при выходе из режима ожидания гц 181
- В случае обнаружения низкой мощности или низкой скорости двигатель будет остановлен но сигнал задания 181
- Двигатель снова запустится 181
- Диапазон функция 181
- Значение скорости задается вручную внешним сигналом задания дистанционное задание настройки группа параметров 22 3 функции обнаружения отсутствия потока должны быть произведены в соответствии со значениями используемыми по умолчанию 181
- Описание параметров руководство по программированию привода vlt 181
- Примечание 181
- Режим ожидания не будет активен если активно местное задание скорость задана вручную при помощи кнопок со стрелками на lcp см 3 13 место задания в режиме ручного управления не действует автонастройка при разомкнутом контуре должна производиться до настройки входа выхода в замкнутом контуре 181
- С внешнего регулятора будет тем не менее контролироваться и вследствие низкого давления в системе регулятор будет увеличивать сигнал задания с тем чтобы повысить давление когда сигнал задания достигнет заданной величины 181
- 5 конец характеристики 182
- Примечание 182
- 50 функция на конце характеристики 183
- 51 задержка на конце характеристики 183
- 6 обнаружение обрыва ремня 183
- 60 функция обнаружения обрыва ремня 183
- Диапазон функция 183
- Если преобразователь частоты использует постоянное исключение скорости через функцию автоматического обвода которая активизирует обвод если преобразователь частоты сталкивается с постоянными сигналами аварийных условий убедитесь в том что функция автоматического обвода отключена в том случае если параметр 2 аварийный сигнал или 3 ручн сброс аварийного сигнала действует как функция в крайних точках характеристики 183
- Запрещается устанавливать параметр 14 20 режим сброса в значение 13 беск число автосбр если параметр 22 50 функция на конце характеристики имеет значение 2 аварийный сигнал несоблюдение данного требования может привести к зацикливанию преобразователя частоты при обнаружении условия конца кривой 183
- Описание параметров руководство по программированию привода vlt 183
- Опция функция 183
- При автоматическом перезапуске аварийный сигнал сбрасывается и система запускается вновь 183
- Примечание 183
- Функция обнаружения обрыва ремня может быть использована для насосов вентиляторов и компрессоров в системах как с замкнутым так и с разомкнутым контуром регулирования действие функции обнаружения обрыва ремня 22 61 момент срабатывания при обрыве ремня выполняется в том случае если вычисленный крутящий момент двигателя оказывается меньше значения момента при оборванном приводном ремне 22 60 функция обнаружения обрыва ремня а значение выходной частоты преобразователя составляет не менее 15 гц 183
- 7 защита от короткого цикла 184
- 8 компенсация потока 184
- Примечание 184
- 80 компенсация потока 185
- Если используется компенсация с каскад контроллером группа параметров 25 текущая уставка будет зависеть не от скорости потока а от числа включенных насосов см ниже 185
- Описание параметров руководство по программированию привода vlt 185
- Опция функция 185
- Примечание 185
- Работа с обратной связью без компенсации погрешности обусловленной течением 185
- Рекомендуется применять компенсацию скольжения используя в качестве единицы измерения обороты в минуту 185
- Существуют два способа которые могут использоваться в зависимости от того известна или не известна скорость в расчетной рабочей точке системы 185
- 81 квадратично линейная аппроксимация характеристики 186
- 82 расчет рабочей точки 186
- Диапазон функция 186
- Не отображается если работает в каскадной схеме 186
- Описание параметров руководство по программированию привода vlt 186
- Опция функция 186
- Примечание 186
- 82 расчет рабочей точки 187
- 83 скорость при отсутствии потока об мин 187
- 84 скорость при отсутствии потока гц 187
- 85 скорость в расчетной точке об мин 187
- 86 скорость в расчетной точке гц 187
- 87 давление при скорости в отсутствие потока 187
- 88 давление при номинальной скорости 187
- Диапазон функция 187
- Описание параметров руководство по программированию привода vlt 187
- Опция функция 187
- См также 22 82 расчет рабочей точки точка a 187
- См также 22 82 расчет рабочей точки точка d 187
- 89 поток в расчетной точке 188
- 90 поток при номинальной скорости 188
- Диапазон функция 188
- Описание параметров руководство по программированию привода vlt 188
- См также 22 82 расчет рабочей точки точка c 188
- 0 временные события 189
- Главное меню временные функции группа 23 189
- Примечание 189
- 01 действие включения 190
- 02 время выключения 190
- 03 действие выключения 190
- Диапазон функция 190
- Описание параметров руководство по программированию привода vlt 190
- Опция функция 190
- Преобразователь частоты не имеет резервного питания часов поэтому если в преобразователе не установлен модуль часов реального времени имеющий резервное питание после отключения питания установленные дата и время будут сброшены к значению по умолчанию 2000 01 01 00 00 в 0 79 отказ часов можно запрограммировать выдачу предупреждения в случае если часы не установлены надлежащим образом например после отключения питания 190
- При выборе 32 43 см также группу параметров 5 3 цифровые выходы и 5 4 реле 190
- Примечание 190
- 03 действие выключения 191
- 04 появление 191
- 08 режим врем событий 191
- 09 восстан вр событий 191
- 1 техническое обслуживание 191
- Вследствие нормального износа тех или иных компонентов например подшипников двигателя датчиков обратной связи уплотнений и фильтров необходимо проводить их периодические осмотры и техническое обслуживание при помощи функции профилактического технического обслуживания в преобразователь частоты могут быть запрограммированы требуемые интервалы технического обслуживания при необходимости технического обслуживания преобразователь частоты выдаст соответствующее сообщение в преобразователь частоты может быть запрограммировано до 20 событий профилактического техобслуживания для каждого события должно быть указано следующее 191
- Описание параметров руководство по программированию привода vlt 191
- Опция функция 191
- Пример теста на восстановление см в рисунок 3 9 191
- 10 элемент техобслуживания 192
- Временная база техобслуживания например наработка в часах или конкретная дата и время 192
- График профилактического техобслуживания может быть запрограммирован с lcp однако рекомендуется применение служебной компьютерной программы управления движением mct10 192
- Журнал технического обслуживания с 10 последними записями может считываться с использованием группы параметров 18 0 и с помощью кнопки alarm log журнал аварий на панели lcp после выбора журнала техобслуживания 192
- Интервал техобслуживания или дата и время следующего техобслуживания 192
- Наступление времени проведения профилактического техобслуживания указывается на дисплее lcp значком в виде гаечного ключа и буквой m и кроме того может быть запрограммировано указание на это в цифровом выходе группы параметров 5 3 состояние профилактического техобслуживания может быть считано в 16 96 сообщение техобслуживания сброс индикации необходимости профилактического техобслуживания может быть произведен через цифровой вход шину пч или вручную с lcp через 23 15 сброс сообщения техобслуживания 192
- Операция техобслуживания например заменить 192
- Описание параметров руководство по программированию привода vlt 192
- Опция функция 192
- Примечание 192
- События профилактического техобслуживания определяются в массиве состоящем из 20 элементов следовательно для каждого события профилактического техобслуживания в 23 10 элемент техобслуживания 23 14 дата и время техобслуживания должен использоваться такой же индекс элемента массива 192
- Чтобы исключить из списка событие профилактического техобслуживания в 23 12 временная база техобслуживания должно быть установлено значение запрещено 0 192
- Элемент техобслуживания например подшипники двигателя 192
- 10 элемент техобслуживания 193
- 11 операция техобслуживания 193
- 12 временная база техобслуживания 193
- 13 интервал техобслуживания 193
- Диапазон функция 193
- Описание параметров руководство по программированию привода vlt 193
- Опция функция 193
- 5 журнал учета энергопотребления 194
- Примечание 194
- 50 разрешение журнала учета энергопотребления 195
- 51 период пуска 195
- Диапазон функция 195
- Если установлена дополнительная плата аналогового входа выхода mcb 109 то предусмотрено резервное питание для функции даты и времени 195
- Описание параметров руководство по программированию привода vlt 195
- Опция функция 195
- Преобразователь частоты не имеет резервного питания часов поэтому если в преобразователе не установлен модуль часов реального времени имеющий резервное питание после отключения питания установленные дата и время будут сброшены к значению по умолчанию 2000 01 01 00 00 соответственно регистрация будет прекращена до тех пор пока в 0 70 дата и время не будут правильно установлены дата и время в 0 79 отказ часов можно запрограммировать выдачу предупреждения в случае если часы не установлены надлежащим образом например после отключения питания 195
- Примечание 195
- Содержимое счетчиков может быть отображено на lcp выберите quick menu быстрое меню loggings регистрация журнал учета энергопотребления непрер двоичный тренд врем двоичн тренд сравнение трендов 195
- Счетчик 00 всегда содержит самые старые данные счетчик охватывает период с xx 00 до xx 59 если учет ведется в часах или с 00 00 до 23 59 если учет ведется в сутках в случае учета энергопотребления в течение последних часов или последних дней содержание счетчиков будет изменяться в моменты xx 00 каждый час или в 00 00 каждый день содержание счетчика с наибольшим индексом будет всегда обновляться т е этот счетчик содержит данные относящиеся к фактическому часу с момента xx 00 или фактическому дню с момента 00 00 195
- 6 анализ тренда 196
- Примечание 196
- 60 переменная тренда 197
- 61 непрерывные двоичные данные 197
- Loggings регистрации непрер двоичный тренд врем двоичн тренд сравнение трендов 197
- Диапазон функция 197
- Значение выбранной рабочей переменной регистрируется один раз в секунду если зарегистрированное значение равно 13 содержимое счетчика 10 20 будет увеличено на 1 если это значение остается равным 13 в течение 10 секунд содержимое счетчика будет увеличено на 10 197
- Номинальные значения но эти регистрации будут включены в интервал 90 100 макс 197
- Описание параметров руководство по программированию привода vlt 197
- Опция функция 197
- Примечание 197
- Счетчики начинают счет при каждом включении питания преобразователь частоты включение и выключение питания вскоре после сброса вызовет обнуление счетчиков информация в эсппзу обновляется один раз в час 197
- 8 счетчик окупаемости 198
- Примечание 198
- Вырабатываемой мощности перед переходом к регулированию с переменной скоростью вращения 199
- Для определения мощности вырабатываемой при фиксированной скорости необходимо номинальную мощность двигателя квт указываемую для режима регулирования с постоянной скоростью умножить на некоторый коэффициент задаваемый в разность между этим базовым значением мощности и фактической мощностью накапливается и сохраняется в памяти разность значений энергопотребления может быть считана в 23 83 энергосбережение накопленное значение разности значений энергопотребления умножается на тариф на электроэнергию в местной валюте после чего из полученного результата вычитается сумма капиталовложений результат этого расчета экономии также может быть считан в 23 84 экономия затрат 199
- Обзор параметров 199
- Окупаемость наступает тогда когда значение считанное в этом параметре из отрицательного становится положительным 199
- Описание параметров руководство по программированию привода vlt 199
- Сбросить счетчик энергосбережения невозможно но его можно остановить в любой момент времени установив значение 23 80 коэффициент задания мощности равным 0 199
- Фактической экономией электроэнергии будет разность между исходным значением мощности при постоянной скорости и фактическим значением мощности вырабатываемой при регулировании с переменной скоростью 199
- 80 коэффициент задания мощности 200
- 81 затраты на электроэнергию 200
- 82 инвестиции 200
- 83 энергосбережение 200
- 84 экономия затрат 200
- Диапазон функция 200
- Описание параметров руководство по программированию привода vlt 200
- 0 пожар режим 201
- Главное меню прикладные функции 2 группа 24 201
- Предупреждение 201
- 00 функция аварийного режима 202
- 01 конфиг пожар режима 202
- Аварийные сигналы влияющие на гарантию см 24 09 обработка аварийных сигналов пожарного режима обработка аварийных сигналов пожарного режима пожарный режим активизирован пожарный режим деактивизирован все остальные аварийные сигналы появляющиеся во время действия пожарного режима будут регистрироваться обычным образом 202
- В описанном выше случае аварийные сигналы создаются или игнорируются в зависимости от значения выбранного для 24 09 обработка аварийных сигналов пожарного режима 202
- Во время работы в пожарном режиме все команды останова поступающие на преобразователь частоты будут игнорироваться в том числе команды выбег выбег инверсный и внешняя блокировка однако если преобразователь частоты имеет систему безопасного останова эта функция еще действует см раздел как заказать код типа в форме заказа 202
- Если в пожарном режиме требуется использовать функцию нулевого аналогового сигнала то она будет также активна и для других аналоговых входов не используемых для уставки обратной связи пожарного режима если подача сигнала обратной связи на один из этих аналоговых входов прекратится например если сгорит кабель будет действовать функция нулевого аналогового сигнала если это не нужно функцию нулевого аналогового сигнала для этих других входов следует запретить требуемую функцию нулевого аналогового сигнала при отсутствии сигнала в пожарном режиме необходимо установить в 6 02 функция при тайм ауте нуля в пожарном режиме предупреждение о нулевом аналоговом сигнале имеет более высокий приоритет чем предупреждение пожарный режим 202
- Если задать команду запуск и реверс 11 на клемму цифрового входа 5 10 клемма 18 цифровой вход пч воспримет ее как запуск в обратном направлении 202
- Описание параметров руководство по программированию привода vlt 202
- Опция функция 202
- Перед отладкой пид контроллера установите в 24 09 обработка аварийных сигналов пожарного режима значение 2 отключение все аварийные сигналы тестирование 202
- Примечание 202
- 02 ед изм пожар режима 203
- 03 fire mode min reference 203
- 04 fire mode max reference 203
- 05 предустановленное задание пожарного режима 203
- Диапазон функция 203
- Если в 24 00 функция аварийного режима выбран вариант разрешено работа с реверсом то в 24 01 конфиг пожар режима нельзя выбирать значение замкнутый контур 203
- Описание параметров руководство по программированию привода vlt 203
- Опция функция 203
- Примечание 203
- 06 источник задания предустановленного режима 204
- 07 источ сигнала ос пожар режима 204
- 09 обработка аварийных сигналов пожарного режима 204
- Аварийные сигналы влияющие на гарантию некоторые аварийные ситуации могут влиять на срок службы преобразователя частоты если в пожарном режиме возникает одна из таких игнорируемых аварийных ситуаций запись об этом событии запоминается в журнале пожарного режима здесь запоминаются 10 последних аварийный сигналов влияющих на гарантию активизации и деактивизации пожарного режима 204
- Значение установленное в 14 20 режим сброса игнорируется если активизирован пожарный режим см группу параметров 24 0 пожарный режим 204
- Описание параметров руководство по программированию привода vlt 204
- Опция функция 204
- Примечание 204
- 1 обвод привода 205
- Примечание 205
- 10 функция байпаса 206
- 11 время задержки байпаса 206
- 90 функция отсутств двигат 206
- 91 коэфф отсутств двигат 1 206
- 92 коэфф отстутств двигат 2 206
- Важно после разрешения функции обвода привода функция безопасного останова в тех версиях в которые она включена больше не соответствует установочным стандартам en 954 1 кат 3 206
- Диапазон функция 206
- Описание параметров руководство по программированию привода vlt 206
- Опция функция 206
- Предупреждение 206
- 93 коэфф отсутств двигат 3 207
- 94 коэфф отсутств двигат 4 207
- 95 функция блок ротора 207
- 96 коэфф заблок ротора 1 207
- 97 коэфф заблок ротора 2 207
- 98 коэфф заблок ротора 3 207
- 99 коэфф заблок ротора 4 207
- Диапазон функция 207
- Описание параметров руководство по программированию привода vlt 207
- Опция функция 207
- Главное меню каскад контроллер группа 25 208
- Примечание 208
- 0 настройки системы 209
- 00 каскад контроллер 209
- 02 пуск двигателя 209
- 04 чередование насосов 209
- 05 постоянный ведущий насос 209
- Описание параметров руководство по программированию привода vlt 209
- Опция функция 209
- Параметры относящиеся к принципам управления и конфигурации системы 209
- 06 количество насосов 210
- 2 настройки диапазона частот 210
- 20 гистерезис при подключении след насоса 210
- 21 диапазон блокирования 210
- Включают в себя параметры для задания зоны в пределах которой допускается разброс давления перед включением отключением насосов с фиксированной скоростью включают в себя также различные таймеры предназначенные для стабилизации управления 210
- Диапазон функция 210
- Описание параметров руководство по программированию привода vlt 210
- 21 диапазон блокирования 211
- 22 диапазон фиксированной скорости 211
- 23 задержка выключения насоса таймер 211
- 24 задержка включения след насоса таймер 211
- Диапазон функция 211
- Описание параметров руководство по программированию привода vlt 211
- 25 время блокирования 212
- 26 выключение при отсутствии потока 212
- 27 функция подключения след насоса 212
- 28 задержка подключения след насоса 212
- 29 функция выключения 212
- Диапазон функция 212
- Описание параметров руководство по программированию привода vlt 212
- Опция функция 212
- 30 задержка выключения 213
- 4 настройки включения 213
- 40 задержка при замедлении 213
- 41 задержка при разгоне 213
- Диапазон функция 213
- Описание параметров руководство по программированию привода vlt 213
- Параметры определяющие условия включения выключения насосов 213
- 42 порог включения 214
- 43 порог выключения 214
- Диапазон функция 214
- Если заданное значение достигается после включения до того как насос с регулируемой скоростью достигает своей максимальной скорости система перейдет в состояние замкнутого контура как только сигнал обратной связи по давлению перейдет заданное значение 214
- Если заданное значение достигается после включения до того как насос с регулируемой скоростью достигает своей минимальной скорости система перейдет в состояние замкнутого контура как только сигнал обратной связи по давлению перейдет заданное значение 214
- Описание параметров руководство по программированию привода vlt 214
- Примечание 214
- 44 скорость подключения след насоса об мин 215
- 45 скорость подключения след насоса гц 215
- 46 значение скорости выключения об мин 215
- 47 значение скорости выключения гц 215
- Диапазон функция 215
- Описание параметров руководство по программированию привода vlt 215
- 5 настройки чередования 216
- 50 чередование ведущего насоса 216
- Описание параметров руководство по программированию привода vlt 216
- Опция функция 216
- Параметры для определения условий замены насоса с регулируемой скоростью ведущего насоса если замена насоса выбрана в качестве части стратегии управления 216
- Примечание 216
- Установить значение этого параметра иное чем выкл 0 если 25 05 постоянный ведущий насос установлено на да 1 216
- 51 событие для переключения 217
- 52 временной интервал переключения 217
- 53 значение временного интервала переключения 217
- 54 предустановленное время переключения 217
- 55 переключить если нагрузка 50 217
- Действительно только если 25 50 чередование ведущего насоса имеет значение отличное от выкл 0 217
- Диапазон функция 217
- Описание параметров руководство по программированию привода vlt 217
- Опция функция 217
- Примечание 217
- 56 режим переключения ведущего насоса 218
- 58 задержка включения след насоса при чередовании 218
- 59 задержка включения насоса напрямую от сети 218
- Диапазон функция 218
- Ниже приведены графики иллюстрирующие медленный режим каскадирования насос с регулируемой скоростью верхний график и один насос с фиксированной скоростью нижний график работают перед поступлением команды каскадирования когда активируется команда каскадирования медленно 0 производится замена насоса путем разгона насоса с регулируемой скоростью до скорости определяемой значением 4 13 верхн предел скор двигателя об мин или 4 14 верхний предел скорости двигателя гц а затем замедляется до нулевой скорости по истечении задержки перед пуском следующего насоса 25 58 задержка включения след насоса при чередовании разгоняется следующий ведущий насос средний график а другой насос который ранее был ведущим верхний график по истечении времени задержки перед работой от сети 25 59 задержка включения насоса напрямую от сети добавляется в систему в качестве насоса с фиксированной скоростью следующий ведущий насос средний график замедляется до нижнего предела скорости двигателя а затем его скорость регу 218
- Описание параметров руководство по программированию привода vlt 218
- Опция функция 218
- 8 состояние 219
- 80 состояние каскада 219
- 81 состояние насоса 219
- 82 ведущий насос 219
- 83 состояние реле 219
- 84 наработка по времени насоса 219
- 85 время нахождения реле во включенном состоянии 219
- 86 сброс счетчика реле 219
- Вывод параметров информирующих о рабочем состоянии каскадного контроллера и управляемых им насосов 219
- Диапазон функция 219
- Описание параметров руководство по программированию привода vlt 219
- Опция функция 219
- 9 обслуживание 220
- 90 блокировка насоса 220
- 91 ручное переключение 220
- Диапазон функция 220
- Описание параметров руководство по программированию привода vlt 220
- Опция функция 220
- Параметры используемые в случае технического обслуживания выполняемого на одном или более управляемых насосов 220
- Ba382 0 221
- Hvac drive преобразователей частоты путем добавления ряда дополнительных программируемых аналоговых входов и выходов это может оказаться особенно полезным в системах управления зданием в которых преобразователь частоты будет использоваться в качестве децентрализованного устройства входа выхода исключая потребность в отдельной установке и сокращая тем самым расходы 221
- Главное меню доп модуль аналогового входа выхода mcb 109 группа 26 221
- Дополнительное устройство аналогового входа выхода mcb 109 расширяет функциональные возможности vl 221
- На ней показан типовой аппарат кондиционирования воздуха ahu как можно видеть добавление функции аналогового входа выхода предоставляет возможность управления всеми функциями из преобразователь частоты например заслонками приточной рециркулирующей и вытяжной вентиляции или нагревающими охлаждающими змеевиками причем измерения температуры и давления считываются преобразователь частоты 221
- Описание параметров руководство по программированию привода vlt 221
- Рассмотрим диаграмму 221
- Дополнительное устройство аналогового входа выхода имеет встроенные часы реального времени с резервной аккумуляторной батареей это может использоваться в качестве резервной функции часов включенной в преобразователь частоты стандартной комплектации см 3 0 7 настройки часов 222
- Дополнительное устройство аналогового входа выхода может использоваться для управления такими устройствами как исполнительные устройства или клапаны с помощью расширенного замкнутого контура регулирования снимая тем самым функции регулирования с системы управления зданиями см 3 9 главное меню расширенный замкнутый контур группа 21 предусмотрено три независимых пид регулятора с обратной связью 222
- Если применяется контроль нулевых аналоговых сигналов необходимо чтобы у аналоговых входов не используемых для регулятора частоты а используемых например в качестве части децентрализованного устройства входа выхода системы управления зданиями функция нулевого аналогового сигнала была отключена 222
- Максимальный ток аналоговых выходов напряжения 0 10 в составляет 1 ма 222
- Описание параметров руководство по программированию привода vlt 222
- Примечание 222
- Релейные входы должны быть разрешены с помощью командного слова бит 11 реле 1 и бит 12 реле 2 222
- Также можно считывать аналоговые входы записывать на аналоговые выходы и управлять реле с помощью связи по последовательной шине для этого существуют соответствующие параметры 222
- Установка встроенных часов реального времени 222
- 0 реж аналог вх выхода 223
- 00 клемма x42 1 режим 223
- 01 клемма x42 3 режим 223
- 02 клемма x42 5 режим 223
- Группа параметров для настройки конфигурации аналоговых входов выходов дополнительное устройство имеет 3 аналоговых входа эти аналоговые входы можно свободно конфигурировать в качестве входа либо по напряжению 10 10 в pt 1000 либо для датчика температуры ni 1000 223
- Описание параметров руководство по программированию привода vlt 223
- Опция функция 223
- 1 аналоговый вход x42 1 224
- 10 клемма x42 1 мин знач напряжения 224
- 11 клемма x42 1 макс знач напряжения 224
- 14 клемма x42 1 мин знач зад обр связи 224
- 15 клемма x42 1 макс знач зад обр cвязи 224
- 16 клемма x42 1 пост времени фильтра 224
- 17 клемма x42 1 активный ноль 224
- 2 аналоговый вход x42 3 224
- 20 клемма x42 3 мин знач напряжения 224
- 21 клемма x42 3 макс знач напряжения 224
- 24 клемма 3 низкое зад обр связь 224
- Диапазон функция 224
- Описание параметров руководство по программированию привода vlt 224
- Опция функция 224
- Параметры для конфигурирования масштаба и пределов аналогового входа клемма x42 1 224
- Параметры для конфигурирования масштаба и пределов аналогового входа клемма x42 3 224
- 25 клемма x42 3 высокое зад обр связь 225
- 26 клемма x42 3 пост времени фильтра 225
- 27 клемма x42 3 активный ноль 225
- 3 аналоговый вход x42 5 225
- 30 клемма x42 5 мин знач напряжения 225
- 31 клемма x42 5 макс знач напряжения 225
- 34 клемма x42 5 мин знач зад обр связи 225
- 35 клемма x42 5 макс знач зад обр cвязи 225
- 36 клемма x42 5 пост времени фильтра 225
- 37 клемма x42 5 активный ноль 225
- Диапазон функция 225
- Описание параметров руководство по программированию привода vlt 225
- Опция функция 225
- Параметры для конфигурирования масштаба и пределов аналогового входа клемма x42 5 225
- 4 аналоговый выход x42 7 226
- 40 клемма x42 7 выход 226
- 41 клемма x42 7 мин масштаб 226
- 42 клемма x42 7 макс масштаб 226
- 43 клемма x42 7 управ е по шине 226
- 44 клемма x42 7 предуст тайм аута 226
- Диапазон функция 226
- Описание параметров руководство по программированию привода vlt 226
- Опция функция 226
- Параметры для конфигурирования масштаба и пределов аналогового выхода клемма x42 7 226
- См основной график 6 52 клемма 42 макс выход 226
- 5 аналоговый выход x42 9 227
- 50 клемма x42 9 выход 227
- 51 клемма x42 9 мин масштаб 227
- 52 клемма x42 9 макс масштаб 227
- 53 клемма x42 9 управ е по шине 227
- 54 клемма x42 9 предуст тайм аута 227
- 6 аналоговый выход x42 11 227
- 60 клемма x42 11 выход 227
- Диапазон функция 227
- Описание параметров руководство по программированию привода vlt 227
- Опция функция 227
- Параметры для конфигурирования масштаба и выходной функции для аналогового выхода клемма x42 11 227
- Параметры для конфигурирования масштаба и выходной функции для аналогового выхода клемма x42 9 227
- См основной график 6 51 клемма 42 мин выход 227
- См основной график 6 52 клемма 42 макс выход 227
- 60 клемма x42 11 выход 228
- 61 клемма x42 11 мин масштаб 228
- 62 клемма x42 11 макс масштаб 228
- 63 клемма x42 11 управ е по шине 228
- 64 клемма x42 11 предуст тайм аута 228
- Диапазон функция 228
- Описание параметров руководство по программированию привода vlt 228
- Опция функция 228
- См основной график 6 51 клемма 42 мин выход 228
- См основной график 6 52 клемма 42 макс выход 228
- Предупреждение 229
- Примечание 229
- Устранение неисправностей 229
- Аварий 230
- Аварийный сигнал 230
- Ние 230
- Номер описание предуп режден 230
- Ный 230
- Отключение с блокировкой 230
- Сигнал отключе 230
- Ссылка на параметр 230
- Устранение неисправностей руководство по программированию привода vlt 230
- Аварий 231
- Аварийный сигнал 231
- Ние 231
- Номер описание предуп режден 231
- Ный 231
- Отключение действие при появлении аварийного сигнала отключение вызывает останов двигателя выбегом и может быть сброшено нажатием кнопки или выполнением сброса с помощью цифрового входа группа параметров 5 1 1 первоначальное событие которое вызвало аварийный сигнал не может повредить преобразователь частоты или стать причиной опасностей отключение с блокировкой действие при появлении аварийного сигнала которое способно повредить преобразователь частоты или 231
- Отключение с блокировкой 231
- Подключенные к нему механизмы отключение с блокировкой может быть сброшено только путем выключения и последующего включения питания 231
- Сигнал отключе 231
- Ссылка на параметр 231
- Устранение неисправностей руководство по программированию привода vlt 231
- Слова аварийной сигнализации слова предупреждения и расширенные слова состояния могут считываться для диагностики по последовательной шине или по дополнительной периферийной шине также см 16 90 слово аварийной сигнализации 16 92 слово предупреждения и 16 94 расшир слово состояния 232
- Устранение неисправностей руководство по программированию привода vlt 232
- 90 слово аварийной сигнализации 233
- 91 слово аварийной сигнализации 2 233
- Слова аварийной сигнализации 233
- Устранение неисправностей руководство по программированию привода vlt 233
- 92 слово предупреждения 234
- 93 слово предупреждения 2 234
- Слова предупреждения 234
- Устранение неисправностей руководство по программированию привода vlt 234
- Расширенное слово состояния 16 94 расшир слово состояния 235
- Расширенное слово состояния 2 16 95 расшир сообщение о соостоянии 2 235
- Расширенные слова состояния 235
- Устранение неисправностей руководство по программированию привода vlt 235
- Сообщения о неисправностях 236
- Sr в соответствии с типоразмером 244
- Изменяется в процессе работы true истина означает что параметр может быть изменен в процессе работы преобразователь частоты а false ложь указывает на то что перед изменением параметра преобразователь частоты следует остановить 244
- Индекс преобразования это число указывает на коэффициент преобразования который должен использоваться при записи или считывании данных с помощью преобразователя частоты 244
- Набора все наборы для каждого из четырех наборов можно установить индивидуальные значения параметра т е один параметр может иметь четыре разных значения 1 набор значение данных то же что и во всех наборах 244
- Не определен значение по умолчанию не предусмотрено 244
- Опции параметров 244
- Перечни параметров 244
- Перечни параметров руководство по программированию привода vlt 244
- Установки по умолчанию 244
- Set up изменение во время работы 245
- Sr связано с типоразмером 245
- Коэф 245
- Номер парам 245
- Ования 245
- Описание параметра значение по умолчанию 245
- Перечни параметров руководство по программированию привода vlt 245
- Тип 245
- Управл и отображ 245
- Фициент преобраз 245
- Set up изменение во время работы 246
- Sr связано с типоразмером 246
- Коэф 246
- Номер парам 246
- Ования 246
- Описание параметра значение по умолчанию 246
- Перечни параметров руководство по программированию привода vlt 246
- Тип 246
- Фициент преобраз 246
- Set up изменение во время работы 247
- Sr связано с типоразмером 247
- Коэф 247
- Нагрузка двигатель 247
- Номер парам 247
- Ования 247
- Описание параметра значение по умолчанию 247
- Перечни параметров руководство по программированию привода vlt 247
- Тип 247
- Фициент преобраз 247
- Set up изменение во время работы 248
- Sr связано с типоразмером 248
- Коэф 248
- Номер парам 248
- Ования 248
- Описание параметра значение по умолчанию 248
- Перечни параметров руководство по программированию привода vlt 248
- Тип 248
- Торможение 248
- Фициент преобраз 248
- Задан измен скор 249
- Перечни параметров руководство по программированию привода vlt 249
- Set up изменение во время работы 250
- Sr связано с типоразмером 250
- Коэф 250
- Номер парам 250
- Ования 250
- Описание параметра значение по умолчанию 250
- Перечни параметров руководство по программированию привода vlt 250
- Пределы предупр 250
- Тип 250
- Фициент преобраз 250
- Цифровой вход выход 250
- Set up изменение во время работы 251
- Sr связано с типоразмером 251
- Коэф 251
- Номер парам 251
- Ования 251
- Описание параметра значение по умолчанию 251
- Перечни параметров руководство по программированию привода vlt 251
- Тип 251
- Фициент преобраз 251
- Set up изменение во время работы 252
- Sr связано с типоразмером 252
- Аналог ввод вывод 252
- Коэф 252
- Номер парам 252
- Ования 252
- Описание параметра значение по умолчанию 252
- Перечни параметров руководство по программированию привода vlt 252
- Тип 252
- Фициент преобраз 252
- Set up изменение во время работы 253
- Sr связано с типоразмером 253
- Коэф 253
- Номер парам 253
- Ования 253
- Описание параметра значение по умолчанию 253
- Перечни параметров руководство по программированию привода vlt 253
- Тип 253
- Фициент преобраз 253
- Set up изменение во время работы 254
- Sr связано с типоразмером 254
- Коэф 254
- Номер парам 254
- Ования 254
- Описание параметра значение по умолчанию 254
- Перечни параметров руководство по программированию привода vlt 254
- Связь и доп устр 254
- Тип 254
- Фициент преобраз 254
- Set up изменение во время работы 255
- Sr связано с типоразмером 255
- Коэф 255
- Номер парам 255
- Ования 255
- Описание параметра значение по умолчанию 255
- Перечни параметров руководство по программированию привода vlt 255
- Тип 255
- Фициент преобраз 255
- Profibus 256
- Перечни параметров руководство по программированию привода vlt 256
- Can fieldbus 257
- Lonworks 257
- Перечни параметров руководство по программированию привода vlt 257
- Интеллект логический контроллер 258
- Перечни параметров руководство по программированию привода vlt 258
- Перечни параметров руководство по программированию привода vlt 259
- Специальные функции 259
- Set up изменение во время работы 260
- Sr связано с типоразмером 260
- Информ о приводе 260
- Коэф 260
- Ния 260
- Номер парам 260
- Описание параметра значение по умолчанию 260
- Перечни параметров руководство по программированию привода vlt 260
- Преобразова 260
- Тип 260
- Фициент 260
- Set up изменение во время работы 261
- Sr связано с типоразмером 261
- Коэф 261
- Ния 261
- Номер парам 261
- Описание параметра значение по умолчанию 261
- Перечни параметров руководство по программированию привода vlt 261
- Преобразова 261
- Тип 261
- Фициент 261
- Set up изменени 262
- Sr связано с типоразмером 262
- Вывод данных 262
- Е во время работы 262
- Коэф 262
- Номер парам 262
- Ования 262
- Описание параметра значение по умолчанию 262
- Перечни параметров руководство по программированию привода vlt 262
- Тип 262
- Фициент преобраз 262
- Set up изменени 263
- Sr связано с типоразмером 263
- Е во время работы 263
- Коэф 263
- Номер парам 263
- Ования 263
- Описание параметра значение по умолчанию 263
- Перечни параметров руководство по программированию привода vlt 263
- Тип 263
- Фициент преобраз 263
- Информация и показания 264
- Перечни параметров руководство по программированию привода vlt 264
- Set up изменени 265
- Sr связано с типоразмером 265
- Е во время работы 265
- Замкнутый контур упр приводом 265
- Коэф 265
- Номер парам 265
- Ования 265
- Описание параметра значение по умолчанию 265
- Перечни параметров руководство по программированию привода vlt 265
- Тип 265
- Фициент преобраз 265
- Set up изменени 266
- Sr связано с типоразмером 266
- Е во время работы 266
- Коэф 266
- Номер парам 266
- Ования 266
- Описание параметра значение по умолчанию 266
- Перечни параметров руководство по программированию привода vlt 266
- Тип 266
- Фициент преобраз 266
- 1 расширенный замкнутый контур 267
- Set up изменени 267
- Sr связано с типоразмером 267
- Е во время работы 267
- Коэф 267
- Номер парам 267
- Ования 267
- Описание параметра значение по умолчанию 267
- Перечни параметров руководство по программированию привода vlt 267
- Тип 267
- Фициент преобраз 267
- Set up изменени 268
- Sr связано с типоразмером 268
- Е во время работы 268
- Коэф 268
- Номер парам 268
- Ования 268
- Описание параметра значение по умолчанию 268
- Перечни параметров руководство по программированию привода vlt 268
- Тип 268
- Фициент преобраз 268
- Set up изменени 269
- Sr связано с типоразмером 269
- Е во время работы 269
- Коэф 269
- Номер парам 269
- Ования 269
- Описание параметра значение по умолчанию 269
- Перечни параметров руководство по программированию привода vlt 269
- Прикладные функции 269
- Тип 269
- Фициент преобраз 269
- Set up изменени 270
- Sr связано с типоразмером 270
- Е во время работы 270
- Коэф 270
- Номер парам 270
- Ования 270
- Описание параметра значение по умолчанию 270
- Перечни параметров руководство по программированию привода vlt 270
- Тип 270
- Фициент преобраз 270
- Set up изменени 271
- Sr связано с типоразмером 271
- Временные функции 271
- Е во время работы 271
- Коэф 271
- Номер парам 271
- Ования 271
- Описание параметра значение по умолчанию 271
- Перечни параметров руководство по программированию привода vlt 271
- Тип 271
- Фициент преобраз 271
- Set up изменени 272
- Sr связано с типоразмером 272
- Е во время работы 272
- Коэф 272
- Номер парам 272
- Ования 272
- Описание параметра значение по умолчанию 272
- Перечни параметров руководство по программированию привода vlt 272
- Прикладные функции 2 272
- Тип 272
- Фициент преобраз 272
- Set up изменение во время работы 273
- Sr связано с типоразмером 273
- Вания 273
- Каскадный контроллер 273
- Коэф 273
- Номер парам 273
- Описание параметра значение по умолчанию 273
- Перечни параметров руководство по программированию привода vlt 273
- Тип 273
- Фициент преобразо 273
- Set up изменение во время работы 274
- Sr связано с типоразмером 274
- Вания 274
- Коэф 274
- Номер парам 274
- Описание параметра значение по умолчанию 274
- Перечни параметров руководство по программированию привода vlt 274
- Тип 274
- Фициент преобразо 274
- Доп устройство аналог вв выв mcb 109 275
- Перечни параметров руководство по программированию привода vlt 275
- Алфавитный указатель 276
- Mg11cd50 279
- Www danfoss com drives 279
Похожие устройства
- Danfoss VLT HVAC Drive FC-102P1K1T4 Руководство по проектированию
- Danfoss VLT HVAC Drive FC-102P1K5T4 Брошюра
- Danfoss VLT HVAC Drive FC-102P1K5T4 Инструкция по проектированию приводов большой мощности
- Danfoss VLT HVAC Drive FC-102P1K5T4 Инструкция по Эксплуатации 2
- Danfoss VLT HVAC Drive FC-102P1K5T4 Инструкция по эксплуатации интегрированного преобразователя давления
- Danfoss VLT HVAC Drive FC-102P1K5T4 Инструкция по эксплуатации приводов большой мощности типоразмера D-frame
- Danfoss VLT HVAC Drive FC-102P1K5T4 Инструция по эксплуатации 1
- Danfoss VLT HVAC Drive FC-102P1K5T4 Листовка
- Danfoss VLT HVAC Drive FC-102P1K5T4 Обзор опций для частотных преобразователей VLT
- Danfoss VLT HVAC Drive FC-102P1K5T4 Руководство по программированию
- Danfoss VLT HVAC Drive FC-102P1K5T4 Руководство по проектированию
- Danfoss VLT HVAC Drive FC-102P2K2T4 Брошюра
- Danfoss VLT HVAC Drive FC-102P2K2T4 Инструкция по проектированию приводов большой мощности
- Danfoss VLT HVAC Drive FC-102P2K2T4 Инструкция по Эксплуатации 2
- Danfoss VLT HVAC Drive FC-102P2K2T4 Инструкция по эксплуатации интегрированного преобразователя давления
- Danfoss VLT HVAC Drive FC-102P2K2T4 Инструкция по эксплуатации приводов большой мощности типоразмера D-frame
- Danfoss VLT HVAC Drive FC-102P2K2T4 Инструция по эксплуатации 1
- Danfoss VLT HVAC Drive FC-102P2K2T4 Листовка
- Danfoss VLT HVAC Drive FC-102P2K2T4 Обзор опций для частотных преобразователей VLT
- Danfoss VLT HVAC Drive FC-102P2K2T4 Руководство по программированию
