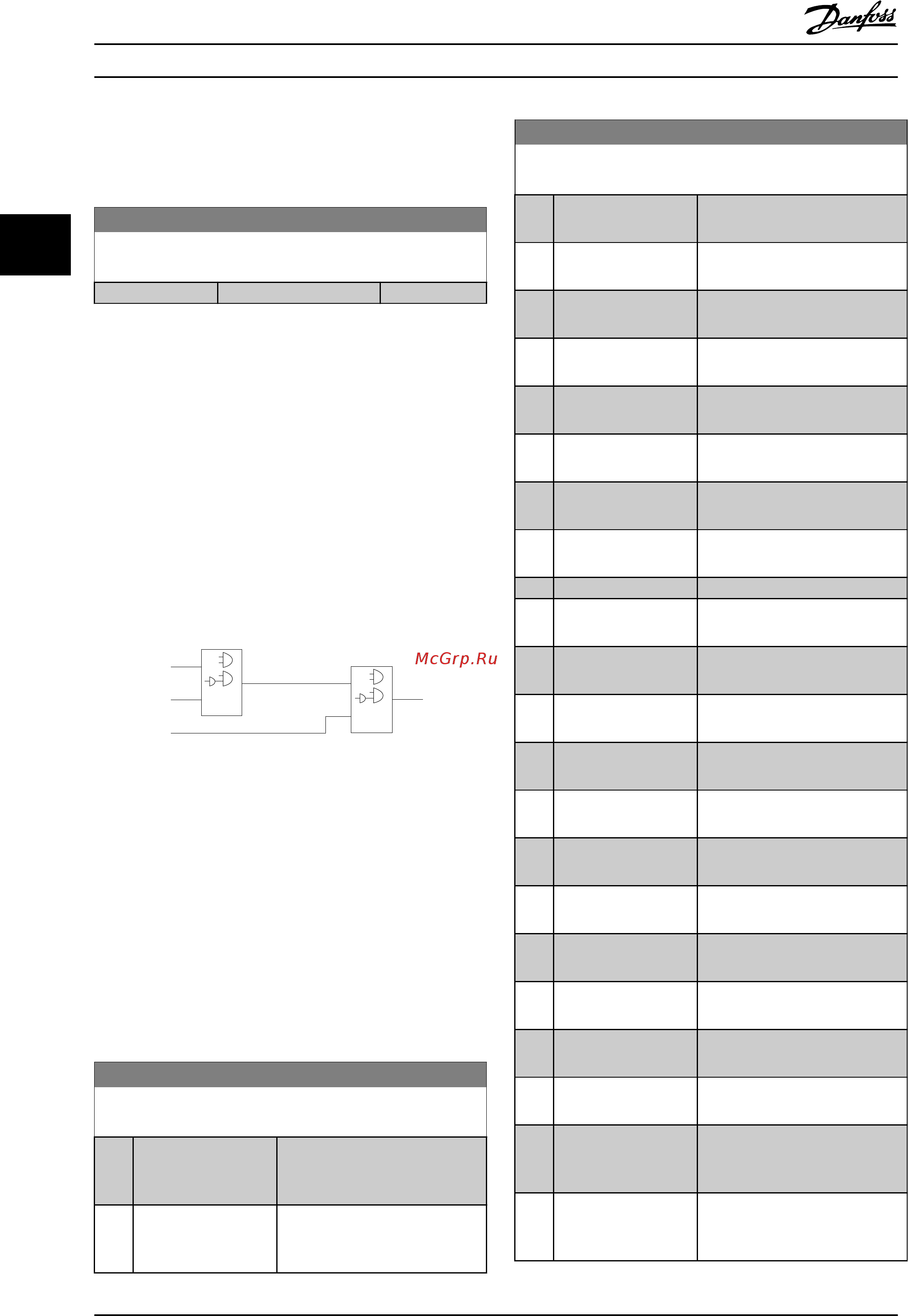

![Danfoss VLT HVAC Drive FC-102P1K1T4 [119/279] 4 правила логики](/img/pdf.png)
Danfoss VLT HVAC Drive FC-102P1K1T4 [119/279] 4 правила логики
![Danfoss VLT HVAC Drive FC-102P1K1T4 [119/279] 4 правила логики](/views2/1559650/page119/bg77.png)
Все параметры в данной группе являются параметрами
типа массива с индексами от 0 до 2. Выберите индекс 0
для программирования таймера 0, индекс 1 для
программирования таймера 1 и т.д.
13-20 Таймер контроллера SL
Массив [3]
Диапазон: Функция:
Size related* [ 0.000 - 0.000 ]
3.13.5 13-4* Правила логики
С помощью логических операторов И, ИЛИ, НЕ можно
объединять до трех булевых переменных (TRUE / FALSE)
от таймеров, цифровых входов, битов состояния и
событий. Выберите булевые входы для расчета в
13-40 Булева переменная логич.соотношения1,
13-42 Булева переменная логич.соотношения2 и
13-44 Булева переменная логич.соотношения3. Задайте
используемые операторы для логического
комбинирования выбранных входов в 13-41 Оператор
логического соотношения 1 и 13-43 Оператор
логического соотношения 2.
. . .
. . .
. . .
. . .
Par. 13-43
Logic Rule Operator 2
Par. 13-41
Logic Rule Operator 1
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2
Par. 13-44
Logic Rule Boolean 3
130BB673.10
Рисунок 3.33
Приоритет вычислений
В первую очередь обрабатываются результаты из
13-40 Булева переменная логич.соотношения1,
13-41 Оператор логического соотношения 1 и
13-42 Булева переменная логич.соотношения2. Результат
вычисления (TRUE / FALSE) комбинируется со
значениями параметров 13-43 Оператор логического
соотношения 2 и 13-44 Булева переменная
логич.соотношения3, и в соответствии с логическим
соотношением получается конечный результат (TRUE /
FALSE).
13-40 Булева переменная логич.соотношения1
Массив [6]
Опция: Функция:
[0] * FALSE Вводит фиксированное значение
FALSE в логическом
соотношении.
[1] TRUE Вводит фиксированное значение
TRUE в логическом
соотношении.
13-40 Булева переменная логич.соотношения1
Массив [6]
Опция: Функция:
[2] Работа См. также описание группы
параметров 5-3*.
[3] В диапазоне См. также описание группы
параметров 5-3*.
[4] На задании См. также описание группы
параметров 5-3*.
[5] Предел момента См. также описание группы
параметров 5-3*.
[6] Предел тока См. также описание группы
параметров 5-3*.
[7] Вне диапазона тока См. также описание группы
параметров 5-3*.
[8] Ток ниже минимальн. См. также описание группы
параметров 5-3*.
[9] Ток выше макс. См. также описание группы
параметров 5-3*.
[10] Вне диапаз. скорости
[11] Пониж.скор., низкая См. также описание группы
параметров 5-3*.
[12] Скорость выше макс. См. также описание группы
параметров 5-3*.
[13] ОС вне диапазона См. также описание группы
параметров 5-3*.
[14] ОС ниже миним См. также описание группы
параметров 5-3*.
[15] ОС выше макс См. также описание группы
параметров 5-3*.
[16] Предупр.о перегрев См. также описание группы
параметров 5-3*.
[17] Напр.сети вне диап. См. также описание группы
параметров.
[18] Реверс См. также описание группы
параметров 5-3*.
[19] Предупреждение См. также описание группы
параметров 5-3*.
[20] Авар.сигнал(отключ.) См. также описание группы
параметров 5-3*.
[21] Ав.сигн.(откл.с фик) См. также описание группы
параметров 5-3*.
[22] Компаратор 0 Использование в логическом
соотношении результата
сравнения компаратора 0.
[23] Компаратор 1 Использование в логическом
соотношении результата
сравнения компаратора 1.
