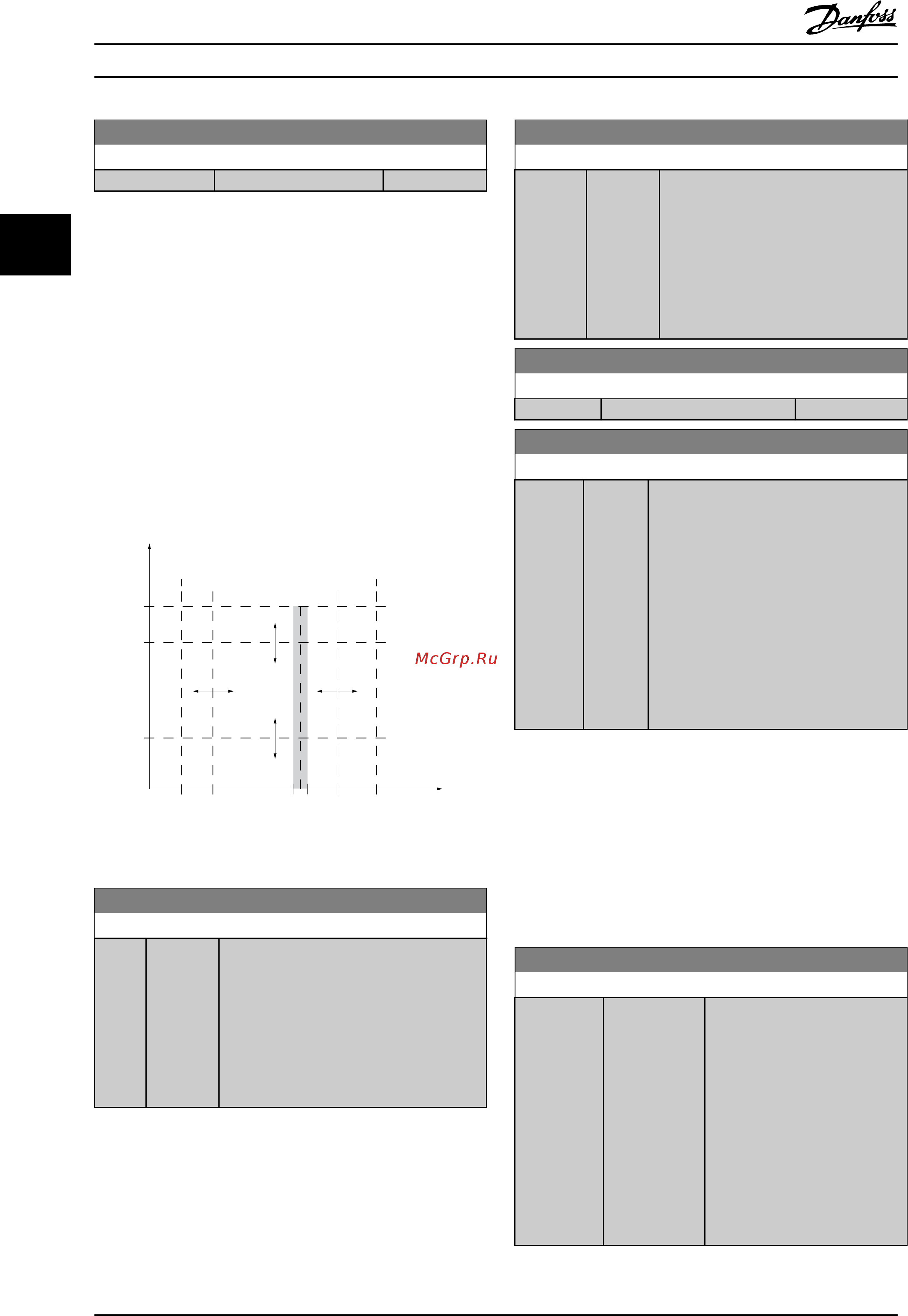

4-19 Макс. выходная частота
Диапазон: Функция:
Size related* [ 1.0 - 1000.0 Hz]
3.6.2 4-5* Настраиваемые
предупреждения
Определите настраиваемые пределы для
предупреждений по току, скорости, заданию и обратной
связи.
ПРИМЕЧАНИЕ
На дисплее невидимы, только при помощи Служебной
программы управления движением VLT, MCT 10.
Предупреждения отображаются на дисплее,
программируемом выходе или выводятся на шину
последовательного канала.
130BA064.10
(P 4-18)
(P 4-51)
(P 4-50)
(P 4-11) (P 4-53)(P 4-52) (P 4-13)
I
HIGH
I
LOW
n
LOW
n
HIGH
n
motor
I
motor
REF
ON REF
IN RANGE
I
LIM
n
MAX
n
MIN
[RPM]
Рисунок 3.20
4-50 Предупреждение: низкий ток
Диапазон: Функция:
0.00 A* [ 0.00 -
par. 4-51
A]
Введите значение I
LOW
. Когда ток
двигателя падает ниже этого предела
(I
LOW
), на дисплее появляется сообщение
НИЗКИЙ ТОК. Сигнальные выходы могут
программироваться на формирование
сигнала состояния на клемме 27 или 29 и
на релейном выходе 01 или 02. См.
Рисунок 3.20.
4-51 Предупреждение: высокий ток
Диапазон: Функция:
Size
related*
[ par.
4-50 - par.
16-37 A]
Введите значение I
HIGH
. Когда ток
двигателя превышает этот предел
(I
HIGH
), на дисплее появляется
сообщение БОЛЬШОЙ ТОК. Сигнальные
выходы могут программироваться на
формирование сигнала состояния на
клемме 27 или 29 и на релейном
выходе 01 или 02. См. Рисунок 3.20.
4-52 Предупреждение: низкая скорость
Диапазон: Функция:
0 RPM* [ 0 - par. 4-53 RPM]
4-53 Предупреждение: высокая скорость
Диапазон: Функция:
Size
related*
[ par.
4-52 -
par. 4-13
RPM]
Введите значение n
HIGH
. Когда скорость
двигателя превышает этот предел (n
HIGH
),
на дисплее появляется сообщение
ВЫСОКАЯ СКОРОСТЬ. Сигнальные
выходы могут программироваться на
формирование сигнала состояния на
клемме 27 или 29 и на релейном выходе
01 или 02. Программируйте верхний
предел сигнала скорости двигателя
(n
HIGH
) в пределах обычного рабочего
диапазона преобразователь частоты. См.
Рисунок 3.20.
ПРИМЕЧАНИЕ
При изменениях в 4-13 Верхн.предел скор.двигателя [об/
мин] значение в 4-53 Предупреждение: высокая скорость
переустановится на ту же величину, что и заданная в
4-13 Верхн.предел скор.двигателя [об/мин].
Если требуется установить другое значение в
4-53 Предупреждение: высокая скорость, изменение
выполняется путем программирования
4-13 Верхн.предел скор.двигателя [об/мин]
4-54 Предупреждение: низкое задание
Диапазон: Функция:
-999999.999 * [ -999999.999
- par. 4-55 ]
Введите нижний предел
задания. Если текущее задание
меньше указанного
предельного значения, на
дисплее появляется сообщение
Низк. задание. Сигнальные
выходы могут
программироваться на
формирование сигнала
состояния на клемме 27 или 29
и на релейном выходе 01 или
02.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
66 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
