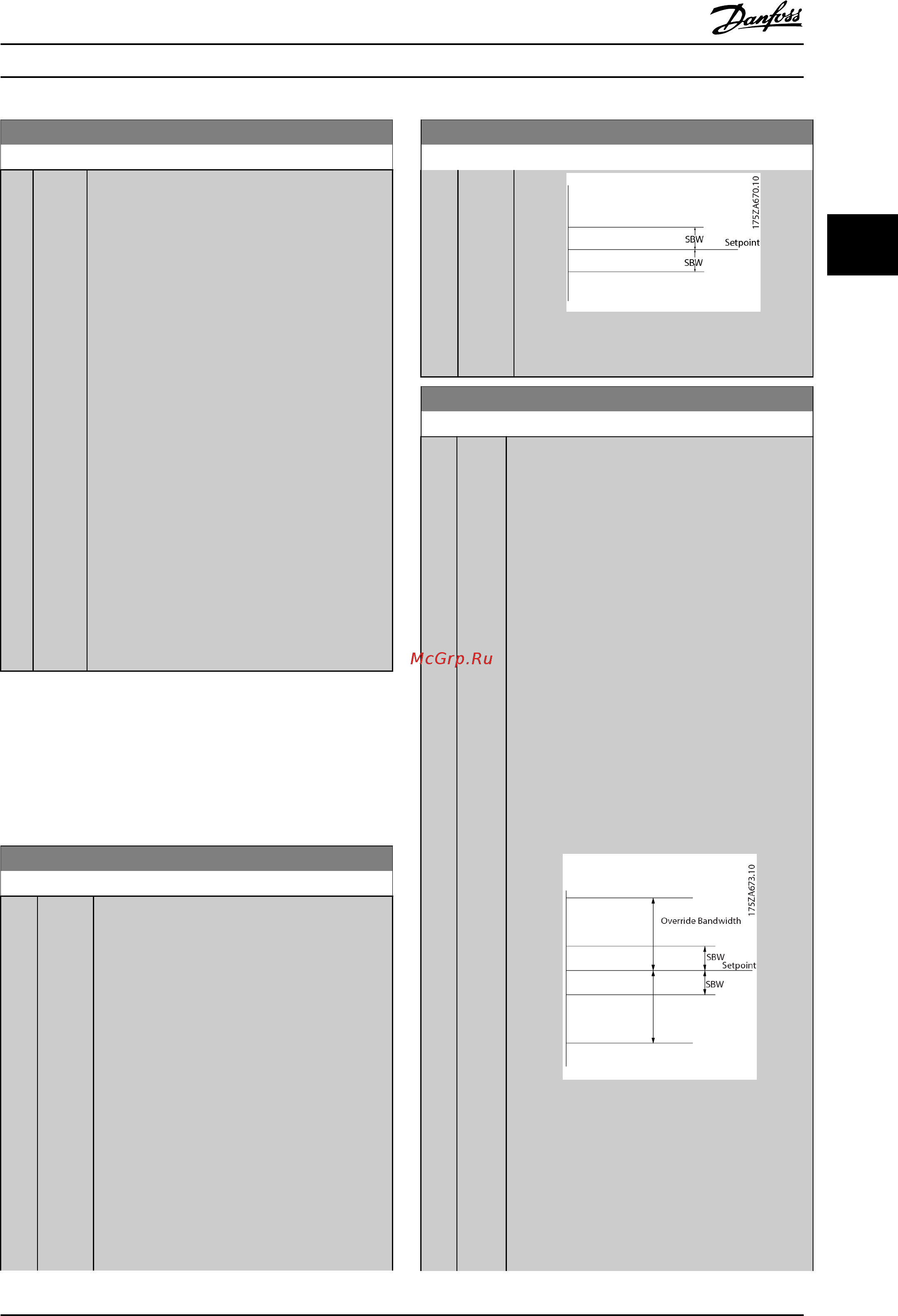

25-06 Количество насосов
Диапазон: Функция:
2 * [ 2 -
9. ]
Количество насосов, подключенных к каскад-
контроллеру, включая насос с регулируемой
скоростью. Если насос с регулируемой
скоростью подключен напрямую к
преобразователь частоты, а два других насоса с
фиксированной скоростью (насосы с задержкой)
управляются двумя встроенными реле, система
может управлять тремя насосами. Если и насос с
регулируемой скоростью, и насосы с
фиксированной скоростью должны управляться
встроенными реле, могут быть подключены
только два насоса.
Если для 25-05 Постоянный ведущий насос
выбран параметр Нет [0]: один насос с
регулируемой скоростью и один насос с
фиксированной скоростью; контролируются
встроенными реле. Если для 25-05 Постоянный
ведущий насос выбран параметр Да [1]: один
насос с регулируемой скоростью и один насос с
фиксированной скоростью контролируются
встроенными реле.
Один ведущий насос, см. 25-05 Постоянный
ведущий насос. Два насоса с фиксированной
скоростью контролируются встроенными реле.
3.23.2 25-2* Настройки диапазона частот
Включают в себя параметры для задания зоны, в
пределах которой допускается разброс давления перед
включением/отключением насосов с фиксированной
скоростью. Включают в себя также различные таймеры,
предназначенные для стабилизации управления.
25-20 Гистерезис при подключении след. насоса
Диапазон: Функция:
10
%*
[ 1 -
par.
25-21
%]
Установите ширину полосы включения (SBW) в
процентах такой величины, чтобы она
охватывала нормальные колебания давления в
системе. В системах каскадного управления,
чтобы избежать частой коммутации насосов,
имеющих фиксированную скорость, требуемое
давление в системе обычно поддерживается в
некотором диапазоне (интервале), а не на
постоянном уровне.
Полосы включения программируется в
процентах от значения 20-13 Минимальное
задание/ОС и 20-14 Максимальное задание/ОС.
Например, если уставка равна 5 бар и
значение SBW устанавливается равным 10 %,
допустимое давление в системе будет
находиться в пределах от 4,5 до 5,5 бар. В
пределах этой полосы никакого включения или
выключения насосов не происходит.
25-20 Гистерезис при подключении след. насоса
Диапазон: Функция:
Рисунок 3.69
25-21 Диапазон блокирования
Диапазон: Функция:
100
%*
[ par.
25-20
- 100
%]
В случае значительного и быстрого изменения
нагрузки в системе (например, внезапного
увеличения расхода воды) давление в системе
быстро изменяется, и для удовлетворения
потребностей оказывается необходимым
немедленно включить или выключить насос,
имеющий фиксированную скорость. Чтобы
блокировать немедленное срабатывание
таймера включения/выключения (25-23 Задержка
выключения насоса (таймер) и 25-24 Задержка
включения след. насоса (таймер)),
программируется ширина полосы блокирования
(OBW).
Значение OBW должно всегда
программироваться большим, чем ширина
полосы включения (SBW), задаваемая в
25-20 Гистерезис при подключении след. насоса.
Полосы включения программируется в
процентах от значения 3-02 Мин. задание и
3-03 Макс. задание.
Рисунок 3.71
Если установить значение OBW слишком
близким значению SBW, это может нанести вред
вследствие частой коммутации при
кратковременных изменениях давления. Если
установить значение OBW слишком большим,
это может привести к недопустимо высокому
