Быстрая настройка
Эффективная настройка параметров для применения в
области VLT
®
HVAC Drive
Для подавляющего большинства применений в области
VLT
®
HVAC Drive параметры могут быть легко настроены
при помощи только меню [Quick Setup] (Быстрая
настройка).
При нажатии [Quick Menu] (Быстрое меню) появляются
различные области быстрого меню. См. также рис. 6.1
ниже и таблицы Q3-1–Q3-4 в следующем разделе
Настройки функций.
Пример использования меню быстрой настройки
Предположим, нужно установить время замедления
равным 100 секундам:
1. Выберите [Quick Setup] (Быстрая настройка). В
быстрой настройке появляется 0-01 язык
2.
Нажимайте кнопку [
▼
] несколько раз до тех
пор, пока не появится 3-42 Время замедления 1
с установкой по умолчанию 20 секунд
3. Нажмите [OK]
4.
С помощью кнопки [
◀
] выделите третью цифру
перед запятой
5.
Нажимая кнопку [
▲
] измените «0» на «1»
6.
С помощью кнопки [
▶
] выделите цифру «2»
7.
Нажимая кнопку [
▼
] измените «2» на «0»
8. Нажмите [OK]
Теперь установлено новое время замедления, равное
100 с.
Рекомендуется производить настройку в порядке
перечисленных операций.
ПРИМЕЧАНИЕ
Полное описание функций дано в разделах 3 Описание
параметров.

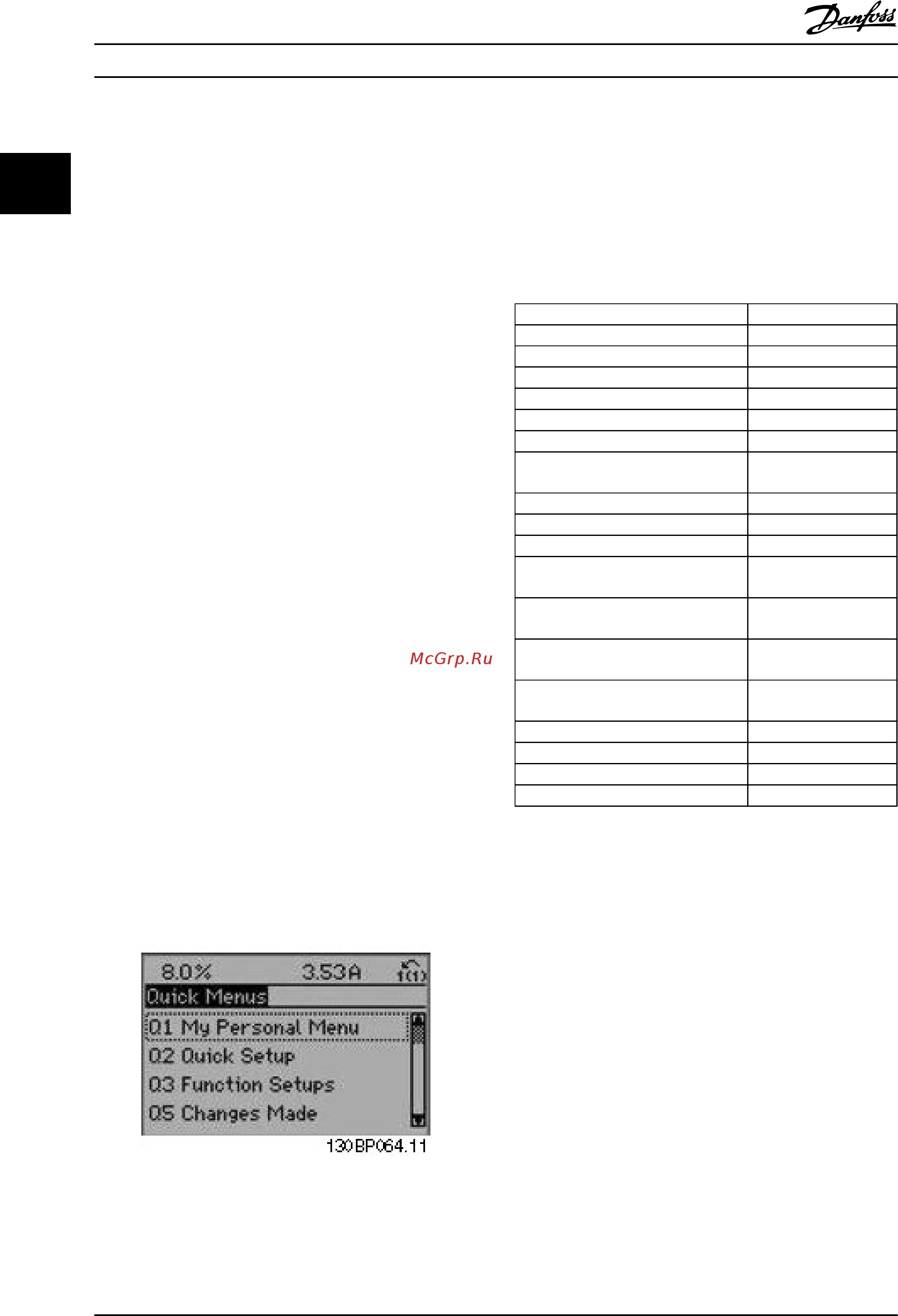

Рисунок 2.16 Вид быстрого меню
Меню быстрой настройки обеспечивает доступ к 18
наиболее важным параметрам настройки
преобразователя частоты. После программирования
преобразователь частоты в большинстве случаев готов
к работе. Эти 18 параметров быстрого меню показаны в
таблице, представленной ниже. Полное описание
функций дано в настоящем руководстве в разделах,
описывающих параметры.
Параметр [ед. изм.]
0-01 язык
1-20 Мощность двигателя [кВт] [кВт]
1-21 Мощность двигателя [л.с.] [л.с.]
1-22 Напряжение двигателя* [B]
1-23 Частота двигателя [Гц ]
1-24 Ток двигателя [А]
1-25 Номинальная скорость
двигателя
[об/мин]
1-28 Проверка вращения двигателя [Гц]
3-41 Время разгона 1 [с]
3-42 Время замедления 1 [с]
4-11 Нижн.предел скор.двигателя[об/
мин]
[об/мин]
4-12 Нижний предел скорости
двигателя [Гц]*
[Гц ]
4-13 Верхн.предел скор.двигателя [об/
мин]
[об/мин]
4-14 Верхний предел скорости
двигателя [Гц]*
[Гц ]
3-19 Фикс. скорость [об/мин] [об/мин]
3-11 Фиксированная скорость [Гц]* [Гц ]
5-12 Клемма 27, цифровой вход
5-40 Реле функций**
Таблица 2.2 Параметры быстрой настройки
*Вид дисплея зависит от выбора, сделанного в параметрах
0-02 Единица измер. скор. вращ. двигат. и 0-03 Региональные
установки. Установки по умолчанию параметров 0-02 Единица
измер. скор. вращ. двигат. и 0-03 Региональные установки
зависят от региона мира, куда поставляется
преобразователь частоты, но при необходимости могут
быть изменены.
** 5-40 Реле функций — это массив, в котором можно выбрать
между реле1 [0] или реле2 [1]. Стандартное значение — реле 1
[0], выбор аварийной сигнализации по умолчанию — [9].
Описание параметров см. в разделе Параметры общего
назначения.
Подробнее о настройках программирования см. в VLT
®
HVAC Drive Руководстве по программированию MG.
11.CX.YY
x = номер версии
y = язык
Программирование
Руководство по программированию привода VLT
®
HVAC
18 MG11CD50 - VLT
®
