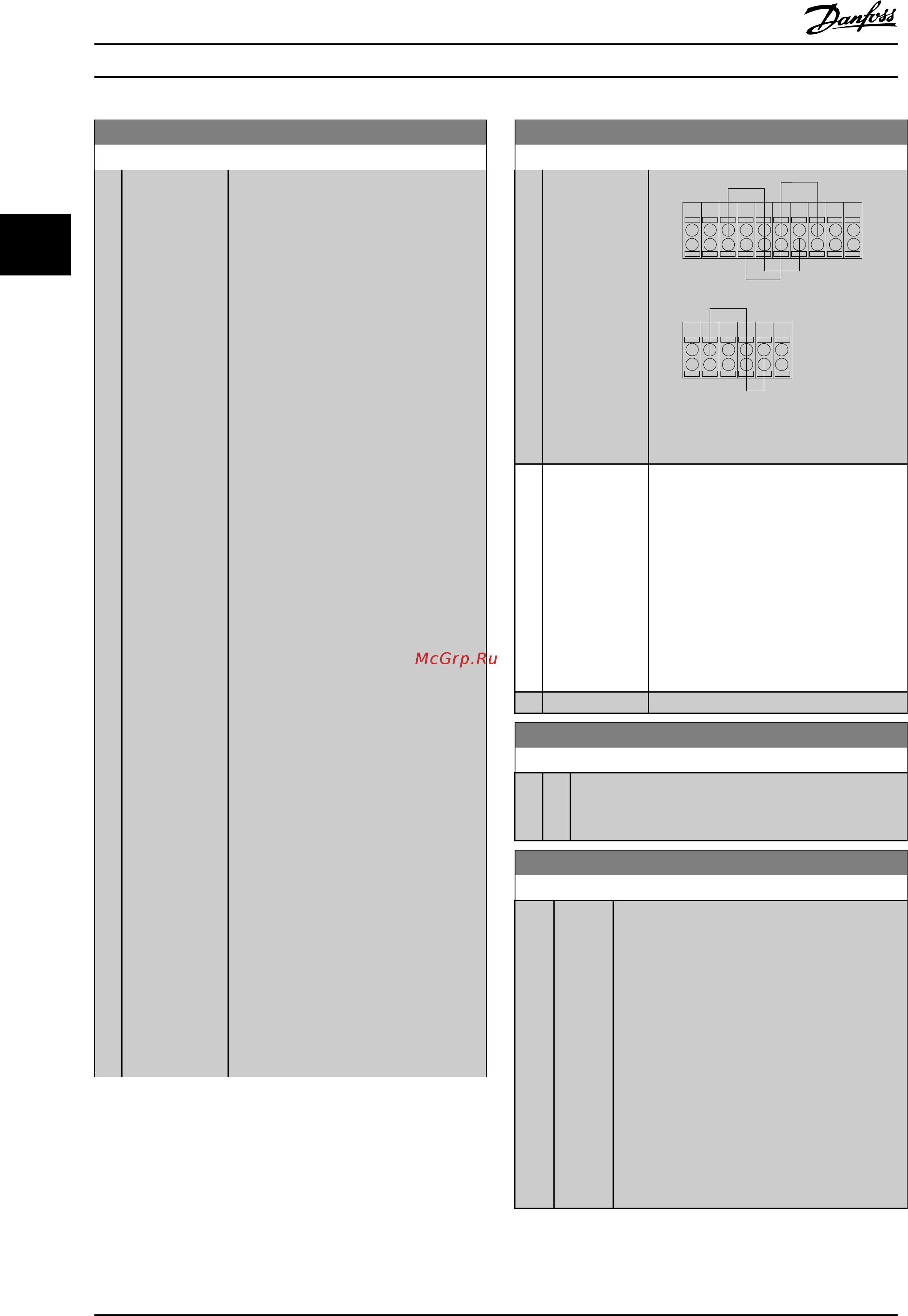

14-22 Режим работы
Опция: Функция:
1. Выберите Тестирование платы
управления [1].
2. Отключите сетевое питание и
подождите, пока погаснет
подсветка дисплея.
3. Установите переключатели S201
(A53) и S202 (A54) в положение
«ВКЛ» / I.
4. Вставьте вилку контрольного
разъема (см. ниже).
5. Включите сетевое питание.
6. Выполните различные
проверки.
7. Результаты отображаются на
LCP, и преобразователь частоты
переходит в непрерывный цикл
проверки.
8. 14-22 Режим работы
автоматически устанавливается
в значение «Нормальное
функционирование». После
тестирования платы управления
выключите и включите питание
для запуска обычного режима
работы.
Если проверка успешна,
LCP показание: Плата управления в
норме.
Отключите сетевое питание и снимите
вилку контрольного разъема. На плате
управления загорится зеленый
светодиод.
Если проверка не удалась,
LCP показание: Неисправность входа/
выхода платы управления.
Замените преобразователь частоты или
плату управления. На плате управления
включается красный светодиод. Для
проверки разъемов соедините/
сгруппируйте следующие выводы как
показано ниже: (18 - 27 - 32), (19 - 29 -
33) и (42 - 53 - 54).
14-22 Режим работы
Опция: Функция:
130BA314.10
1312 18 37322719 29 33 20
5039 42 5453 55
Рисунок 3.38
[2] Инициализация Выберите значение Инициализация [2]
для переустановления значений по
умолчанию всех параметров, кроме
15-03 Кол-во включений питания,
15-04 Кол-во перегревов и 15-05 Кол-во
перенапряжений. преобразователь
частоты переустанавливается при
очередном включении питания.
14-22 Режим работы также возвращается
к значению по умолчанию Нормальная
работа [0].
[3] Режим загрузки
14-23 Устан. кода типа
Опция: Функция:
Установка нового кода типа. Этот параметр
используется для установки кода типа для
определенных преобразователь частоты.
14-25 Задержка отключ.при пред. моменте
Диапазон: Функция:
60 s* [0 - 60
s]
Введите задержку отключения при
предельном крутящем моменте в секундах.
Когда выходной крутящий момент достигает
предельных значений (параметры
4-16 Двигательн.режим с огранич. момента и
4-17 Генераторн.режим с огранич.момента),
включается предупреждение. Если
предупреждение о предельном крутящем
моменте активно в течение заданного в этом
параметре времени, преобразователь частоты
отключается. Выключите задержку отключения,
установив параметр равным 60 с = ВЫКЛ. При
этом сохраняется активный контроль
теплового состояния преобразователь
частоты.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
128 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
3
3
