1-58 Имп.ток при пров.пуск.с хода
Диапазон: Функция:
определения направления вращения
двигателя. Диапазон значений и функция
зависят от параметра 1-10 Конструкция
двигателя:
[0] Асинхронный: [0–200 %]
При снижении данного значения уменьшается
крутящий момент. 100 % означает
номинальный ток двигателя. В этом случае
значение по умолчанию 30 %.
[1] Неявнопол. с пост. магн.: [0–40 %]
При использовании двигателей с
постоянными магнитами (PM) рекомендуется
использовать общее значение 20 %. Высокие
значения могут привести к увеличению
производительности. Однако на двигателях с
противоэдс выше 300VLL (среднеквадр.) при
номинальной скорости и высокой индукции
катушки (более 10 мГн) рекомендуется
использовать меньшее значение, чтобы
избежать неправильной оценки скорости.
Параметр активен, когда разрешен
1-73 Запуск с хода.
ПРИМЕЧАНИЕ
Обзор соотношения между параметрами PM Пуск с хода
см. в описании 1-70 PM Start Mode.
1-59 Ч-та имп.при пров.пуск.с хода
Диапазон: Функция:
Size
related*
[ 0 -
0. %]
Параметр является активным, если включен
1-73 Запуск с хода. Диапазон значений и
функция зависят от параметра
1-10 Конструкция двигателя:
[0] Асинхронный: [0–500 %]
Контролируйте процент частоты для
импульсов, используемых для обнаружения
направления вращения двигателя.
Увеличение этого значения уменьшит
создаваемый крутящий момент. В этом
режиме 100 % означает удвоенную частоту
компенсации скольжения.
[1] Неявнопол. с пост. магн.: [0–10 %]
Этот параметр определяет скорость
двигателя (в % от номинальной скорости),
ниже которой функция ожидания (см.
2-06 Ток торможения пост. током и
2-07 Время торможения пост. током,
параметры станут активными. Этот параметр
действует только в том случае, если 1-70 PM
Start Mode установлен на значение [1]
Ожидание и только после запуска двигателя.
ПРИМЕЧАНИЕ
НЕ устанавливайте для этого параметра слишком
высокое значение при высокой инерции.
3.3.7 1-6* Установка зависим. от нагрузки
1-60 Компенсация нагрузки на низк.скорости
Диапазон: Функция:
100 %* [0 - 300
%]
Введите величину в процентах для
коррекции напряжения в зависимости от
нагрузки при вращении двигателя на
низкой скорости и получения оптимальной
характеристики U/f. Диапазон частот, в
пределах которого этот параметр активен,
определяется типоразмером двигателя.
Типоразмер
двигателя [kW]
Измените значение
на свыше [Hz]
0,25–7,5 < 10
11-45 < 5
55 -550 < 3-4
Таблица 3.8
ПРИМЕЧАНИЕ
1-60 Компенсация нагрузки на низк.скорости не имеет
действия, если 1-10 Конструкция двигателя = [1]
Неявнопол. с пост. магн.

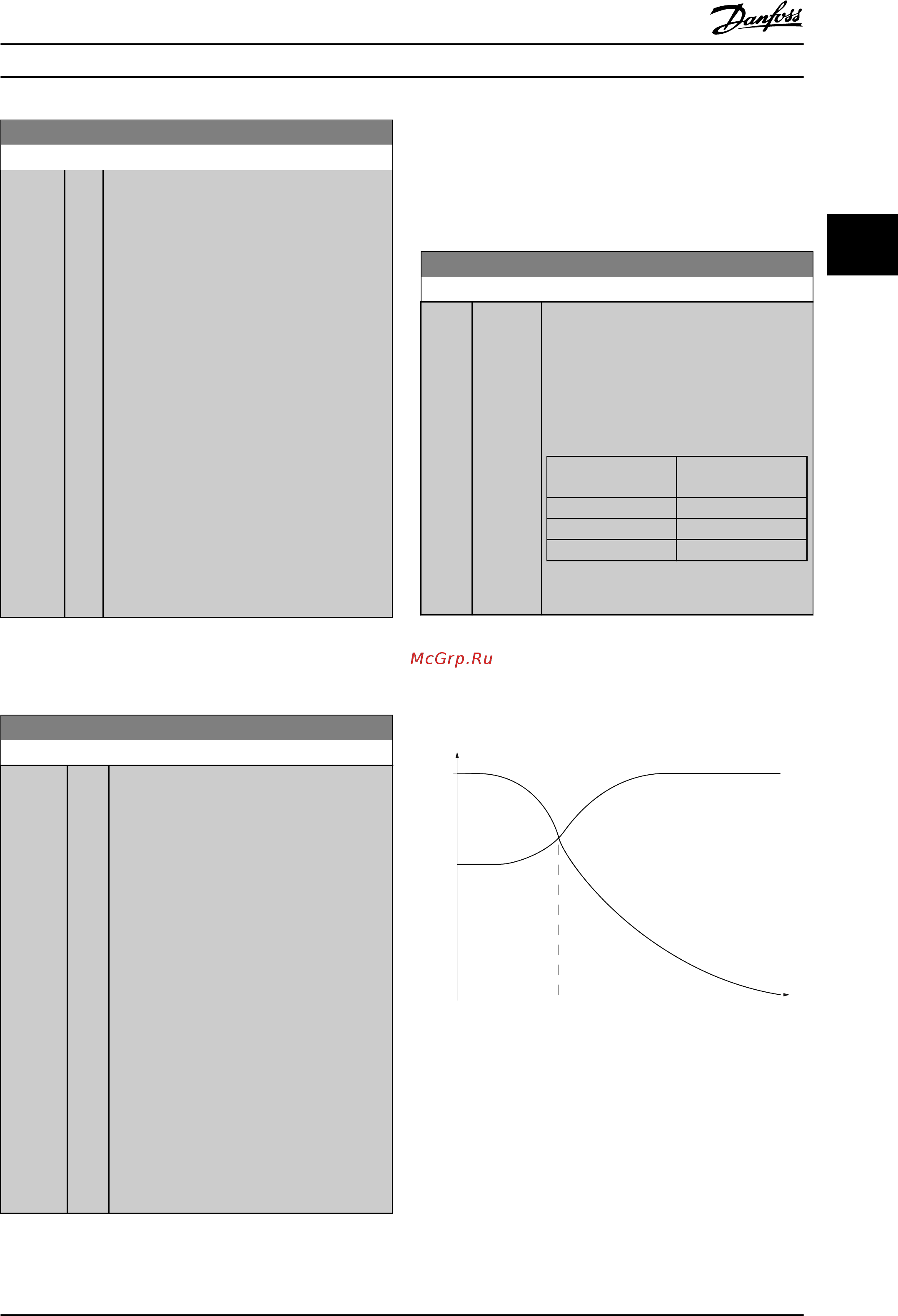

130BA046.11
60%
0%
100%
U
m
Changeover
f
out
Par.1-60 Par.1-61
Рисунок 3.9
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 49
3
