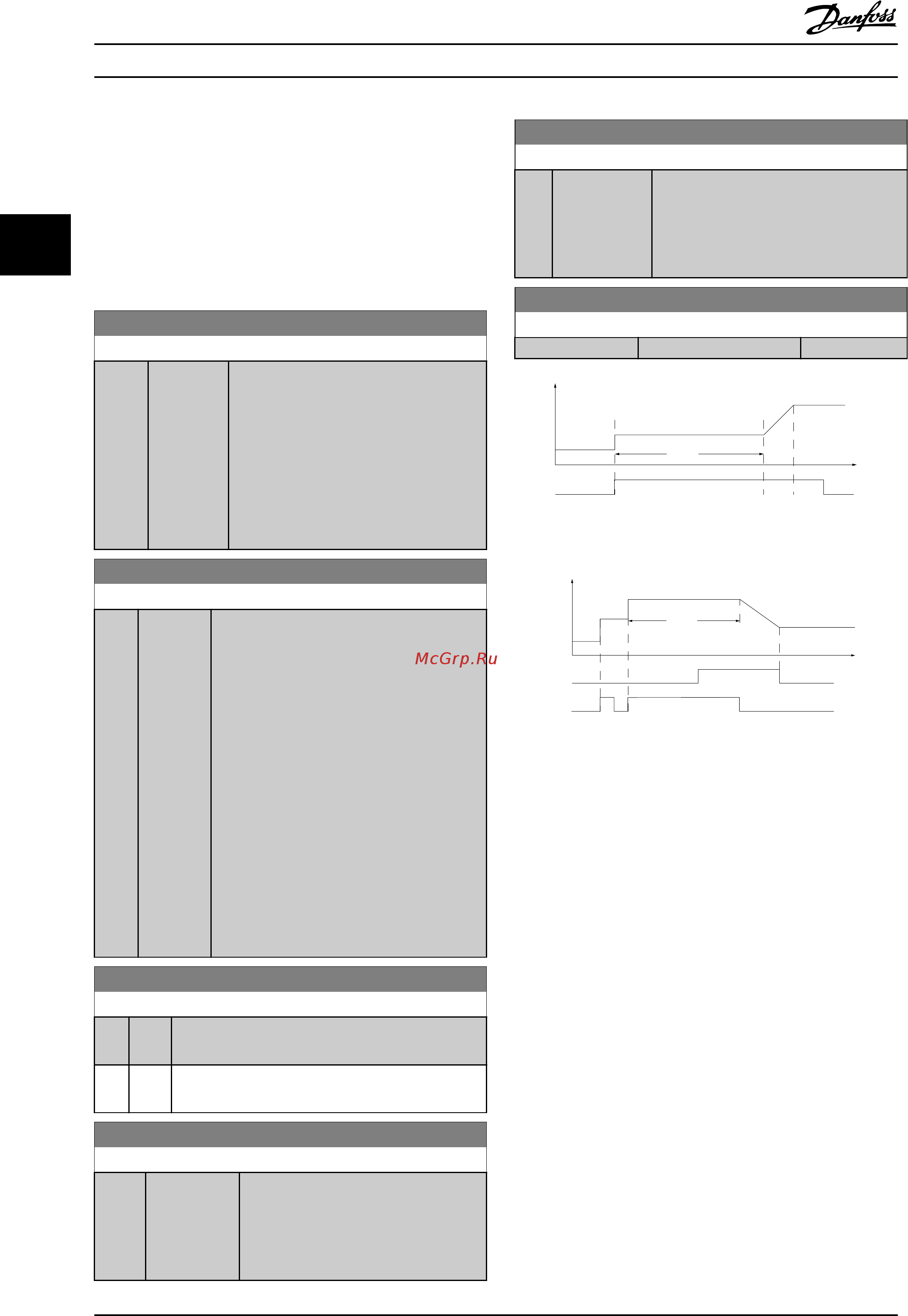

3.5.6 3-9* Цифр. потенциометр
Функция цифрового потенциометра позволяет
оператору увеличить или уменьшить текущее задание
путем активизации набора цифровых входов с помощью
функций УВЕЛИЧИТЬ, УМЕНЬШИТЬ или СБРОСИТЬ. Чтобы
активизировать функцию, не менее одного цифрового
входа должно быть установлено на значение
УВЕЛИЧИТЬ или УМЕНЬШИТЬ.
3-90 Размер ступени
Диапазон: Функция:
0.10 %* [0.01 -
200.00 %]
Введите значение приращения,
необходимое для выполнения команд
УВЕЛИЧИТЬ/УМЕНЬШИТЬ в процентах от
скорости синхронного двигателя, n
s
.
Если активизирована команда
УВЕЛИЧИТЬ / УМЕНЬШИТЬ, то
результирующее задание будет
увеличено / уменьшено на величину,
установленную для этого параметра.
3-91 Время изменения скор.
Диапазон: Функция:
1.00 s [0.00 -
3600.00 s]
Введите время изменения скорости, т.е.
время регулировки задания от 0 до 100 %
для заданной функции цифрового
потенциометра (УВЕЛИЧИТЬ, УМЕНЬШИТЬ
или ОЧИСТИТЬ).
Если команда УВЕЛИЧИТЬ / УМЕНЬШИТЬ
подается в течение времени,
превышающего период задержки
изменения скорости, заданный в
3-95 Задержка рампы, текущее задание
будет изменяться в сторону разгона /
замедления в соответствии с данным
временем изменения скорости. Время
изменения скорости определяется как
время, используемое для регулировки
задания ступенями, предусмотренными в
3-90 Размер ступени.
3-92 Восстановление питания
Опция: Функция:
[0] * Выкл. Сброс задания цифрового потенциометра до 0%
после включения питания.
[1] Вкл. Восстановление последнего значения цифрового
потенциометра при включении питания.
3-93 Макс. предел
Диапазон: Функция:
100 %* [-200 - 200
%]
Установите максимально допустимое
значение результирующего задания.
Это целесообразно, если для тонкой
настройки результирующего задания
используется цифровой потенциометр.
3-94 Мин. предел
Диапазон: Функция:
0 %* [-200 - 200
%]
Установите минимально допустимое
значение результирующего задания. Это
целесообразно, если для тонкой
настройки результирующего задания
используется цифровой потенциометр.
3-95 Задержка рампы
Диапазон: Функция:
Size related* [ 0.000 - 0.000 ]
Speed
Time (s)
Inc
130BA158.11
P 3-95
Рисунок 3.18
Speed
Time (s)
Dec
Inc
130BA159.11
P 3-95
Рисунок 3.19
Описание параметров
Руководство по программированию привода VLT
®
HVAC
64 MG11CD50 - VLT
®
