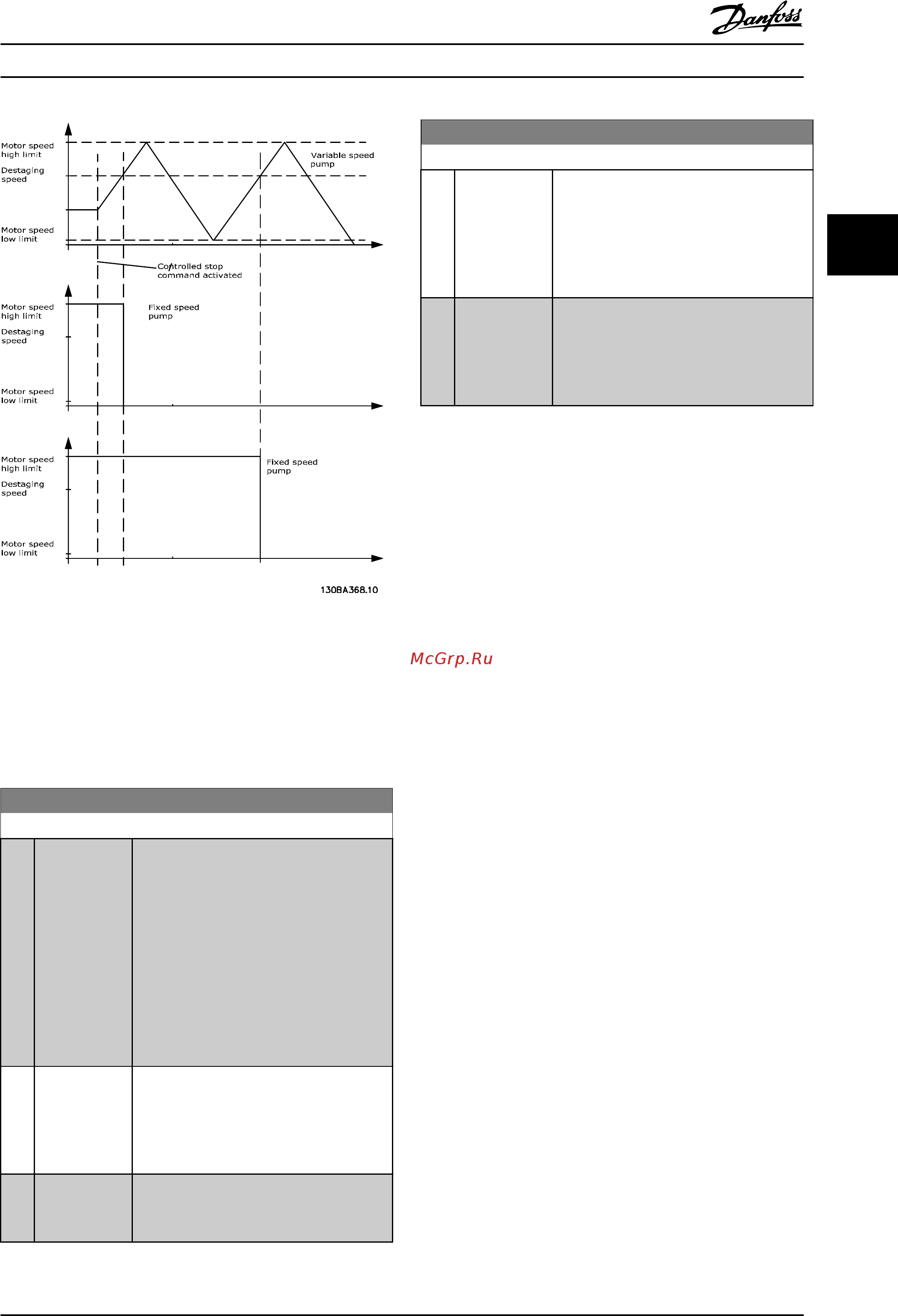

Рисунок 3.79
3.23.4 25-5* Настройки чередования
Параметры для определения условий замены насоса с
регулируемой скоростью (ведущего насоса), если
замена насоса выбрана в качестве части стратегии
управления.
25-50 Чередование ведущего насоса
Опция: Функция:
Замена ведущего насоса выравнивает
использование насосов путем
периодической замены насоса с
регулируемой скоростью. Она
обеспечивает равномерное
использование насосов с течением
времени. Замена ведущего насоса
выравнивает использование насосов.
При этом для подключения всегда
выбирается насос с наименьшей
наработкой.
[0]
*
Выкл. Замена ведущего насоса не
производится. Установить значение этого
параметра иное, чем Выкл.[0]
невозможно, если значение 25-02 Пуск
двигателя отлично от Прямой пуск [0].
[1] При
выключении
Замена ведущего насоса будет
происходить при включении другого
насоса.
25-50 Чередование ведущего насоса
Опция: Функция:
[2] По команде Замена ведущего насоса будет
происходить при поступлении внешней
команды или при наступлении
запрограммированного события.
Возможные варианты см. в
25-51 Событие для переключения.
[3] При вкл или
по коман.
Замена насоса с регулируемой
скоростью (ведущего насоса) будет
происходить при включении или при
поступлении сигнала «По команде». (См.
выше.)
ПРИМЕЧАНИЕ
Установить значение этого параметра иное, чем Выкл.
[0] если 25-05 Постоянный ведущий насос установлено
на Да [1].
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 215
