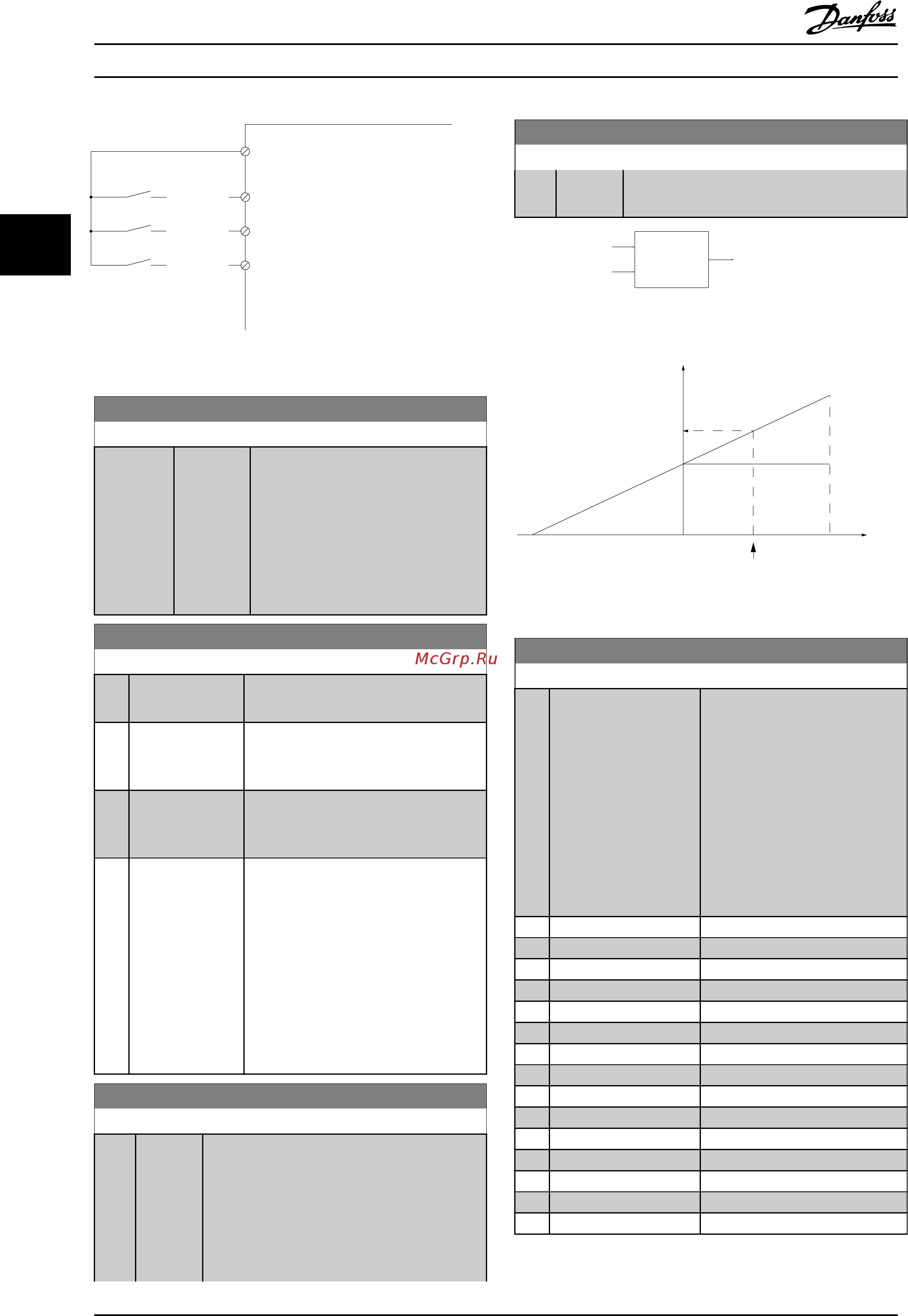

[P 5-13=Preset ref. bit 0]
Preset
[P 5-14=Preset ref. bit 1]
[P 5-15=Preset ref. bit 2]
10101010
76543210
29
12
(+24V)
11001100
32
11110000
33
130BA149.10
Рисунок 3.12
3-11 Фиксированная скорость [Гц]
Диапазон: Функция:
Size
related*
[ 0.0 - par.
4-14 Hz]
Фиксированная скорость — это
заданная выходная скорость
двигателя, которую обеспечивает
преобразователь частоты, когда
активизирована функция
фиксированной скорости.
См. также 3-80 Темп изм. скор.при
перех. на фикс. скор..
3-13 Место задания
Опция: Функция:
Выберите, какое место задания нужно
активизировать
[0] * Связанное Ручн/
Авто
Использовать местное задание в
ручном режиме; или дистанционное
задание в автоматическом режиме.
[1] Дистанционное Использовать дистанционное задание
как в ручном, так и в автоматическом
режиме.
[2] Местное Использовать местное задание как в
ручном, так и в автоматическом
режиме.
ПРИМЕЧАНИЕ
При установке на местное [2]
преобразователь частоты снова
начнет работу с данной
настройки после выключения
питания.
3-14 Предустановл.относительное задание
Диапазон: Функция:
0.00
%*
[-100.00
- 100.00
%]
Фактическое задание, Х, будет увеличено
или уменьшено на процент Y, установленный
в 3-14 Предустановл.относительное задание.
Результат представляет собой фактическое
задание Z. Фактическое задание (X) — это
сумма входов, выбранных в 3-15 Источник
задания 1, 3-16 Источник задания 2,
3-14 Предустановл.относительное задание
Диапазон: Функция:
3-17 Источник задания 3 и 8-02 Источник
управления.
Relative
Z=X+X*Y/100
Resulting
actual
reference
Y
X
130BA059.12
Z
Рисунок 3.13
X
100
%
0-100
Z
Y
X+X*Y/100
P 3-14
130BA278.10
Рисунок 3.14
3-15 Источник задания 1
Опция: Функция:
Выберите вход задания,
который должен использоваться
для подключения первого
сигнала задания. 3-15 Источник
задания 1, 3-16 Источник
задания 2 и 3-17 Источник
задания 3 определяют до трех
различных сигналов задания.
Сумма этих сигналов задания
определяет фактическое
задание.
[0] Не используется
[1] * Аналоговый вход 53
[2] Аналоговый вход 54
[7] Имп. вход 29
[8] Имп. вход 33
[20] Цифр.потенциометр
[21] Аналог.вход X30/11
[22] Аналог.вход X30/12
[23] Аналоговый вход X42/1
[24] Аналоговый вход X42/3
[25] Аналоговый вход X42/5
[29] Аналог. вход X48/2
[30] Внешн. замкн. контур 1
[31] Внешн. замкн. контур 2
[32] Внешн. замкн. контур 3
Описание параметров
Руководство по программированию привода VLT
®
HVAC
60 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
3
