3.23 Главное меню – Каскад-контроллер – Группа 25
Параметры для конфигурирования базового каскад-контроллера, обеспечивающего управление последовательностью
работы нескольких насосов. Более конкретное описание и примеры подключений см. в разделе Примеры применения
базового каскад-контроллера в Руководстве по проектированию, MG20NXYY.
Для конфигурирования каскад-контроллера в соответствии с действующей системой и требуемой стратегией
управления рекомендуется соблюдать описанную ниже последовательность, начав с группы параметров 25-0*
Системные настройки и следующей группы параметров 25-5* Настройки чередования. Эти параметры обычно могут
быть установлены заранее.
Значения в Настройках полосы частот, 25-2*, и Настройках включения, 25-4*, часто зависят от динамических
характеристик системы и окончательной настройки, производимой на стадии ввода установки в эксплуатацию.
ПРИМЕЧАНИЕ
Каскад-контроллер предназначен для работы в замкнутом контуре регулирования, контролируемом встроенным ПИД-
регулятором (в 1-00 Режим конфигурирования выбирается значение «Замкнутый контур регулирования»). Если в
1-00 Режим конфигурирования установлено значение Разомкнутый контур регулирования, все насосы, работающие с
фиксированной скоростью, будут отключены, но насос, имеющий регулируемую скорость, будет и далее управляться
преобразователь частоты, теперь в конфигурации с разомкнутым контуром регулирования.

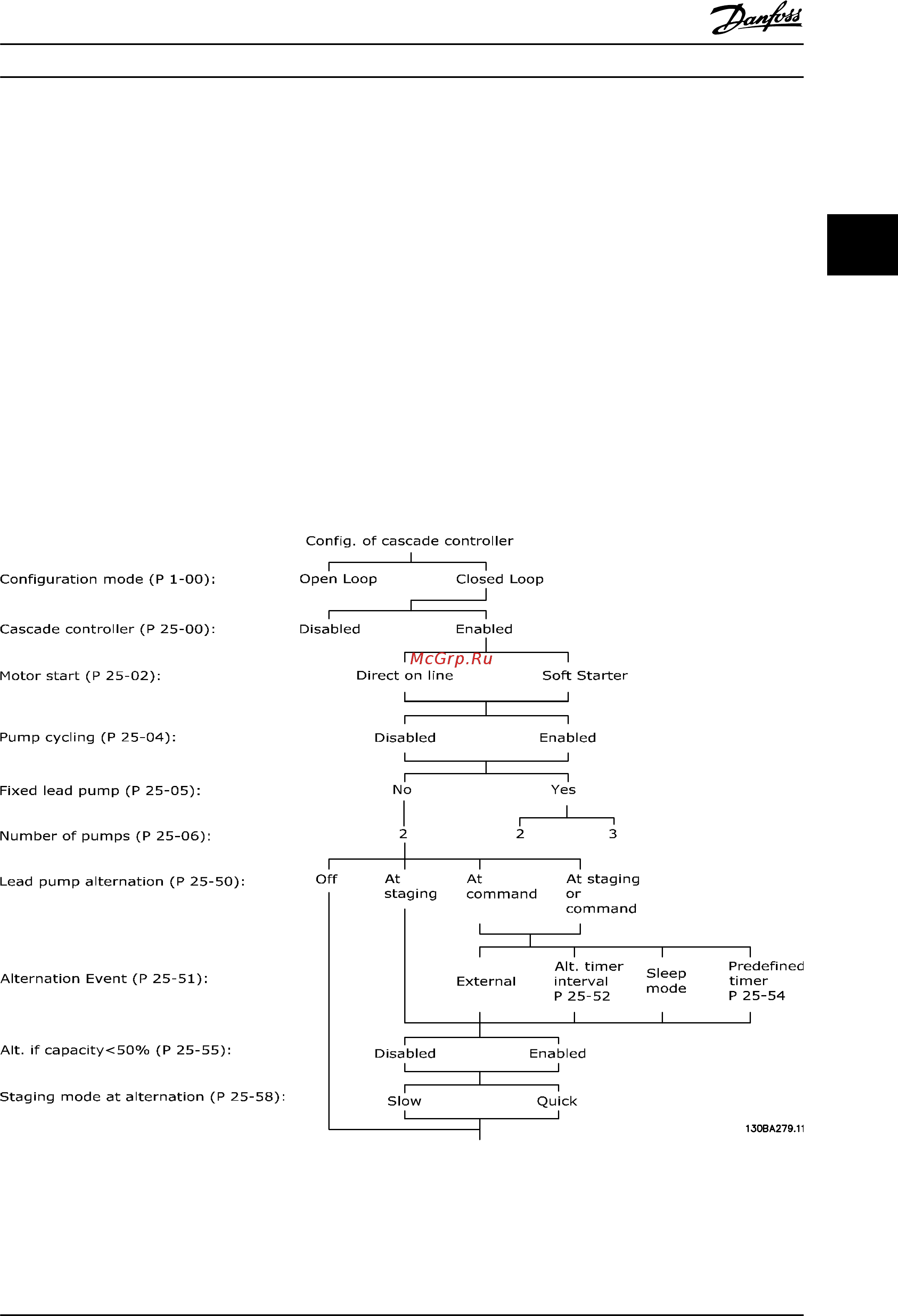

Рисунок 3.67
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 207
