16-70 Импульсный выход №29 [Гц]
Диапазон: Функция:
0 * [0 - 40000 ] Показывает фактическое число импульсов
на клемме 29 в режиме цифрового выхода.

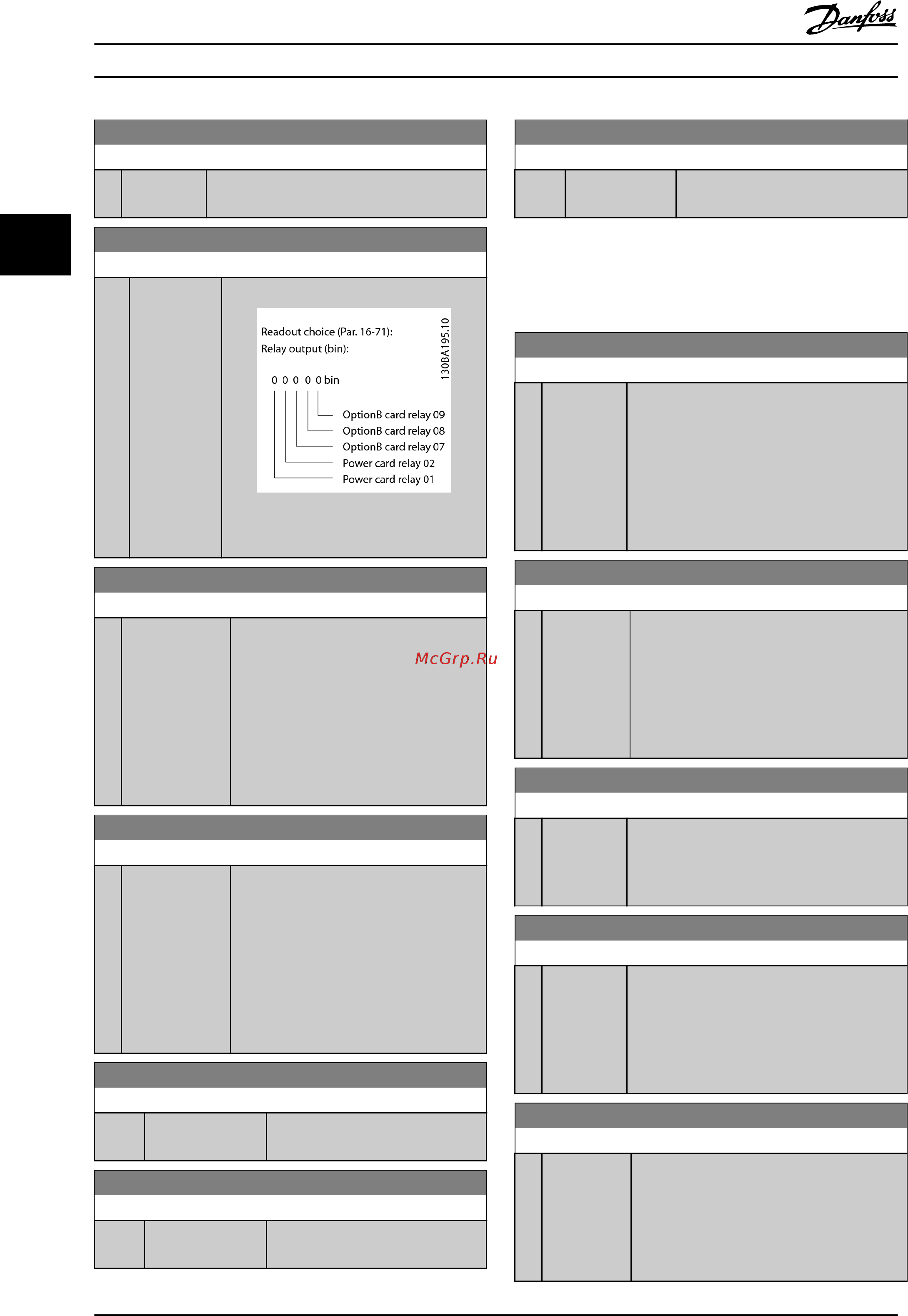

16-71 Релейный выход [двоичный]
Диапазон: Функция:
0 * [0 - 511 ] Просмотр настройки всех реле.
Рисунок 3.45
16-72 Счетчик A
Диапазон: Функция:
0 * [-2147483648 -
2147483647 ]
Просмотр предустановленного значения
Счетчика А. Счетчики полезны в
качестве операндов компаратора, см.
13-10 Операнд сравнения.
Значение может быть сброшено или
изменено либо через цифровые входы
(группа параметров 5-1*), либо с
помощью системы SLC (13-52 Действие
контроллера SL).
16-73 Счетчик B
Диапазон: Функция:
0 * [-2147483648 -
2147483647 ]
Просмотр предустановленного значения
Счетчика В. Счетчики полезны в
качестве операндов компаратора
(13-10 Операнд сравнения).
Значение может быть сброшено или
изменено либо через цифровые входы
(группа параметров 5-1*), либо с
помощью системы SLC (13-52 Действие
контроллера SL).
16-75 Аналоговый вход X30/11
Диапазон: Функция:
0.000 * [-20.000 - 20.000 ] Просмотр фактического значения
на входе X30/11 модуля MCB 101.
16-76 Аналоговый вход X30/12
Диапазон: Функция:
0.000 * [-20.000 - 20.000 ] Просмотр фактического значения
на входе X30/12 модуля MCB 101.
16-77 Аналоговый выход X30/8 [мА]
Диапазон: Функция:
0.000 * [0.000 - 30.000 ] Просмотр фактического значения на
входе X30/8 в мА.
3.16.5 16–8* Fieldbus и Порт FC
Параметры, характеризующие состояние заданий и
командных слов ШИНЫ.
16-80 Fieldbus, ком. слово 1
Диапазон: Функция:
0 * [0 - 65535 ] Показывает двубайтовое командное слово,
полученное от управляющего устройства
шины. Интерпретация командного слова
зависит от установленного варианта
Fieldbus и профиля командного слова,
выбранного в 8-10 Профиль управления.
Более подробная информация приведена в
соответствующем руководстве по Fieldbus.
16-82 Fieldbus, ЗАДАНИЕ 1
Диапазон: Функция:
0 * [-200 -
200 ]
Показывает слово, состоящее из двух байт,
посылаемое управляющим устройством
шины вместе с командным словом для
установки значения задания.
Более подробная информация приведена в
соответствующем руководстве по
периферийной шине fieldbus.
16-84 Слово сост. вар. связи
Диапазон: Функция:
0 * [0 - 65535 ] Показывает расширенное слово состояния
доп. устройства связи Fieldbus.
Более подробная информация приведена в
соответствующем руководстве по Fieldbus.
16-85 порт ПЧ, ком. слово 1
Диапазон: Функция:
0 * [0 - 65535 ] Показывает двубайтовое командное слово,
полученное от управляющего устройства
шины. Интерпретация командного слова
зависит от установленного варианта
Fieldbus и профиля командного слова,
выбранного в 8-10 Профиль управления.
16-86 порт ПЧ, ЗАДАНИЕ 1
Диапазон: Функция:
0 * [-200 - 200 ] Показывает двубайтовое слово состояния,
посланное в управляющее устройство
шины. Интерпретация слова состояния
зависит от установленного варианта шины
fieldbus и профиля командного слова,
выбранного в 8-10 Профиль управления.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
144 MG11CD50 - VLT
®
