Внешние сигналы останова, активизированные с
помощью сигналов управления или переданные по
последовательной шине, отменяют команду «пуск»,
поданную с LCP.
При нажатии кнопки [Hand on] (Ручной пуск) остаются
активными следующие сигналы управления:
•
[Hand on] (Ручной пуск) – [Off] (Выкл.) – [Auto
on] (Автоматический пуск)
•
Сброс
•
Инверсный останов выбегом
•
Реверс
•
Выбор конфигурации «младший бит» — выбор
конфигурации «старший бит»
•
Команда останова, поданная по
последовательному каналу связи
•
Быстрый останов
•
Торможение постоянным током
Кнопка [Off] (Выкл.) останавливает подключенный
двигатель. С помощью 0-41 Кнопка [Off] на МПУ действие
кнопки может быть выбрано как Разрешено [1] или
Запрещено [0].
Если функция внешнего останова не выбрана и кнопка
[Off] (Выкл.) не активизирована, двигатель можно
остановить путем отключения питающей сети.
[Auto On] (Автоматический пуск) обеспечивает
возможность управления преобразователь частоты
через клеммы управления и/или по каналу
последовательной связи. Когда на клеммы управления
и/или на шину управления поступает сигнал пуска,
преобразователь частоты запускается. С помощью
0-42 Кнопка [Auto on] на МПУ действие кнопки может
быть выбрано как Разрешено [1] или Запрещено [0].
ПРИМЕЧАНИЕ
Сигнал HAND-OFF-AUTO, передаваемый через цифровые
входы, имеет более высокий приоритет по сравнению с
сигналами, выдаваемыми кнопками управления [Hand
On] (Ручной пуск) [Auto On] (Автоматический пуск).
[Reset] (Сборос) используется для перевода
преобразователь частоты в исходное состояние после
его нахождения в аварийном режиме (отключения). С
помощью 0-43 Кнопка [Reset] на LCP можно выбрать
Разрешено [1], или Запрещено [0].
2.1.3 Быстрый перенос значений
параметров между несколькими
преобразователями частоты
После завершения настройки преобразователь частоты
рекомендуется сохранить данные в LCP или на ПК через
программу настройки MCT 10.
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
On
Alarm
Warn.
130BA027.10

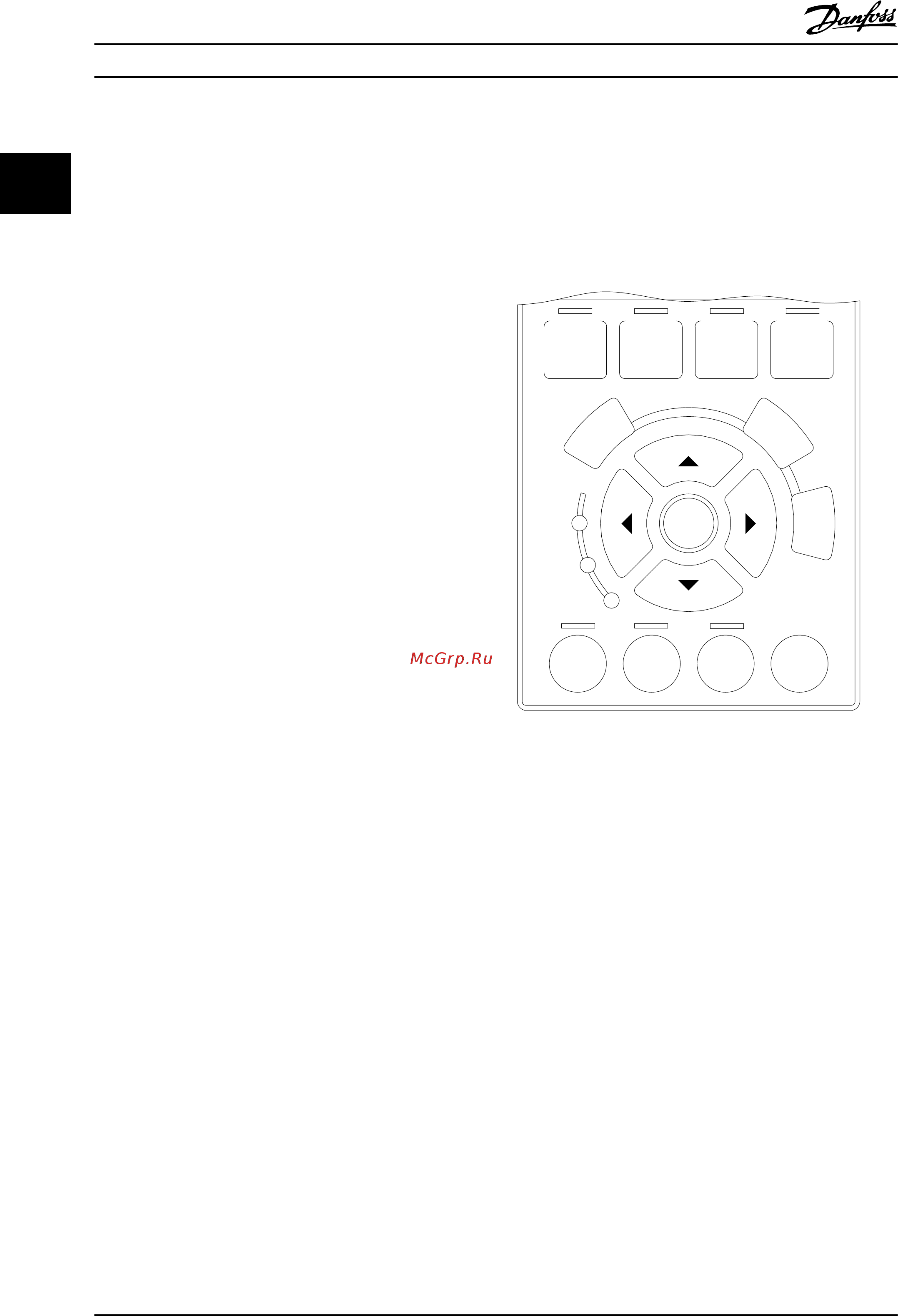

Рисунок 2.15
Сохранение данных в LCP
1. Перейдите к 0-50 Копирование с LCP
2. Нажмите кнопку [OK]
3. Выберите «Все в LCP»
4. Нажмите кнопку [OK]
Значения всех параметров сохраняются в LCP; процесс
сохранения отображает индикатор выполнения. После
достижения 100 % нажмите кнопку [OK].
ПРИМЕЧАНИЕ
Перед выполнением этой операции остановите
двигатель.
Подключите LCP к другому преобразователь частоты и
также скпируйте в преобразователь частоты значения
параметров.
Передача данных из LCP в преобразователь частоты
1. Перейдите к 0-50 Копирование с LCP
2. Нажмите кнопку [OK]
3. Выберите «Все из LCP»
Программирование
Руководство по программированию привода VLT
®
HVAC
16 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
