Различие между системами иллюстрируется приведенными ниже примерами.

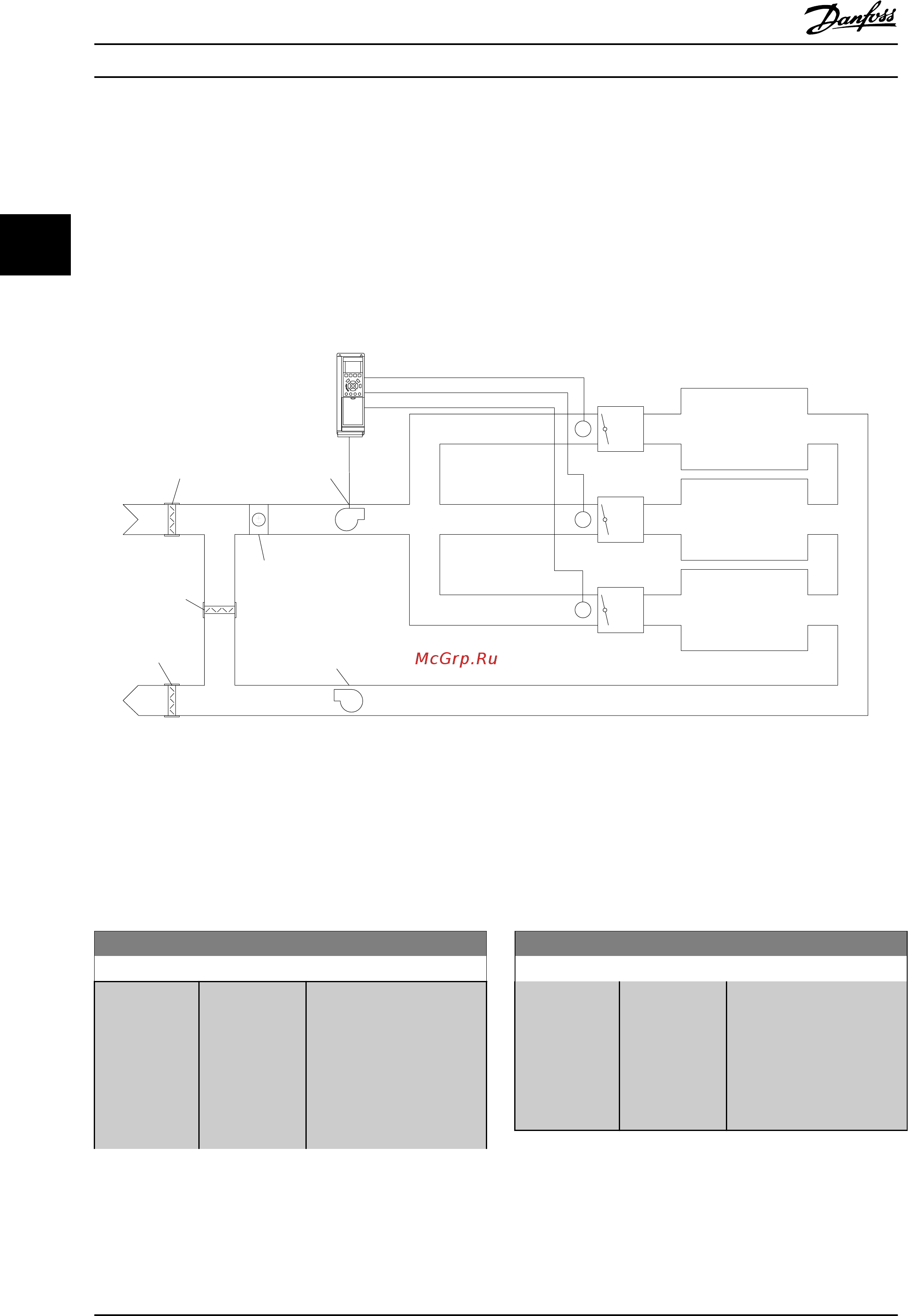

Пример 1 — несколько зон, одна уставка
В офисном здании система VLT
®
HVAC Drive VAV (с переменным объемом воздуха) должна обеспечивать минимальное
давление в выбранных помещениях VAV. Ввиду изменяющихся потерь давления в каждом воздуховоде давление в
каждом шкафу VAV не может считаться одинаковым. Минимальное давление, требуемое во всех шкафах VAV,
одинаково. Этот метод регулирования может быть задан путем установки параметра 20-20 Функция обратной связи на
значение «Минимум» [3] и ввода нужного давления в 20-21 Уставка 1. ПИД-регулятор будет увеличивать скорость
вентилятора, если любой из сигналов обратной связи окажется ниже уставки, и уменьшать эту скорость, если все
сигналы обратной связи будут выше уставки.
P
P
P
P
P
P
VAV
Box
Zone 1
Damper
Cooling/
heating coil
Supply
air fan
Return air fan
Damper
Damper
Zone 2
Zone 3
VAV
Box
VAV
Box
130BA353.10
Рисунок 3.47
Пример 2 — несколько зон, несколько уставок
Предыдущий пример может использоваться и для иллюстрации регулирования с несколькими зонами и несколькими
уставками. Если в зонах требуются разные давления для каждого помещения VAV, то можно задать уставки в
20-21 Уставка 1, 20-22 Уставка 2 и 20-23 Уставка 3. При выборе для 20-20 Функция обратной связи значения Минимум
нескольких уставок [5] ПИД-регулятор будет увеличивать скорость вентилятора, если любой из сигналов обратной
связи окажется ниже своей уставки, и уменьшать эту скорость, если все сигналы обратной связи будут выше своих
индивидуальных уставок.
20-21 Уставка 1
Диапазон: Функция:
0.000
ProcessCtrlUnit*
[ par. 20-13 -
par. 20-14
ProcessCtrlUnit]
Уставка 1 используется в
режиме с обратной связью
для ввода уставки задания,
которая используется ПИД-
регулятором
преобразователя частоты.
См. описание 20-20 Функция
обратной связи.
20-21 Уставка 1
Диапазон: Функция:
ПРИМЕЧАНИЕ
Введенная здесь уставка
прибавляется к другим
заданиям, которые
разрешены (см. группу
параметров 3-1*).
Описание параметров
Руководство по программированию привода VLT
®
HVAC
156 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
