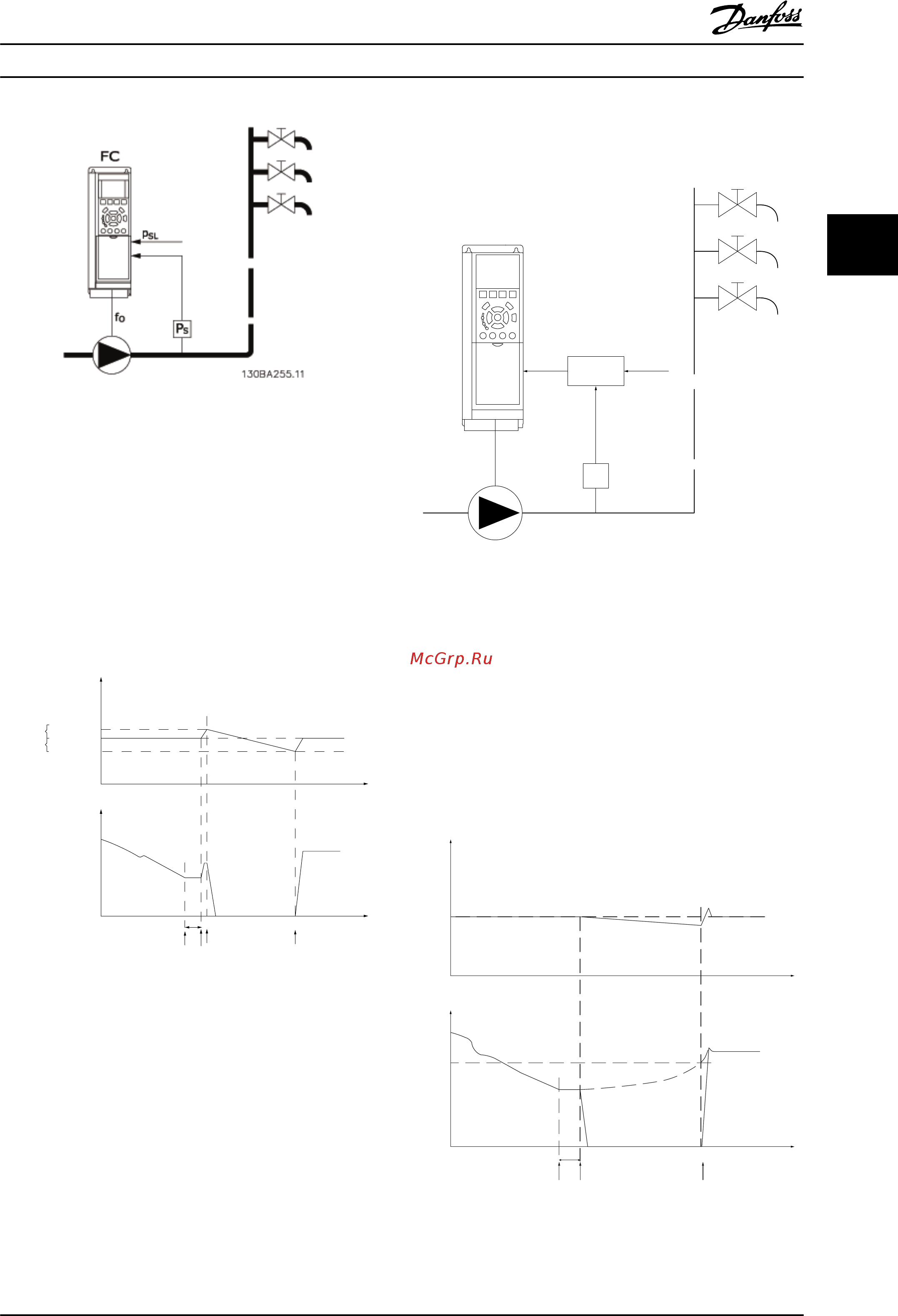

Рисунок 3.50
1) Системы, в которых для регулирования давления или
температуры используется встроенный ПИ-регулятор,
например, системы подкачки, в которых на
преобразователь частоты подается сигнал обратной
связи с датчика давления. В 1-00 Режим
конфигурирования должно быть установлено значение
Замкнутый контур, а ПИ-регулятор должен быть
сконфигурирован в соответствии с требуемыми
сигналами задания и обратной связи.
Пример: система подкачки.
p (Pressure)
Time
Time
No/Low Flow
detected
P 22-45
P 22-44
Sleep mode
activated
Boost
activated
P
Boost
P
Set
P
Wake
f
Ref
f
out
(Frequency)
P
System
130BA257.10
t
1
p
System
= p
Wake
Рисунок 3.51
Если обнаружена ситуация отсутствия потока,
преобразователь частоты увеличит значение уставки
давления, чтобы обеспечить небольшое избыточное
давление в системе (степень повышения давления
должна быть установлена в 22-45 Увеличение уставки).
Сигнал обратной связи, поступающий с датчика
давления, контролируется, и когда это давление падает
на определенное количество процентов ниже уставки
нормального давления (Pset), двигатель снова начнет
разгоняться, и давление будет регулироваться таким
образом, чтобы в системе поддерживалось его заданное
значение (Pset).
External PID
controller
FC
130BA256.11
P
P
System
P
Set
f
Out
f
Ref
Рисунок 3.52
2) В системах, в которых давление или температура
регулируется внешним ПИ-регулятором, условия выхода
из режима ожидания не могут быть основаны на
величине сигнала обратной связи, поступающего с
датчика давления/температуры, поскольку значение
уставки неизвестно. В примере с системой подкачки
желаемое давление Pset неизвестно. В 1-00 Режим
конфигурирования Режим конфигурирования должно
быть установлено значение Разомкнутый контур.
Пример: система подкачки.
130BA258.10
t
1
p
(Pressure)
Time
Time
No/Low Flow
detected
p
System
P
Set
Sleep mode
activated
P
Ref
= P
Wake
(Frequency)
f
Ref
f
Ref /
f
Out
f
Ref
f
Out
f
Wake
f
Out
Рисунок 3.53
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 179
