1.1 C3
2
-я
среда, КП, I > 100 A (класс A,
группа 2, I > 100 A)
1.2 C3
2
-я
среда, АУ, I > 100 A (класс A,
группа 2, I > 100 A)
2.1 C3
2
-я
среда, КП, I ≤ 100 A (класс A,
группа 2, I ≤ 100 A)
2.2 C3
2
-я
среда, АУ, I ≤ 100 A (класс A,
группа 2, I ≤ 100 A)
3.1 C2
1
-я
среда, КП (1
-я
среда, даже если
источник помех во 2
-й
среде) (класс
A, группа 1)
3.2 C2
1
-я
среда, АУ (1
-я
среда, даже если
источник помех во 2
-й
среде) (класс
A, группа 1)
4.1 C1
1
-я
среда, КП (1
-я
среда, даже если
источник помех во 2
-й
среде) (класс
B, группа 1)
4.2 C1
1
-я
среда, АУ (1
-я
среда, даже если
источник помех во 2
-й
среде) (класс
B, группа 1)

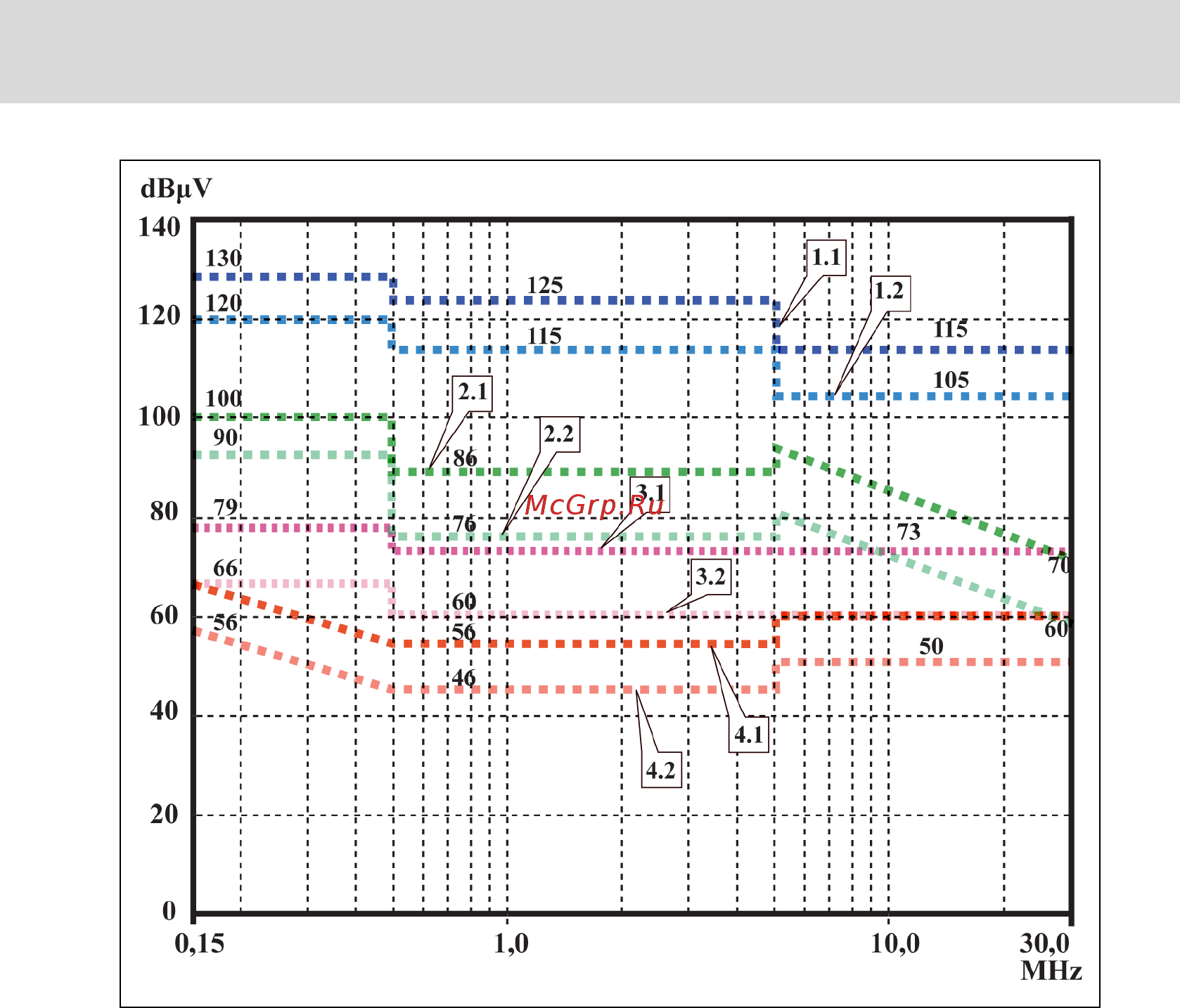

Рис. 9-2: Предельные значения для помех от линий (МЭК 61800-3); предельные значе-
ния в диапазоне частот
Серия EFC x610
Bosch Rexroth AG
Электромагнитная совместимость (ЭМС)
DOK-RCON03-EFC-X610***-IT05-RU-P
71/445
