12.4 Источник настройки задающей частоты
12.4.1 Описание функции
Существует четыре источника задания частоты с различными уровнями при-
оритета (0, 1, 2, 3), как показано на рисунке ниже.
В этой главе рассматривается только источник задания частоты с приорите-
том четвертого уровня «3: Источник настройки задающей частоты». Другие
источники задания частоты, «0: ПИД-регулирование», «1: Простой ПЛК» и «2:
Функция толчкового режима» будут рассмотрены позже в отдельных главах.
f
SRC1
Первый источник настройки частоты
f
SRC2
Второй источник настройки частоты
0 Первый уровень приоритета (ПИД-ре-
гулирование)
1 Второй уровень приоритета (Простой
ПЛК)
2 Третий уровень приоритета (функция
толчкового режима)
3 Четвертый уровень приоритета (Ис-
точник настройки задающей частоты)
f
Настр.
Задаваемая частота

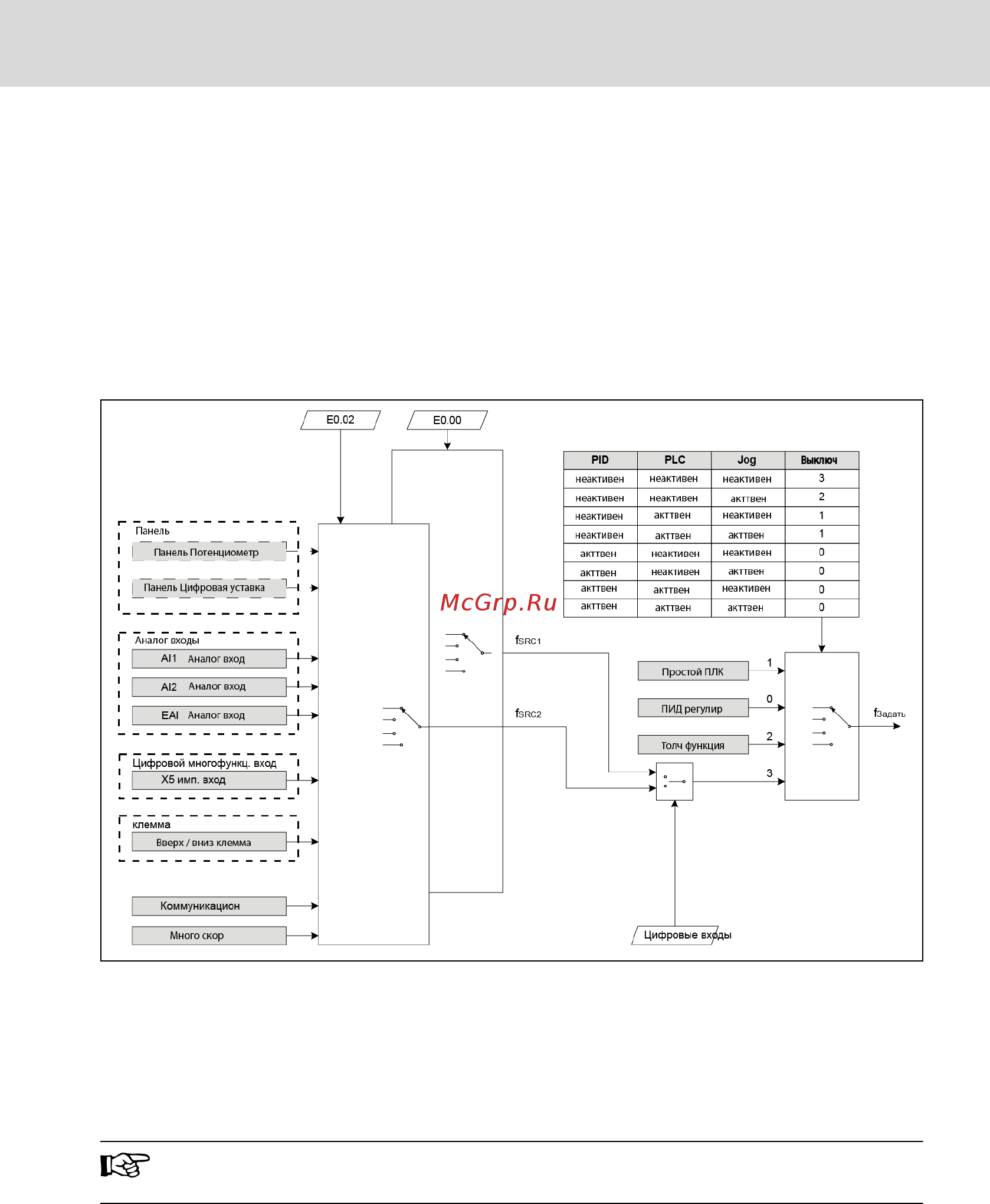

Рис. 12-10: Источники задания частоты
Переключение и совмещение источника задания частоты не мо-
гут быть выполняться одновременно.
Серия EFC x610 Bosch Rexroth AG
Функции и параметры
DOK-RCON03-EFC-X610***-IT05-RU-P
139/445
