7.4.3 Монтаж на DIN-рейке

Помимо настенного монтажа с помощью винтов, модели 0K40...7K50 преоб-

разователя частоты EFC x610 также можно крепить на DIN-рейке.

A Монтажный фиксатор

B Монтажная рейка

C Рукоятка для снятия

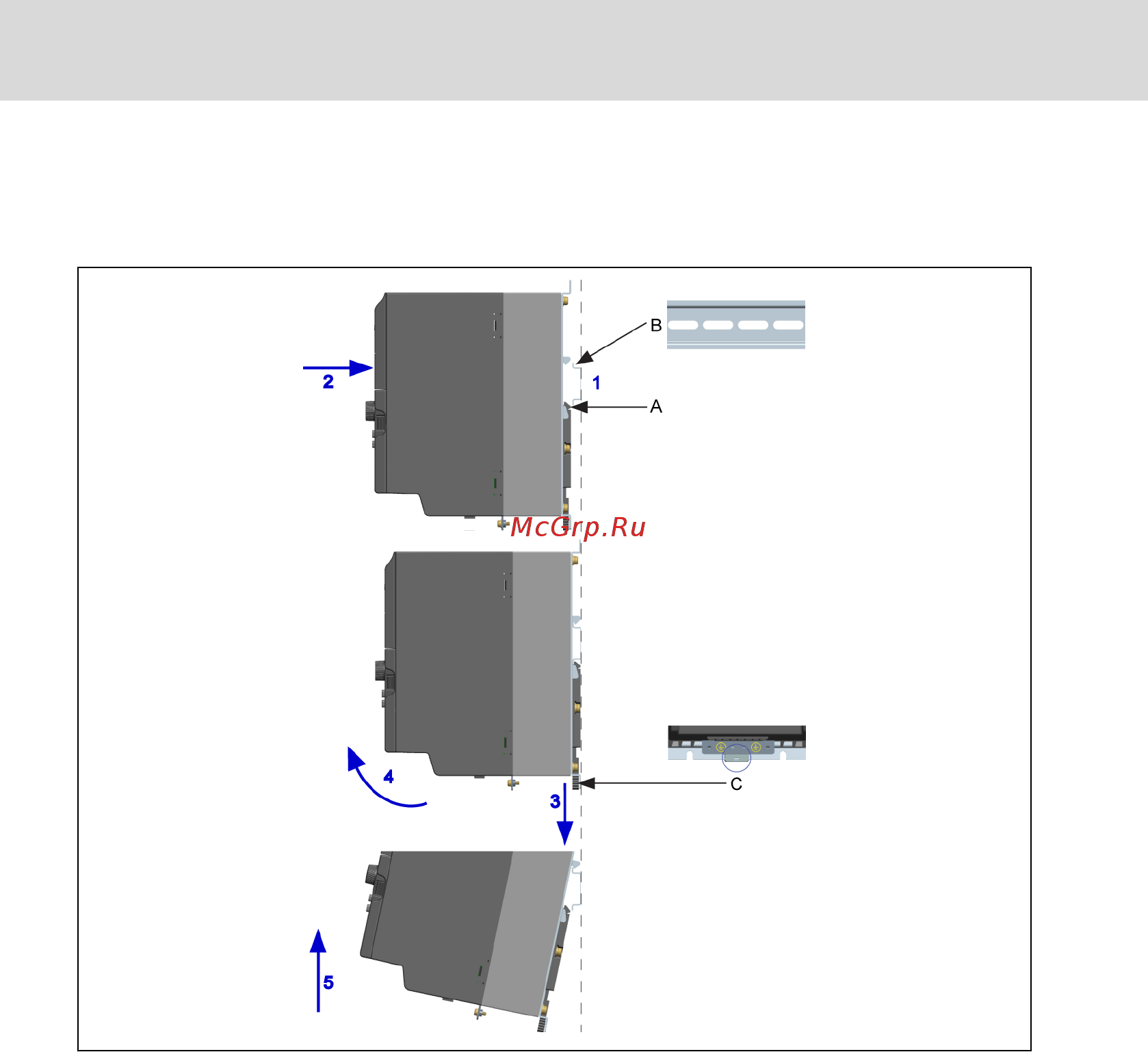

Рис. 7-7: Монтаж на DIN-рейке и снятие

Этапы монтажа:

1: Удерживая преобразователь частоты, расположите компонент А и нижний

край компонента В на одном уровне.

2: Надавите на преобразователь частоты в горизонтальном направлении, по-

ка фиксатор не защелкнется на рейке.

Этапы демонтажа

3: Потяните вниз компонент С и не отпускайте его.

4: Поверните преобразователь частоты на нужный угол в соответствии со

стрелками.

5: Поднимите преобразователь частоты вверх.
