Релейные выходные клеммы
Когда к релейным выходным клеммам подсоединены индуктивные нагрузки
(реле, контакторы, электромагнитные клапаны, двигатели и др.), указанные
ниже схемы шумоподавления следует подсоединить к катушкам индуктивных
нагрузок как можно ближе к последним, чтобы уменьшить электромагнитные
помехи, генерируемые действующей индуктивной нагрузкой.
Tb Совместная клемма
Tc Нормально замкнутый контакт
Ta Нормально разомкнутый контакт
RC Фильтрация RC
VDR Варистор
D Диод

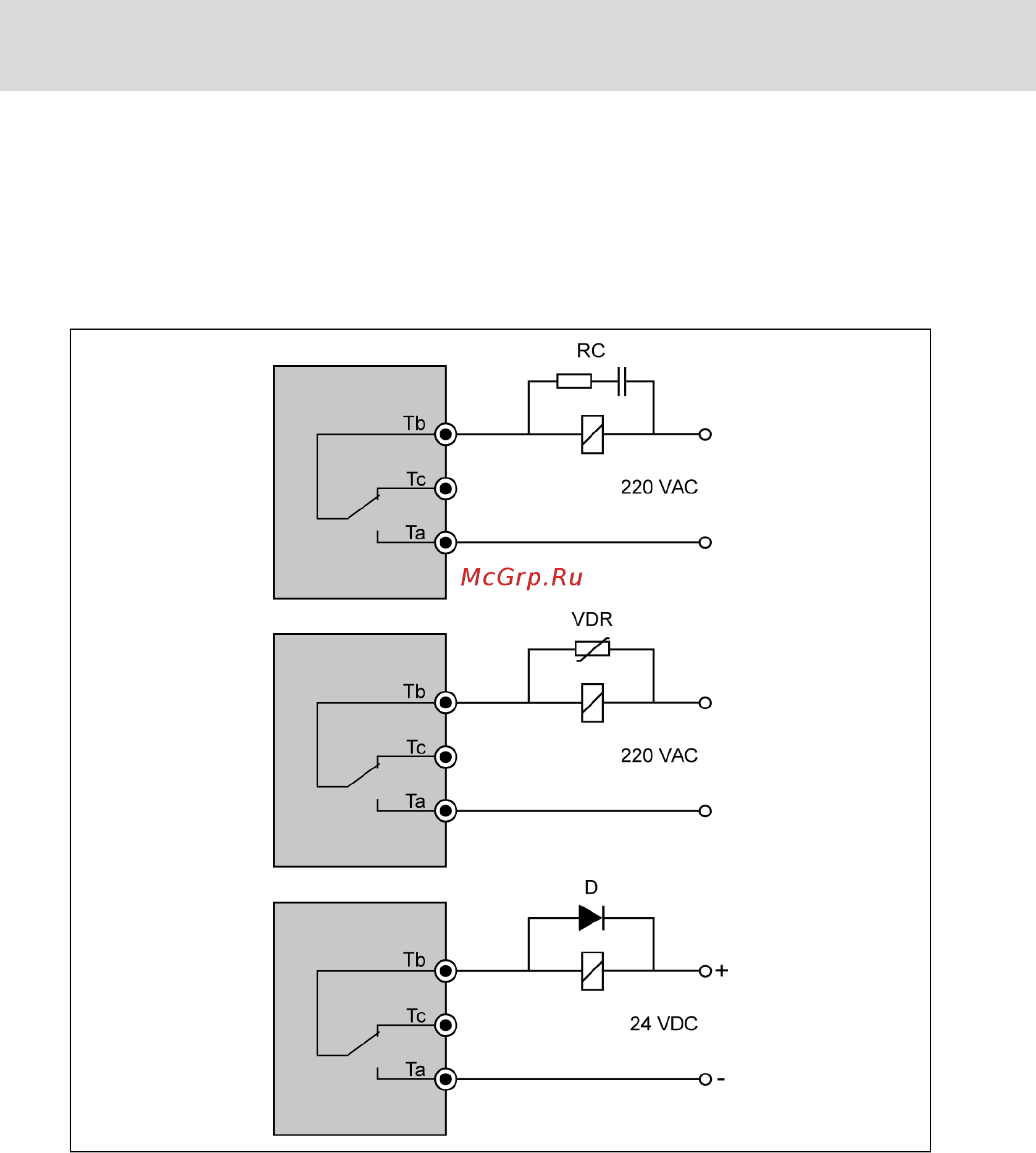

Рис. 8-13: Схемы шумоподавления для релейных выходных клемм
Bosch Rexroth AG
Подключение преобразователя частоты
Серия EFC x610
62/445
DOK-RCON03-EFC-X610***-IT05-RU-P
