12.5 Источник команды ПУСК-/ СТОП-/НАПРАВЛЕНИЕ
12.5.1 Описание функции
Настройку команды ПУСК-/СТОП-/НАПРАВЛЕНИЕ можно выполнить следую-
щим образом:
● Первый уровень приоритета: ПИД-регулирование
● Второй уровень приоритета: Простой ПЛК
● Третий уровень приоритета: Функция толчкового режима
● Четвертый уровень приоритета: Основные источники команды
– 0: Панель управления
– 1: Цифровые входы
– 2: Связь

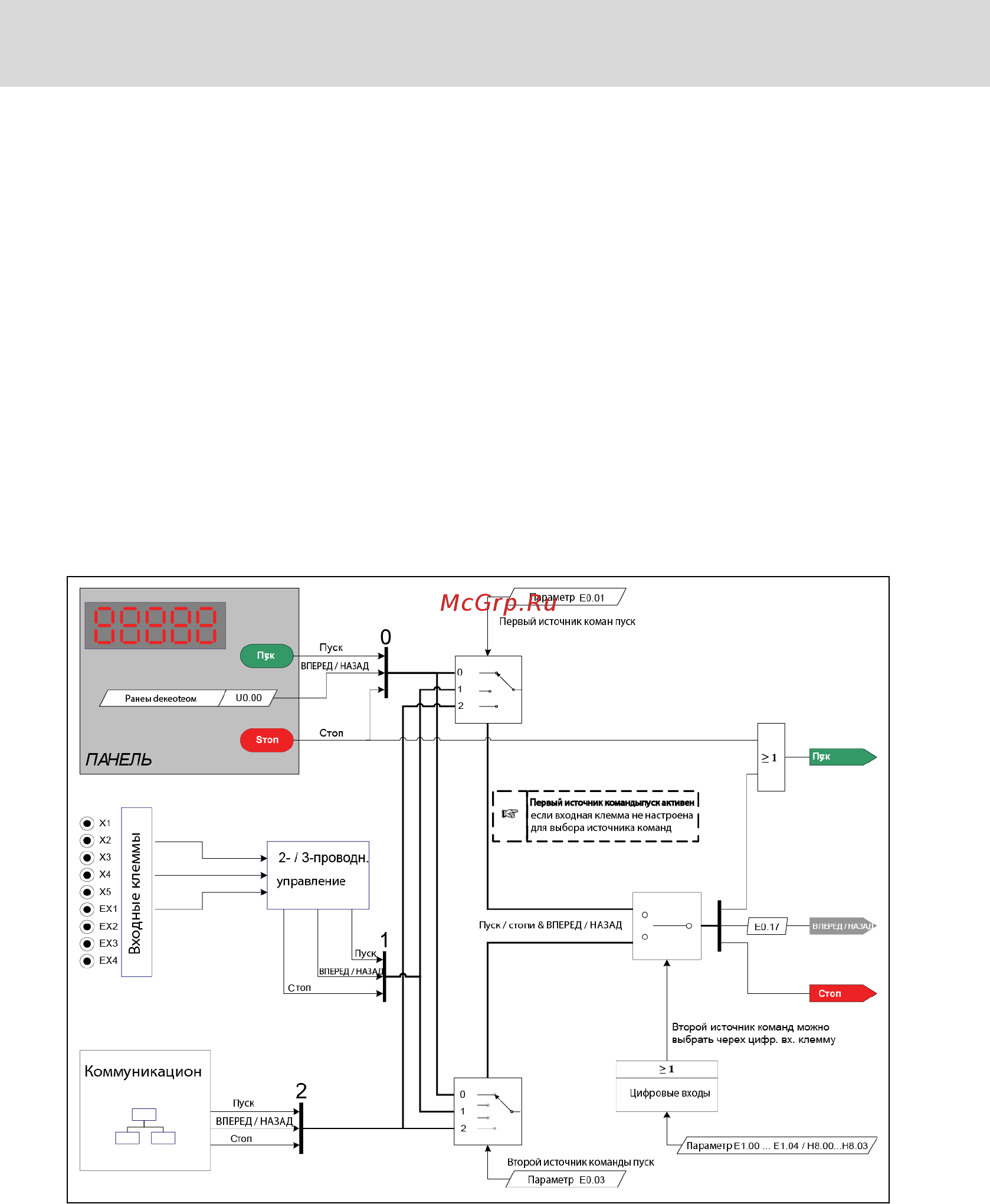

Основные источники команды ПУСК-/СТОП-/НАПРАВЛЕНИЕ представлены на
рисунке ниже:
Рис. 12-23: Источники команды ПУСК
Bosch Rexroth AG
Функции и параметры
Серия EFC x610
164/445
DOK-RCON03-EFC-X610***-IT05-RU-P
